Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlauf...drehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR, NBR und Kalrez.

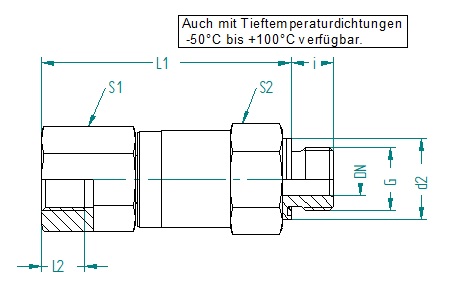

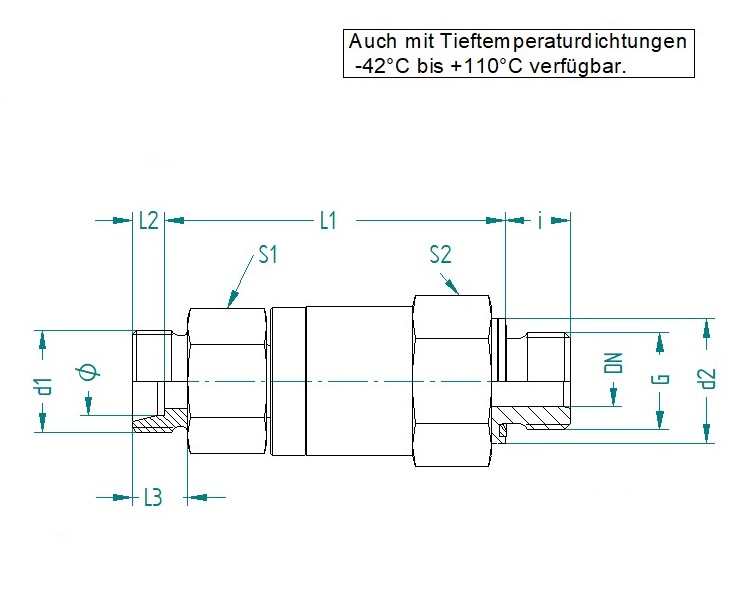

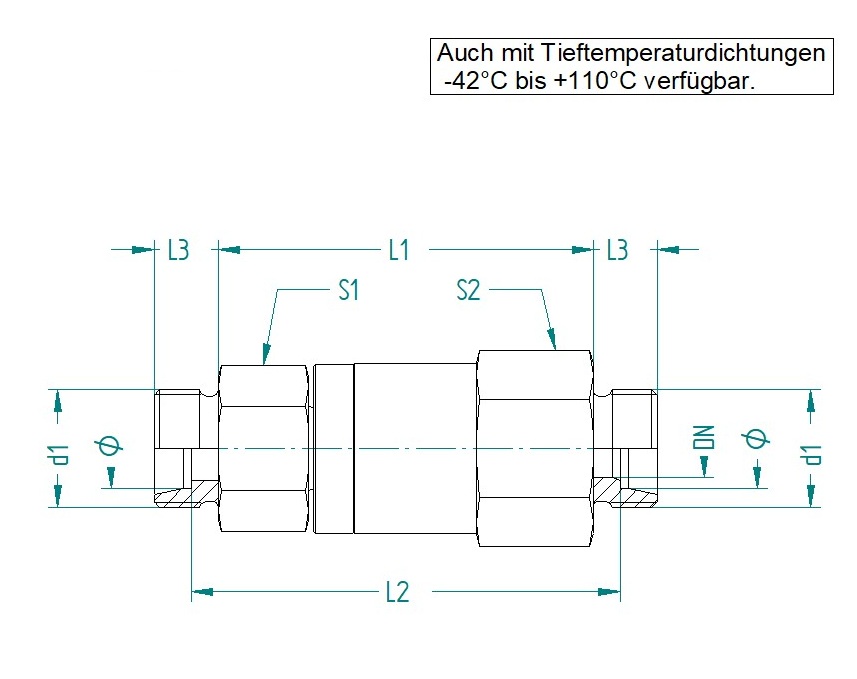

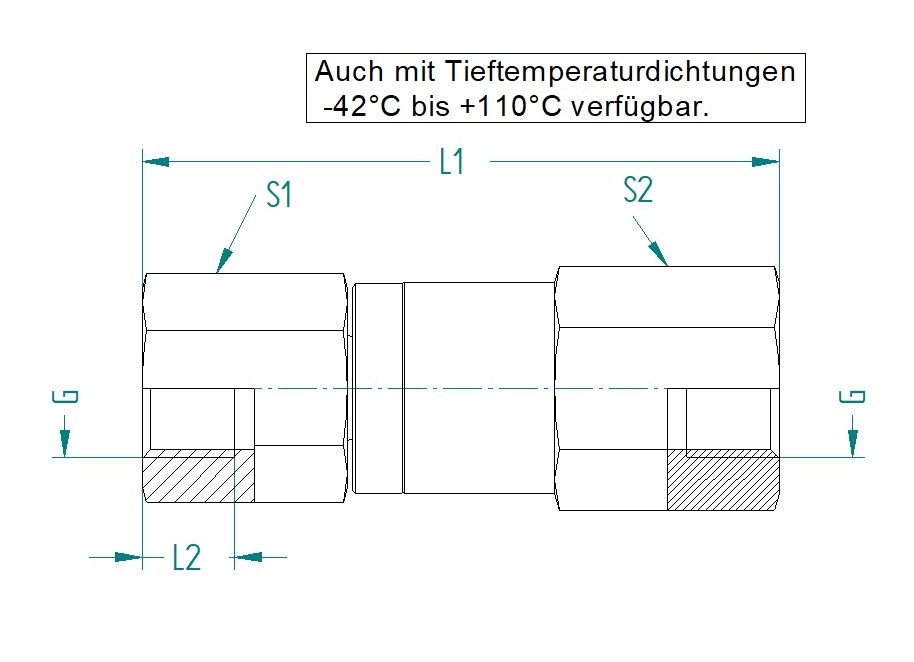

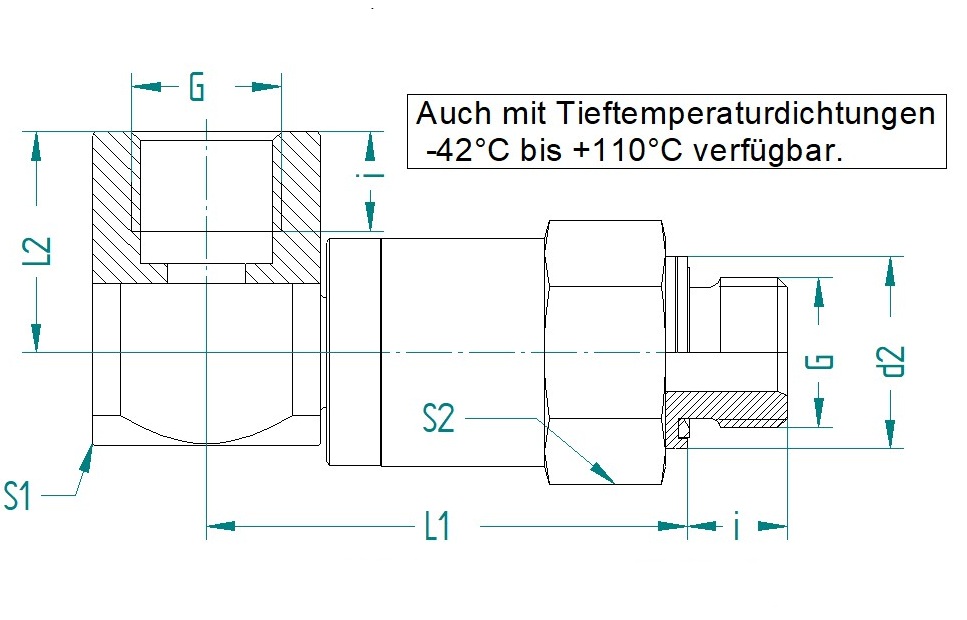

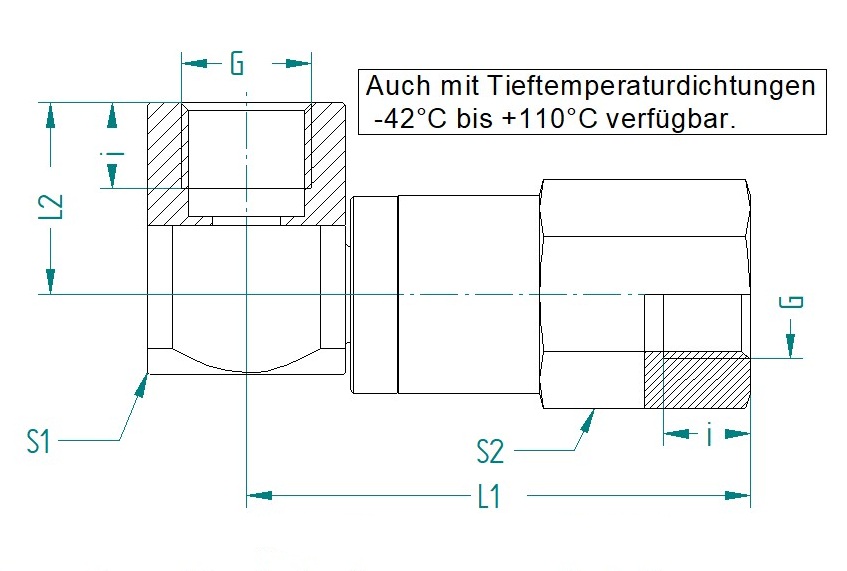

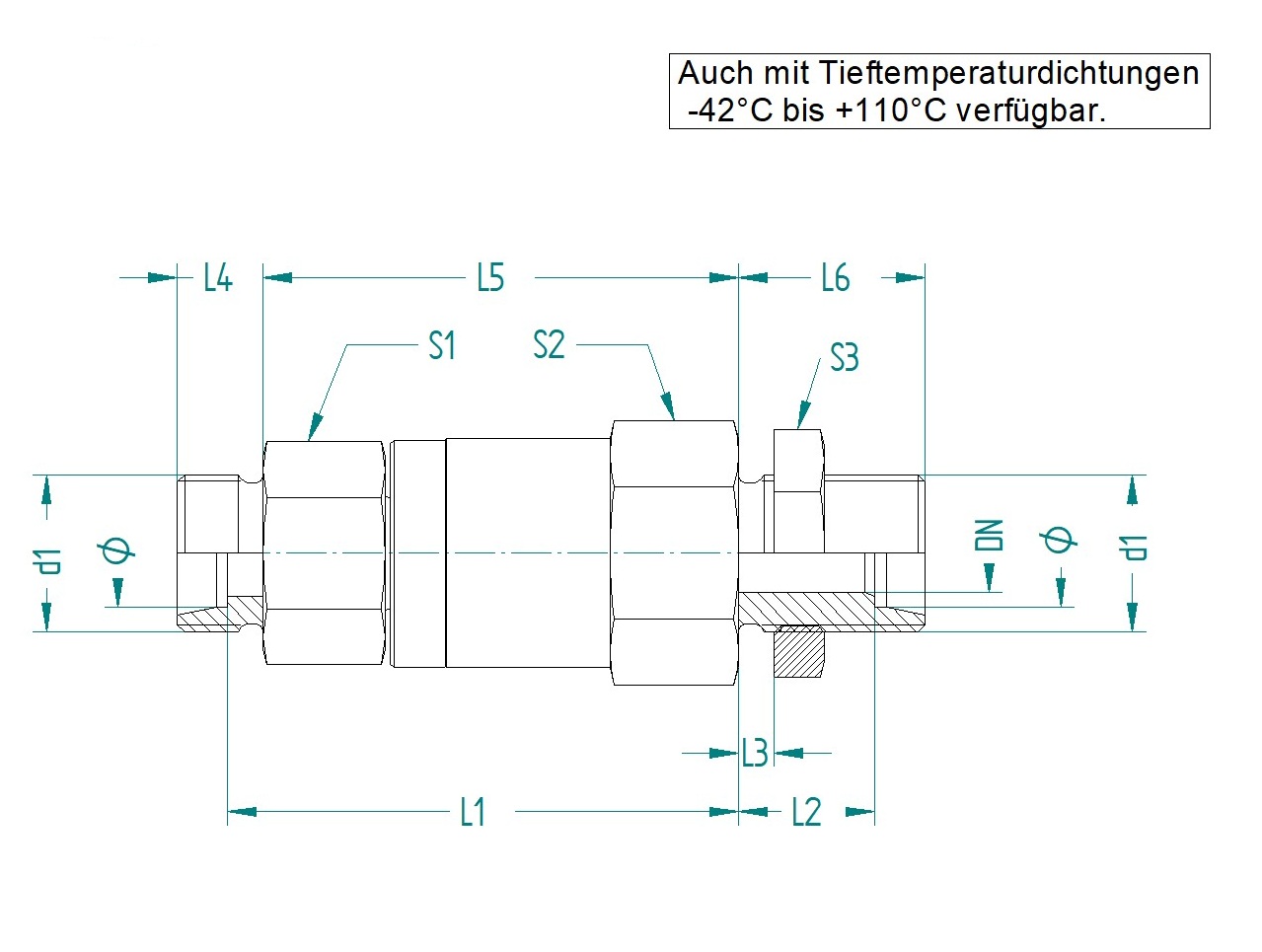

Eigenschaften: Sie sind mit verschiedenen Gewindeanschlüssen lieferbar. Auch im Katalog nicht aufgeführte Gewindeanschlussformen und Gewindegrößen sind auf Anfrage lieferbar.
Werkstoff: Alle Medium berührten Teile aus rost- und säurebeständigem Edelstahl 1.4404. Andere Komponenten aus gehärteten Kohlenstoffstahl und vernickelten Messing.
Dichtung: Standard-Dichtung aus FKM.
Einsatzbereich FKM:
• Mineralöle und Fette,
• aliphatische, aromatische und chlorierte Kohlenwasserstoffe,
• Benzin, Super-Benzin, Diesel-Kraftstoffe,
• Schwerentflammbare Flüssigkeiten auf Phosphat-Ester-Basis,
• Silikonöle und Fette,
• Säuren und Laugen bis zu bestimmten Konzentrationen,
• Nicht geeignet für Bio-Öle und Wasser >90°C.

Betriebstemperatur: Mit FKM Standard-Dichtung –20°C bis +120°C mit Medium ÖL.
Höherer Temperaturen und andere Medien bitte anfragen!
Lagerung: Drehgelenke sind 6 Monate bei Lagerbedingungen nach DIN 7716 lagerfähig.
