Beidseitiger Rohranschluss nach DIN 2353/ISO 8434-1

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

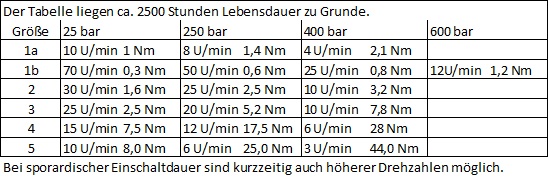

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

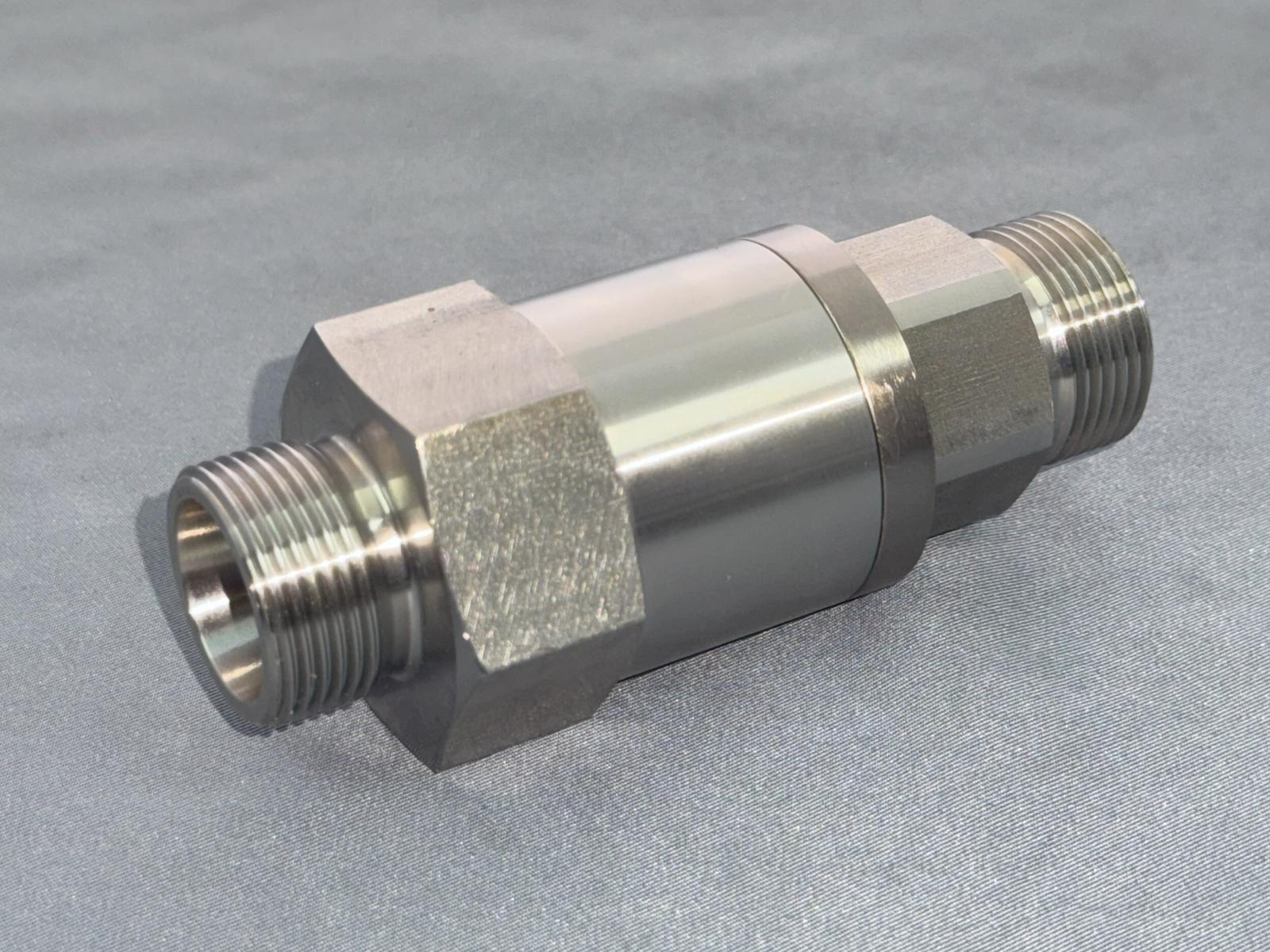

Gerade Drehverschraubung 75H

Produkte

Artikel-Nr.	Material Gerät	Material Dichtung	PN	Rohr	DN	Baugröße	L1	L2	L3	d1	S1	S2	Bauform
75H 1221 0505 0202	1.4404	FKM	315	06 L	4	1	63	69	10	M 12x1,5	19	24	einadrig, axial
75H 2227 1010 0202	1.4404	FKM	315	12 L	10	2	70,5	78,5	11	M 18x1,5	27	36	einadrig, axial
75H 2227 1313 0202	1.4404	FKM	315	15 L	10	2	68,5	78,5	12	M 22x1,5	27	36	einadrig, axial
75H 3227 1616 0202	1.4404	FKM	315	18 L	15	3	95	104	12	M 26x1,5	36	50	einadrig, axial
75H 3227 2020 0202	1.4404	FKM	160	22 L	19	3	91	104	14	M 30x2,0	36	50	einadrig, axial
75H 4227 2525 0202	1.4404	FKM	160	28 L	24	4	109,5	122,5	14	M 36x2,0	55	60	einadrig, axial
75H 4227 3232 0202	1.4404	FKM	160	35 L	30	4	107,5	118,5	16	M 45x2,0	55	60	einadrig, axial
75H 5227 4040 0202	1.4404	FKM	160	42 L	36	5	128,5	138,5	16	M 52x2,0	65	80	einadrig, axial
75H 1227 0505 0303	1.4404	FKM	600	08 S	5	1	60,5	70,5	12	M 16x1,5	19	30	einadrig, axial
75H 1227 0606 0303	1.4404	FKM	600	10 S	6	1	60	69	12	M 18x1,5	19	30	einadrig, axial
75H 2227 0808 0303	1.4404	FKM	400	12 S	8	2	68,5	77,5	12	M 20x1,5	27	36	einadrig, axial
75H 2227 1313 0303	1.4404	FKM	400	16 S	10	2	64,5	75,5	14	M 24x1,5	27	36	einadrig, axial
75H 3227 1616 0303	1.4404	FKM	400	20 S	16	3	89	100	16	M 30x2,0	36	50	einadrig, axial
75H 3227 2020 0303	1.4404	FKM	400	25 S	18	3	85	97	18	M 36x2,0	36	50	einadrig, axial
75H 4227 2525 0303	1.4404	FKM	400	30 S	25	4	103,5	116,5	20	M 42x2,0	55	60	einadrig, axial
75H 5227 3232 0303	1.4404	FKM	400	38 S	30	5	122,5	134,5	22	M 52x2,0	65	80	einadrig, axial

75H 1221 0505 0202
Ax.-DG Gr.1 6L bds, FKM, 1.4404, PN= 315 bar, DN=4, Temperatur -20°C bis +110°C,
75H 2227 1010 0202
Ax.-DG Gr.2 12L bds, FKM, 1.4404, DN= 8mm, PN= 315bar, Temperatur -20° bis +100°C,
75H 2227 1313 0202
Ax.-DG Gr.2 15L bds, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20° bis +100°C,
75H 3227 1616 0202
Ax.-DG Gr.3 18L bds, FKM, 1.4404, PN= 315 bar, DN=15, Temperatur -20°C bis + 110°C,
75H 3227 2020 0202
Ax.-DG Gr.3 22L bds, FKM, 1.4404, PN= 160 bar, DN= 19 mm, Temperatur -20°C bis + 110°C,
75H 4227 2525 0202
Ax.-DG Gr.4 28L bds, FKM, 1.4404, PN= 160 bar, DN= 24 mm, Temperatur -20°C bis +110°C,
75H 4227 3232 0202
Ax.-DG Gr.4 35L bds, FKM, 1.4404, PN= 160 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
75H 5227 4040 0202
Ax.-DG Gr.5 42L bds, FKM, 1.4404, PN= 160 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
75H 1227 0505 0303
Ax.-DG Gr.1 8S bds, FKM, 1.4404, PN= 600 bar, DN= 5 mm, Temperatur -20°C bis + 110°C,
75H 1227 0606 0303
Ax.-DG Gr.1 10S bds, FKM, 1.4404, PN= 600 bar, DN= 6 mm, Temperatur -20°C bis + 110°C,
75H 2227 0808 0303
Ax.-DG Gr.2 12S bds, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20° bis +100°C,
75H 2227 1313 0303
Ax.-DG Gr.2 16S bds, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20° bis +100°C,
75H 3227 1616 0303
Ax.-DG Gr.3 20S-20S, FKM, 1.4404, DN= 16mm, PN= 400 bar, Temperatur -20°C bis + 110°C,
75H 3227 2020 0303
Ax.-DG Gr.3 25S bds, FKM, 1.4404, DN= 18mm, PN=400 bar, Temperatur -20°C bis + 110°C,
75H 4227 2525 0303
Ax.-DG Gr.4 30S bds, FKM, 1.4404, DN= 25 mm, PN= 400 bar, Temperatur -20°C bis +110°C,
75H 5227 3232 0303
Ax.-DG Gr.5 38S bds, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
