Beidseitiger Rohranschluss nach DIN 2353/ISO 8434-1

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

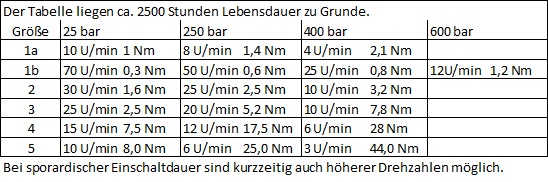

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

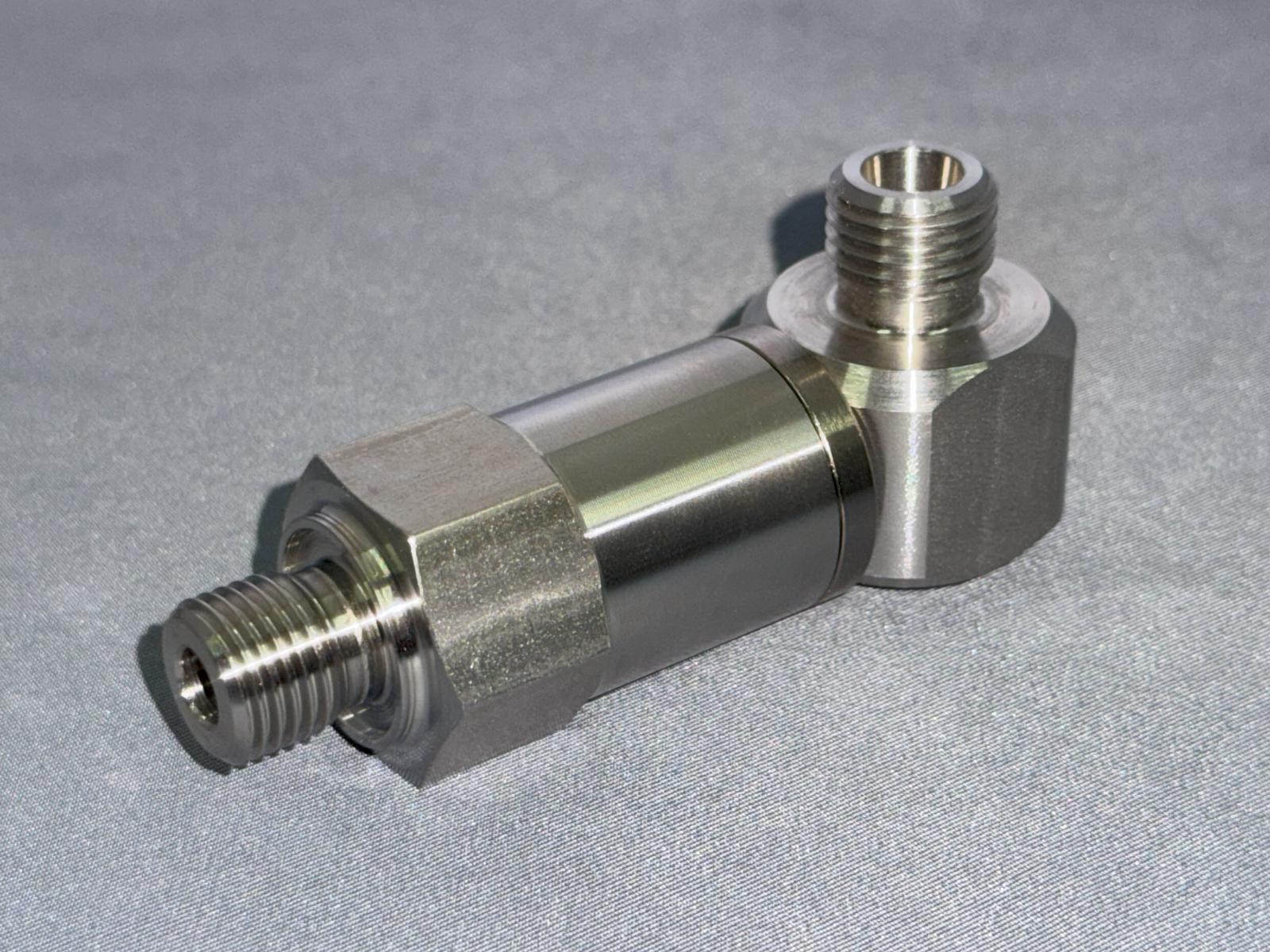

Winkel Drehverschraubung 76H

Winkel Drehverschraubung 76H

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 d1 S1 S2 Bauform
76H 1221 0505 0202 1.4404 FKM 315 06 L 4 1 61 16 23 68 M 12x1,5 24 24 einadrig, winklig
76H 2227 1010 0202 1.4404 FKM 315 12 L 10 2 72,5 24 31 79,5 M 18x1,5 32 36 einadrig, winklig
76H 2227 1313 0202 1.4404 FKM 315 15 L 10 2 72,5 24 31 79,5 M 22x1,5 32 36 einadrig, winklig
76H 3227 1616 0202 1.4404 FKM 315 18 L 16 3 99 34,5 42 106,5 M 26x1,5 45 50 einadrig, winklig
76H 3227 2020 0202 1.4404 FKM 160 22 L 19 3 99 34,5 42 108,5 M 30x2,0 45 50 einadrig, winklig
76H 4227 2525 0202 1.4404 FKM 160 28 L 24 4 117,5 41,5 49 125 M 36x2,0 60 60 einadrig, winklig
76H 4227 3232 0202 1.4404 FKM 160 35 L 30 4 116,5 38,5 49 127 M 45x2,0 60 60 einadrig, winklig
76H 5227 4040 0202 1.4404 FKM 160 42 L 36 5 134,5 56 67 145,5 M 52x2,0 70 80 einadrig, winklig
76H 1227 0404 0303 1.4404 FKM 600 06 S 4 1 63,5 16 23 70,5 M 14x1,5 24 30 einadrig, winklig
76H 1227 0505 0303 1.4404 FKM 600 08 S 5 1 63,5 16 23 70,5 M 16x1,5 24 30 einadrig, winklig
76H 1227 0606 0303 1.4404 FKM 600 10 S 6 1 62,5 15,5 23 70 M 18x1,5 24 30 einadrig, winklig
76H 2227 0808 0303 1.4404 FKM 400 12 S 8 2 72 23,5 31 79,5 M 20x1,5 32 36 einadrig, winklig
76H 2227 1313 0303 1.4404 FKM 400 16 S 10 2 71 22,5 31 79,5 M 24x1,5 32 36 einadrig, winklig
76H 3227 1616 0303 1.4404 FKM 400 20 S 16 3 98 31,5 42 108,5 M 30x2,0 45 50 einadrig, winklig
76H 3227 2020 0303 1.4404 FKM 400 25 S 18 3 96,5 30 42 108,5 M 36x2,0 45 50 einadrig, winklig
76H 4227 2525 0303 1.4404 FKM 400 30 S 25 4 117,5 35,5 49 131 M 42x2,0 60 60 einadrig, winklig
76H 5227 3232 0303 1.4404 FKM 400 38 S 30 5 135,5 51 67 151,5 M 52x2,0 70 80 einadrig, winklig
  • 76H 1221 0505 0202
    WG Gr.1 6L bds, FKM, 1.4404, PN= 315 bar, DN=4mm, Temperatur -20°C bis +110°C,
  • 76H 2227 1010 0202
    WG Gr.2 12L bds, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20°C bis +110°C,
  • 76H 2227 1313 0202
    WG Gr.2 15L bds, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20°C bis +110°C,
  • 76H 3227 1616 0202
    WG Gr.3 18L bds, FKM, 1.4404, PN= 315 bar, DN=15, Temperatur -20°C bis +110°C,
  • 76H 3227 2020 0202
    WG Gr.3 22L bds, FKM, 1.4404, PN= 160 bar, DN= 19 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 2525 0202
    WG Gr.4 28L bds, FKM, 1.4404, PN= 160 bar, DN= 24mm, Temperatur -20°C bis +110°C,
  • 76H 4227 3232 0202
    WG Gr.4 35L bds, FKM, 1.4404, PN= 160 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 4040 0202
    WG Gr.5 42L bds, FKM, 1.4404, PN= 160 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0404 0303
    WG Gr.1 6S bds, FKM, 1.4404, PN= 600bar, DN= 4mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0505 0303
    WG Gr.1 8S bds, FKM, 1.4404, PN= 400 bar, DN= 5 mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0606 0303
    WG Gr.1 10S bds, FKM, 1.4404, PN= 400 bar, DN= 6 mm, Temperatur -20°C bis +110°C,
  • 76H 2227 0808 0303
    WG Gr.2 12S bds, FKM, 1.4404, DN= 8mm, PN= 400bar, Temperatur -20°C bis +110°C,
  • 76H 2227 1313 0303
    WG Gr.2 16S bds, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20°C bis +110°C,
  • 76H 3227 1616 0303
    WG Gr.3 20S-20S, FKM, 1.4404, DN= 16mm, PN= 400 bar, Temperatur -20°C bis +110°C,
  • 76H 3227 2020 0303
    WG Gr.3 25S bds, FKM, 1.4404, PN= 400 bar, DN= 18 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 2525 0303
    WG Gr.4 30S bds, FKM, 1.4404, PN= 400 bar, DN= 25 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 3232 0303
    WG Gr.5 38S bds, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
