Beidseitiger Rohranschluss nach DIN 2353/ISO 8434-1

Die Schottlängen sind nicht mit der ISO 8434 identisch!

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

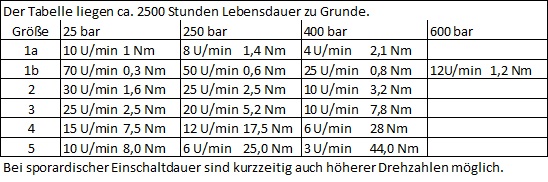

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

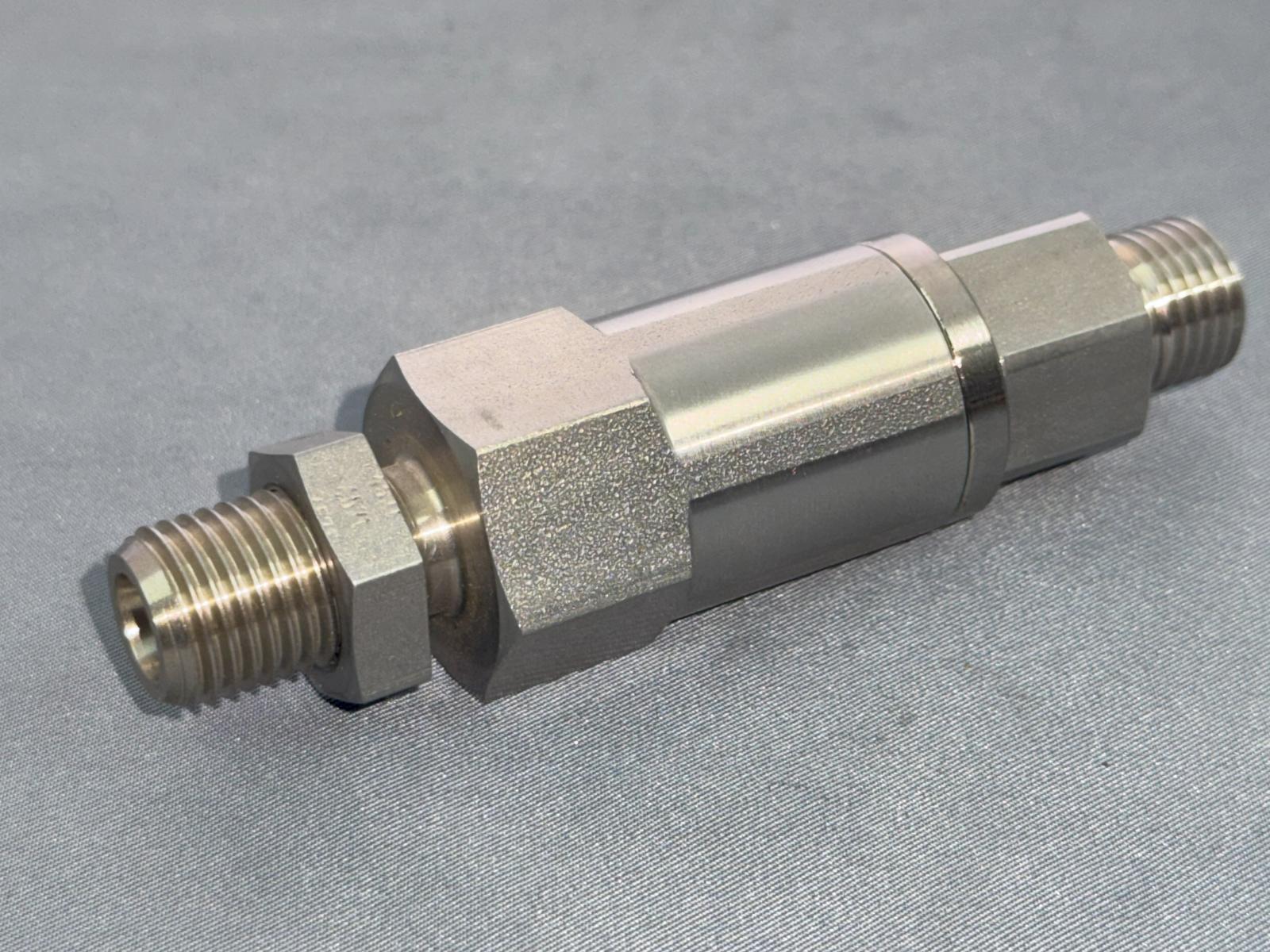

Gerade Drehverschraubung 75H

Gerade Drehverschraubung 75H

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 L5 L6 d1 S1 S2 S3 Bauform
75H 1221 0505 0252 1.4404 FKM 315 06 L 4 1 63 16 5 10 60 23 M 12x1,5 19 24 17 einadrig, axial
75H 2227 1010 0252 1.4404 FKM 315 12 L 10 2 72,5 16 5 11 68,5 23 M 18x1,5 27 36 24 einadrig, axial
75H 2227 1313 0252 1.4404 FKM 315 15 L 10 2 69,5 19 5 12 64,5 26 M 22x1,5 27 36 30 einadrig, axial
75H 3227 1616 0252 1.4404 FKM 315 18 L 15 3 101 28 15 12 96,5 35,5 M 26x1,5 36 50 36 einadrig, axial
75H 3227 2020 0252 1.4404 FKM 160 22 L 19 3 98,5 30,5 15 14 92 38 M 30x2,0 36 50 41 einadrig, axial
75H 4227 2525 0252 1.4404 FKM 160 28 L 24 4 116 31 15 14 109,5 38,5 M 36x2,0 55 60 46 einadrig, axial
75H 4227 3232 0252 1.4404 FKM 160 35 L 30 4 113 31,5 15 16 107,5 42 M 45x2,0 55 60 55 einadrig, axial
75H 5227 4040 0252 1.4404 FKM 160 42 L 36 5 136,5 33 15 16 131,5 44 M 52x2,0 65 80 65 einadrig, axial
75H 1227 0404 0353 1.4404 FKM 600 06 S 4 1 65,5 16 5 12 60,5 23 M 14x1,5 19 30 19 einadrig, axial
75H 1227 0505 0353 1.4404 FKM 600 08 S 5 1 65,5 16 5 12 60,5 23 M 16x1,5 19 30 22 einadrig, axial
75H 1227 0606 0353 1.4404 FKM 600 10 S 6 1 65 15,5 5 12 60,5 23 M 18x1,5 19 30 24 einadrig, axial
75H 2227 0808 0353 1.4404 FKM 400 12 S 8 2 72 15,5 5 12 67,5 23 M 20x1,5 27 36 27 einadrig, axial
75H 2227 1313 0353 1.4404 FKM 400 16 S 10 2 68 17,5 5 14 62,5 26 M 24x1,5 27 36 32 einadrig, axial
75H 3227 1616 0353 1.4404 FKM 400 20 S 16 3 94,5 28,5 15 16 89 39 M 30x2,0 36 50 41 einadrig, axial
75H 3227 2020 0353 1.4404 FKM 400 25 S 18 3 90 30 15 18 84 42 M 36x2,0 36 50 46 einadrig, axial
75H 4227 2525 0353 1.4404 FKM 400 30 S 25 4 110 30,5 15 20 103,5 44 M 42x2,0 55 60 50 einadrig, axial
75H 5227 3232 0353 1.4404 FKM 400 38 S 30 5 128,5 31 15 22 122,5 47 M 52x2,0 65 80 65 einadrig, axial
  • 75H 1221 0505 0252
    Ax.-DG Gr.1 6L - 6L Schott, FKM, 1.4404, PN= 315 bar, DN= 4 mm, Temperatur -20°C bis +110°C,
  • 75H 2227 1010 0252
    Ax.-DG Gr.2 12L-12L Schott, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 75H 2227 1313 0252
    Ax.-DG Gr.2 15L-15L Schott, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 75H 3227 1616 0252
    Ax.-DG Gr.3 18L - 18L Schott, FKM, 1.4404, PN= 315 bar, DN= 15 mm, Temperatur -20°C bis + 110°C,
  • 75H 3227 2020 0252
    Ax.-DG Gr.3 22L - 22L Schott, FKM, 1.4404, PN= 160 bar, DN= 19 mm, Temperatur -20°C bis + 110°C,
  • 75H 4227 2525 0252
    Ax.-DG Gr.4 28L - 28L Schott, FKM, 1.4404, PN= 160 bar, DN= 24 mm, Temperatur -20°C bis +110°C,
  • 75H 4227 3232 0252
    Ax.-DG Gr.4 35L - 35L Schott, FKM, 1.4404, DN= 30mm, PN= 160 bar, Temperatur -20°C bis +110°C,
  • 75H 5227 4040 0252
    Ax.-DG Gr.5 42L - 42L Schott, FKM, 1.4404, PN= 160 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
  • 75H 1227 0404 0353
    Ax.-DG Gr.1b 6S -6S Schott, FKM, 1.4404, DN= 4mm, PN= 600bar, Temperatur -20°C bis + 110°C,,
  • 75H 1227 0505 0353
    Ax.-DG Gr.1 8S - 8S Schott, FKM, 1.4404, PN= 600 bar, DN= 5 mm, Temperatur -20°C bis + 110°C,
  • 75H 1227 0606 0353
    Ax.-DG Gr.1 10S - 10S Schott, FKM, 1.4404, PN= 600 bar, DN= 6 mm, Temperatur -20°C bis + 110°C,
  • 75H 2227 0808 0353
    Ax.-DG Gr.2 12S-12S Schott, FKM, 1.4404, DN= 8mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 2227 1313 0353
    Ax.-DG Gr.2 16S-16S Schott, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 3227 1616 0353
    Ax.-DG Gr.3 20S - 20S Schott, FKM, 1.4404, DN= 16 mm, PN= 400 bar, Temperatur -20°C bis + 110°C,
  • 75H 3227 2020 0353
    Ax.-DG Gr.3 25S - 25S Schott, FKM, 1.4404, PN= 400 bar, DN= 18 mm, Temperatur -20°C bis + 110°C,
  • 75H 4227 2525 0353
    Ax.-DG Gr.4 30S - 30S Schott, FKM, 1.4404, PN= 400 bar, DN= 25 mm, Temperatur -20°C bis +110°C,
  • 75H 5227 3232 0353
    Ax.-DG Gr.5 38S - 38S Schott, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
