Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)

Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

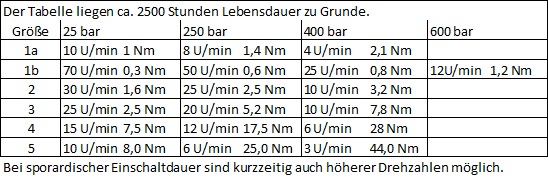

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G DN Baugröße L1 L2 i G d2 S1 S2 Bauform
76H 3227 2020 07E5 DN18 1.4404 FKM 160 G 3/4 ED 16 3 94,5 42 16 G 3/4 32 45 50 einadrig, winklig
76H 3227 2525 07E5 DN21 1.4404 FKM 160 G 1 ED 19 3 92,5 42 18 G 1 40 45 50 einadrig, winklig
76H 4227 3232 07E5 DN30 1.4404 FKM 160 G 1 1/4 ED 30 4 110 49 20 G 1 1/4 50 60 60 einadrig, winklig
76H 5227 4040 07E5 DN36 1.4404 FKM 200 G 1 1/2 ED 36 5 129,5 67 22 G 1 1/2 55 70 80 einadrig, winklig
76H 1221 0404 07E5 1.4404 FKM 250 G 1/8 ED 4 1 60 23 8 G 1/8 14 24 24 einadrig, winklig
76H 1227 0606 07E5 1.4404 FKM 600 G 1/4 ED 6 1 23 12 19 G 1/4 19 24 30 einadrig, winklig
76H 2227 1010 07E5 1.4404 FKM 400 G 3/8 ED 8 2 67,5 31 12 G 3/8 24 32 36 einadrig, winklig
76H 2227 1313 07E5 1.4404 FKM 400 G 1/2 ED 10 2 65,5 31 14 G 1/2 27 32 36 einadrig, winklig
76H 3227 2020 07E5 1.4404 FKM 400 G 3/4 ED 18 3 94,5 42 16 G 3/4 32 45 50 einadrig, winklig
76H 3227 2525 07E5 1.4404 FKM 400 G 1 ED 18 3 92,5 42 18 G 1 40 45 50 einadrig, winklig
76H 4227 3232 07E5 1.4404 FKM 400 G 1 1/4 ED 25 4 112 49 20 G 1 1/4 50 60 60 einadrig, winklig
76H 5227 4040 07E5 1.4404 FKM 400 G 1 1/2 ED 30 5 129,5 67 22 G 1 1/2 55 70 80 einadrig, winklig
  • 76H 3227 2020 07E5 DN18
    WG Gr.3 G3/4 IG-AG, FKM, 1.4404, PN= 160 bar, DN= 18 mm, Temperatur -20°C bis +110°C,
  • 76H 3227 2525 07E5 DN21
    WG Gr.3 G1 IG-AG, FKM, 1.4404, PN= 160 bar, DN= 21 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 3232 07E5 DN30
    WG Gr.4 G1 1/4 IG-AG, FKM, 1.4404, PN= 160 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 4040 07E5 DN36
    WG Gr.5 G1 1/2 IG-AG, FKM, 1.4404, PN= 160 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
  • 76H 1221 0404 07E5
    WG Gr.1 G1/8 IG - AG, FKM, 1.4404, PN= 250 bar, DN= 4mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0606 07E5
    WG Gr.1 G1/4 IG-AG, FKM, 1.4404, PN= 400 bar, DN= 6 mm, Temperatur -20°C bis +110°C,
  • 76H 2227 1010 07E5
    WG Gr.2 G3/8 IG - G3/8ED, FKM, 1.4404, DN= 8mm, PN= 400bar, Temperatur -20°C bis +110°C,
  • 76H 2227 1313 07E5
    WG Gr.2 G1/2 IG - G1/2ED, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20°C bis +110°C,
  • 76H 3227 2020 07E5
    WG Gr.3 G3/4 IG-AG, FKM, 1.4404, PN= 400 bar, DN= 16 mm, Temperatur -20°C bis +110°C,
  • 76H 3227 2525 07E5
    WG Gr.3 G1 IG-AG, FKM, 1.4404, PN= 400 bar, DN= 18 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 3232 07E5
    WG Gr.4 G1 1/4 IG-AG, FKM, 1.4404, PN= 400 bar, DN= 25 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 4040 07E5
    WG Gr.5 G1 1/2 IG-AG, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
