Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

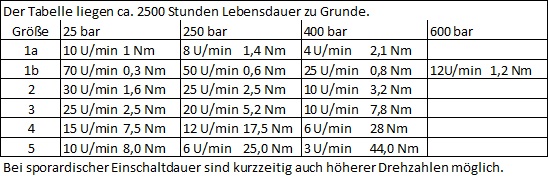

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

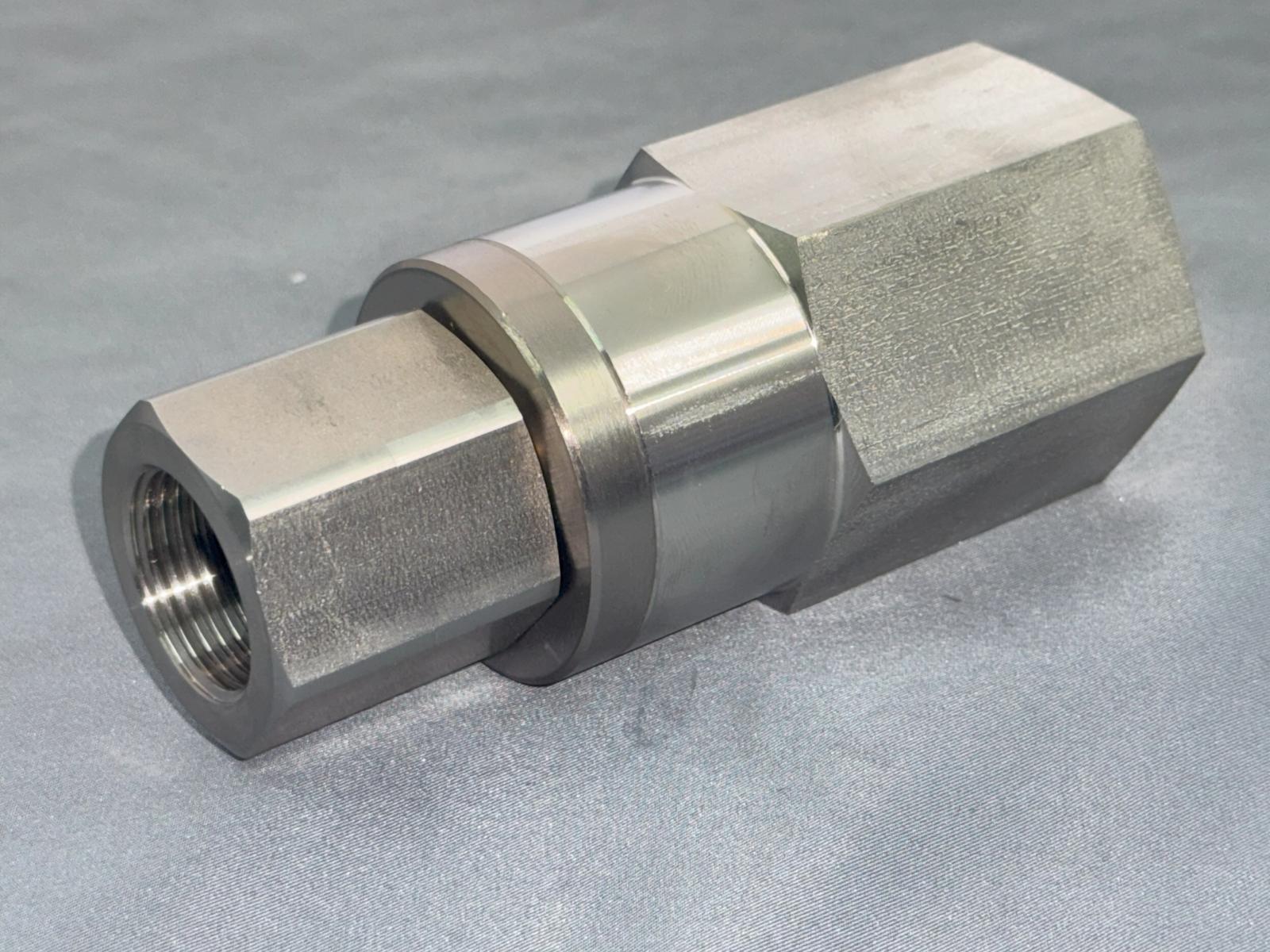

Gerade Drehverschraubung 75H

Gerade Drehverschraubung 75H

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G DN Baugröße L1 L2 S1 S2 Bauform
75H 3227 2525 0707 DN21 1.4404 FKM 160 G 1 21 3 123 18 41 50 einadrig, axial
75H 4227 3232 0707 DN30 1.4404 FKM 160 G 1 1/4 30 4 144,5 20 55 60 einadrig, axial
75H 5227 4040 0707 DN36 1.4404 FKM 200 G 1 1/2 36 5 166,5 20 65 80 einadrig, axial
75H 1227 0606 0707 1.4404 FKM 600 G 1/4 6 1 82,5 12 19 30 einadrig, axial
75H 2227 1010 0707 1.4404 FKM 400 G 3/8 8 2 92,5 12 27 36 einadrig, axial
75H 2227 1313 0707 1.4404 FKM 400 G 1/2 10 2 94,5 14 30 36 einadrig, axial
75H 3227 2020 0707 1.4404 FKM 400 G 3/4 18 3 123 16 36 50 einadrig, axial
75H 3227 2525 0707 1.4404 FKM 400 G 1 18 3 123 18 41 50 einadrig, axial
75H 4227 3232 0707 1.4404 FKM 400 G 1 1/4 25 4 144,5 20 55 60 einadrig, axial
75H 5227 4040 0707 1.4404 FKM 400 G 1 1/2 30 5 166,5 20 65 80 einadrig, axial
  • 75H 3227 2525 0707 DN21
    Ax.-DG Gr.3 G1 IG bds, FKM, 1.4404, PN= 160 bar, DN= 21 mm, Temperatur -20°C bis +110°C,
  • 75H 4227 3232 0707 DN30
    Ax.-DG Gr.4 G1 1/4 IG bds, FKM, 1.4404, PN= 160 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
  • 75H 5227 4040 0707 DN36
    Ax.-DG Gr.5 G1 1/2 IG bds, FKM, 1.4404, PN= 200 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
  • 75H 1227 0606 0707
    Ax.-DG Gr.1 G1/4 IG bds, FKM, 1.4404, PN= 600 bar, DN= 6 mm, Temperatur -20°C bis + 110°C,
  • 75H 2227 1010 0707
    Ax.-DG Gr.2 G3/8 IG bds, FKM, 1.4404, DN= 8mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 2227 1313 0707
    Ax.-DG Gr.2 G1/2 IG bds, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 3227 2020 0707
    Ax.-DG Gr.3 G3/4 IG bds, FKM, 1.4404, PN= 400 bar, DN= 18 mm, Temperatur -20°C bis + 110°C,
  • 75H 3227 2525 0707
    Ax.-DG Gr.3 G1 IG bds, FKM, 1.4404, PN= 400 bar, DN= 18 mm, Temperatur -20°C bis +110°C,
  • 75H 4227 3232 0707
    Ax.-DG Gr.4 G1 1/4 IG bds, FKM, 1.4404, PN= 400 bar, DN= 25 mm, Temperatur -20°C bis +110°C,
  • 75H 5227 4040 0707
    Ax.-DG Gr.5 G1 1/2 IG bds, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
