Rohranschluss nach DIN 2353/ISO 8434-1

Die Schottlängen sind nicht mit der ISO 8434 identisch!

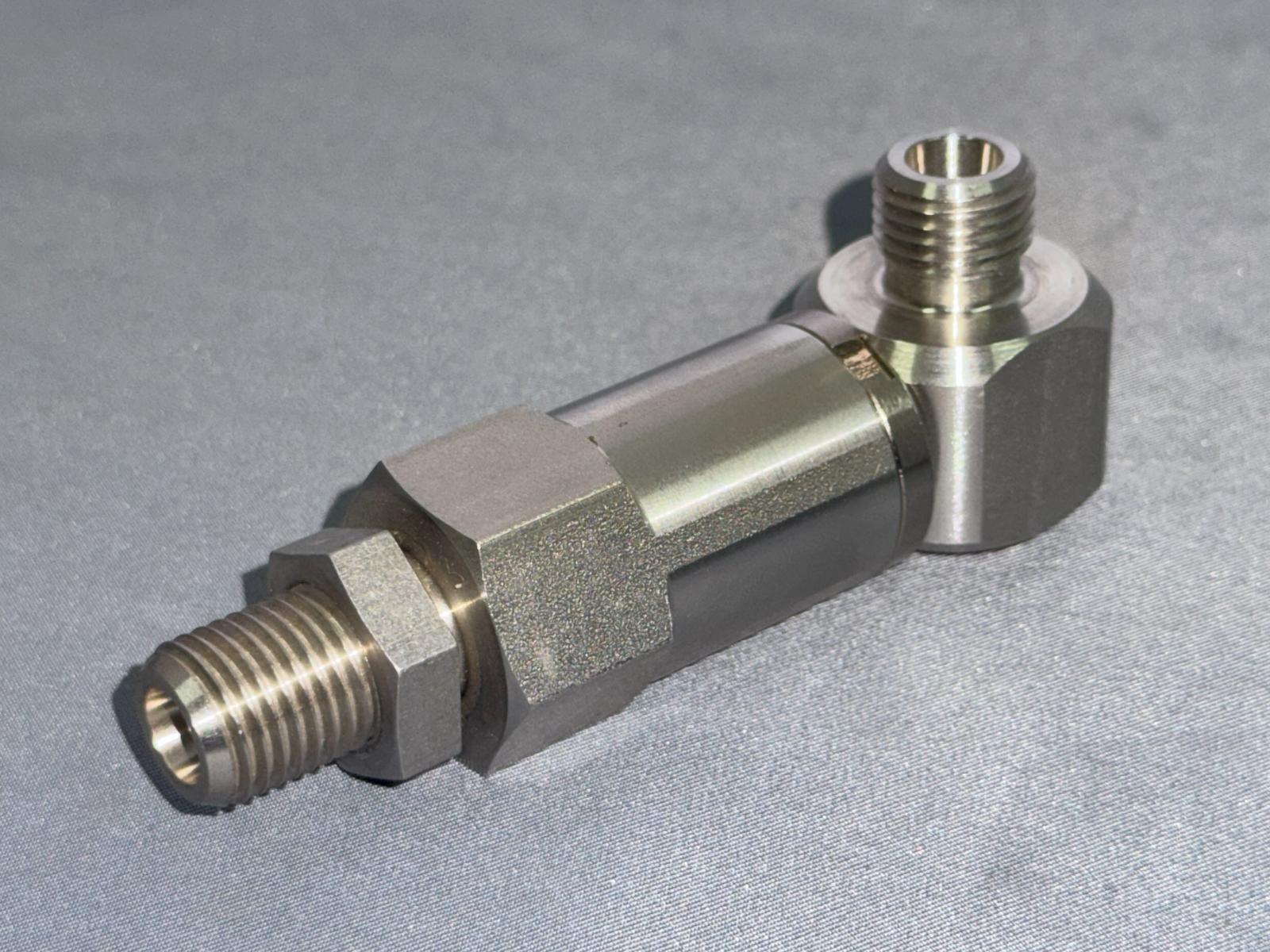

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

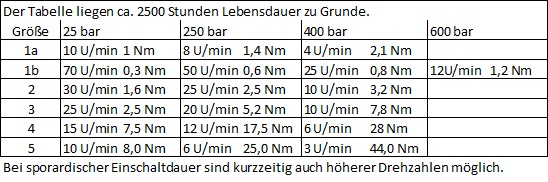

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 L5 L6 d1 S1 S2 S3 Bauform
76H 1221 0505 0252 1.4404 FKM 315 06 L 4 1 55 16 23 16 5 23 M 12x1,5 24 24 17 einadrig, winklig
76H 1221 0606 0252 1.4404 FKM 315 08 L 6 1 55 16 23 16 5 23 M 14x1,5 24 24 19 einadrig, winklig
76H 1221 0808 0252 1.4404 FKM 315 10 L 8 1 55 16 23 16 5 23 M 16x1,5 24 24 22 einadrig, winklig
76H 2227 1010 0252 1.4404 FKM 315 12 L 10 2 66,5 24 31 16 5 23 M 18x1,5 32 36 24 einadrig, winklig
76H 2227 1313 0252 1.4404 FKM 315 15 L 10 2 63,5 24 31 19 5 26 M 22x1,5 32 36 30 einadrig, winklig
76H 3227 1616 0252 1.4404 FKM 315 18 L 15 3 96 35 42 28 15 35,5 M 26x1,5 45 50 36 einadrig, winklig
76H 3227 2020 0252 1.4404 FKM 160 22 L 19 3 93,5 35 42 30,5 15 38 M 30x2,0 45 50 41 einadrig, winklig
76H 4227 2525 0252 1.4404 FKM 160 28 L 21 4 111 42 49 31 15 38,5 M 36x2,0 60 60 46 einadrig, winklig
76H 4227 3232 0252 1.4404 FKM 160 35 L 30 4 111 39 49 31,5 15 42 M 45x2,0 60 60 55 einadrig, winklig
76H 5227 4040 0252 1.4404 FKM 160 42 L 36 5 132,5 56 67 33 15 44 M 52x2,0 70 80 65 einadrig, winklig
76H 1227 0404 0353 1.4404 FKM 600 06 S 4 1 58,5 16 23 16 5 23 M 14x1,5 24 30 19 einadrig, winklig
76H 1227 0505 0353 1.4404 FKM 600 08 S 5 1 58,5 16 23 16 5 23 M 16x1,5 24 30 22 einadrig, winklig
76H 1227 0606 0353 1.4404 FKM 600 10 S 6 1 58,5 16 23 15,5 5 23 M 18x1,5 24 30 24 einadrig, winklig
76H 2227 0808 0353 1.4404 FKM 400 12 S 8 2 66,5 24 31 15,5 5 23 M 20x1,5 32 36 27 einadrig, winklig
76H 2227 1313 0353 1.4404 FKM 400 16 S 10 2 63,5 23 31 17,5 5 26 M 24x1,5 32 36 32 einadrig, winklig
76H 3227 1616 0353 1.4404 FKM 400 20 S 16 3 92,5 32 42 28,5 15 39 M 36x2,0 45 50 41 einadrig, winklig
76H 3227 2020 0353 1.4404 FKM 400 25 S 18 3 89,5 30 42 30 15 42 M 36x2,0 45 50 46 einadrig,winklig
76H 4227 2525 0353 1.4404 FKM 400 30 S 25 4 111 36 49 30,5 15 44 M 42x2,0 60 60 50 einadrig, wiklig
76H 5227 3232 0353 1.4404 FKM 400 38 S 30 5 129,5 51 67 31 15 47 M 52x2,0 70 80 65 einadrig, winklig
  • 76H 1221 0505 0252
    WG Gr.1 6L - 6L Schott, FKM, 1.4404, PN= 315 bar, DN= 4 mm, Temperatur -20°C bis +110°C,
  • 76H 1221 0606 0252
    WG Gr.1 8L - 8L Schott, FKM, 1.4404, DN= 6, PN=315bar, Temperatur -20°C bis +110°C,
  • 76H 1221 0808 0252
    WG Gr.1 10L - 10L Schott, FKM, 1.4404, DN= 6mm, PN= 315 bar, Temperatur -20°C bis +110°C,
  • 76H 2227 1010 0252
    WG Gr.2 12L-12L Schott, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20°C bis +110°C,
  • 76H 2227 1313 0252
    WG Gr.2 15L-15L Schott, FKM, 1.4404, DN= 10mm, PN= 315bar, Temperatur -20°C bis +110°C,
  • 76H 3227 1616 0252
    WG Gr.3 18L - 18L Schott, FKM, 1.4404, PN= 315 bar, DN= 15 mm, Temperatur -20°C bis +110°C,
  • 76H 3227 2020 0252
    WG Gr.3 22L - 22L Schott, FKM, 1.4404, PN= 160 bar, DN= 15 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 2525 0252
    WG Gr.4 28L - 28L Schott, FKM, 1.4404, PN= 160 bar, DN= 24 mm, Temperatur -20°C bis +110°C,
  • 76H 4227 3232 0252
    WG Gr.4 35L - 35L Schott, FKM, 1.4404, PN= 160 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 4040 0252
    WG Gr.5 42L - 42L Schott, FKM, 1.4404, PN= 160 bar, DN= 36 mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0404 0353
    WG Gr.1 6S - 6S Schott, FKM, 1.4404, PN= 600bar, DN= 4mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0505 0353
    WG Gr.1 8S - 8S Schott, FKM, 1.4404, PN= 400 bar, DN= 5 mm, Temperatur -20°C bis +110°C,
  • 76H 1227 0606 0353
    WG Gr.1 10S - 10S Schott, FKM, 1.4404, PN= 400 bar, DN= 6 mm, Temperatur -20°C bis +110°C,
  • 76H 2227 0808 0353
    WG Gr.2 12S-12S Schott, FKM, 1.4404, DN= 8mm, Temperatur -20°C bis +110°C,
  • 76H 2227 1313 0353
    WG Gr.2 16S-16S Schott, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20°C bis +110°C,
  • 76H 3227 1616 0353
    WG Gr.3 20S - 20S Schott, FKM, 1.4404, PN= 400 bar, DN= 16 mm, Temperatur -20°C bis +110°C,
  • 76H 3227 2020 0353
    WG Gr.3 25S-25S Schott, FKM, 1.4404, DN= 18mm, PN= 400 bar, Temperatur -20°C bis +110°C,
  • 76H 4227 2525 0353
    WG Gr.4 30S - 30S Schott, FKM, 1.4404, PN= 400 bar, DN= 25 mm, Temperatur -20°C bis +110°C,
  • 76H 5227 3232 0353
    WG Gr.5 38S - 38S Schott, FKM, 1.4404, PN= 400 bar, DN= 30 mm, Temperatur -20°C bis +110°C,
