Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 9974-2 (metrisch)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

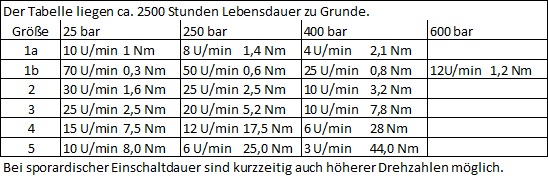

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Unter Wassereinsatz möglich.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen. Zum Beispiel: FKM, EPDM, T-PUR...

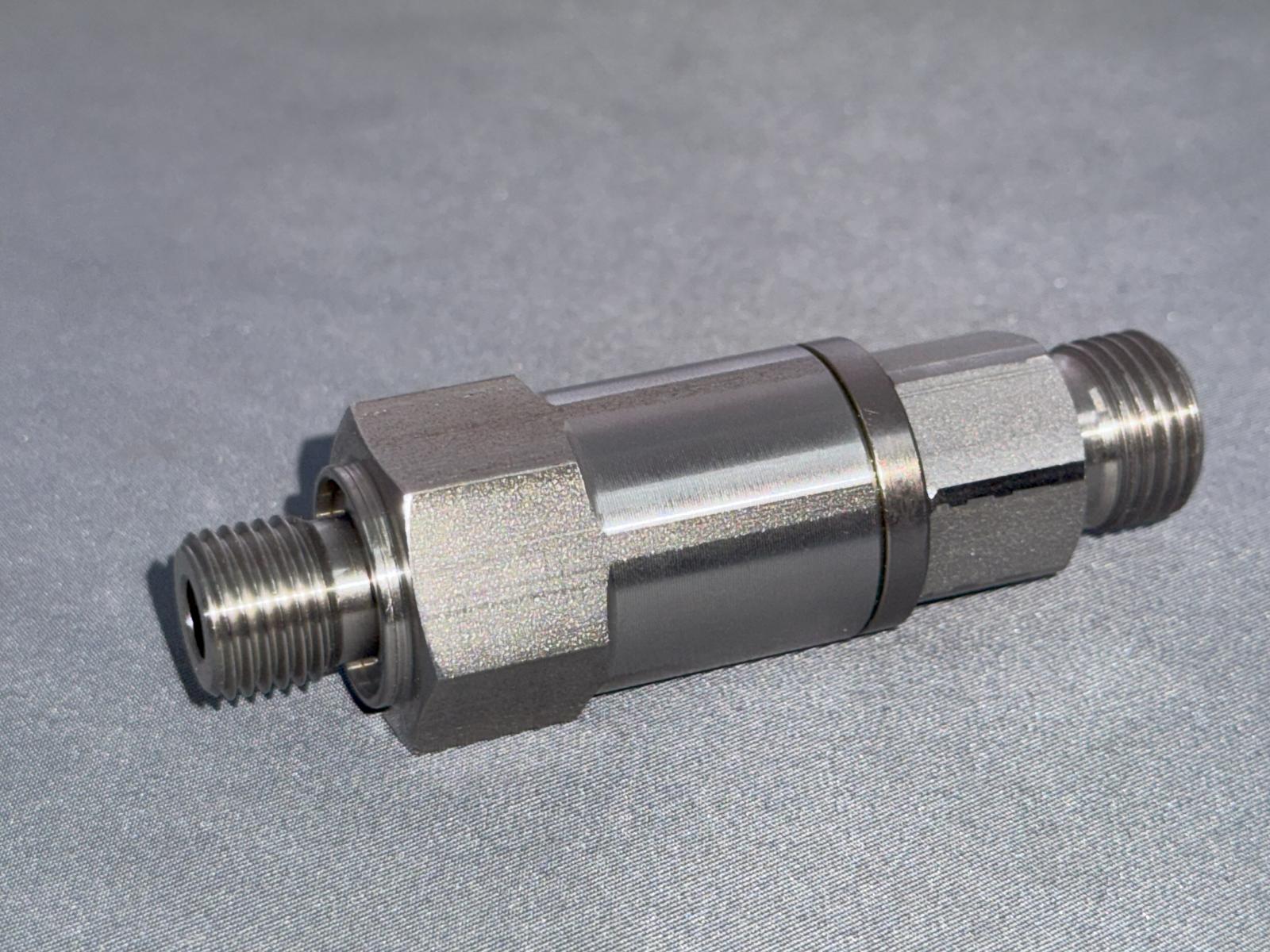

Gerade Drehverschraubung 75H

Gerade Drehverschraubung 75H

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr M DN Baugröße L1 L2 L3 i d1 d2 S1 S2 Bauform
75H 1221 0504 02E4 1.4404 FKM 315 06 L M 12x1,5 ED 4 1 68 7 10 8 M 12x1,5 14 19 24 einadrig, axial
75H 1221 0505 02E4 1.4404 FKM 315 06 L M 12x1,5 ED 4 1 64 7 10 12 M 14x1,5 19 19 24 einadrig, axial
75H 1221 0605 02E4 1.4404 FKM 315 08 L M 12x1,5 ED 4 1 64 7 10 12 M 14x1,5 19 19 24 einadrig, axial
75H 2227 0808 02E4 1.4404 FKM 315 10 L M 16x1,5 ED 7 2 73,5 7 11 12 M 16x1,5 22 27 36 einadrig, axial
75H 2227 1008 02E4 1.4404 FKM 315 12 L M 16x1,5 ED 7 2 73,5 7 11 12 M 18x1,5 22 27 36 einadrig, axial
75H 2227 1010 02E4 1.4404 FKM 315 12 L M 18x1,5 ED 8 2 71,5 7 11 14 M 18x1,5 24 27 36 einadrig, axial
75H 2227 1310 02E4 1.4404 FKM 315 15 L M 18x1,5 ED 8 2 71,5 7 12 14 M 22x1,5 24 27 36 einadrig, axial
76H 2227 1613 02E4 1.4404 FKM 315 18 L M 22x1,5 ED 10 2 72 7,5 12 14 M 26x1,5 27 27 36 einadrig, axial
75H 3227 2016 02E4 1.4404 FKM 160 22 L M 26x1,5 ED 18 3 99,5 7,5 14 16 M 30x2,0 32 36 50 einadrig, axial
75H 3227 2521 02E4 1.4404 FKM 160 28 L M 33x2,0 ED 21 3 97,5 7,5 14 18 M 36x2,0 40 36 50 einadrig, axial
75H 4227 3226 02E4 1.4404 FKM 160 35 L M 42x2,0 ED 30 4 114 10,5 16 20 M 45x2,0 50 55 60 einadrig, axial
75H 5227 4032 02E4 1.4404 FKM 160 42 L M 48x2,0 ED 36 5 133,5 11 16 22 M 52x2,0 55 65 80 einadrig, axial
75H 1221 0405 03E4 1.4404 FKM 400 06 S M 12x1,5 ED 4 1 64 7 12 12 M 14x1,5 19 19 24 einadrig, axial
75H 1221 0608 03E4 1.4404 FKM 400 10 S M 16x1,5 ED 6 1 63,5 7,5 12 12 M 18x1,5 22 27 36 einadrig, axial
75H 2227 0810 03E4 1.4404 FKM 400 12 S M 18x1,5 ED 8 2 73 7,5 12 12 M 20x1,5 22 27 36 einadrig, axial
75H 2227 1313 03E4 1.4404 FKM 400 16 S M 22x1,5 ED 10 2 70 8,5 14 14 M 24x1,5 27 27 36 einadrig axial
75H 3227 1617 03E4 1.4404 FKM 400 20 S M 27x2,0 ED 16 3 96,5 10,5 16 16 M 30x2,0 32 36 50 einadrig, axial
75H 3227 2021 03E4 1.4404 FKM 400 25 S M 33x2,0 ED 18 3 93 12 18 18 M 36x2,0 40 36 50 einadrig, axial
75H 4227 2526 03E4 1.4404 FKM 400 30 S M 42x2,0 ED 25 4 111 13,5 20 20 M 42x2,0 50 55 60 einadrig, axial
75H 5227 3232 03E4 1.4404 FKM 400 38 S M 48x2,0 ED 30 5 128,5 16 22 22 M 52x2,0 55 65 80 einadrig, axial
  • 75H 1221 0504 02E4
    Ax.-DG Gr.1 6L -M10x1,0ED, FKM, 1.4404, PN=315bar, DN=4mm, Temperatur -20°C bis +110°C,
  • 75H 1221 0505 02E4
    Ax.-DG Gr.1 6L - M12x1,5 ED, FKM, 1.4404, PN=315bar, DN=4mm, Temperatur -20°C bis +110°C,
  • 75H 1221 0605 02E4
    Ax.-DG Gr.1 8L -M12x1,5 ED, FKM, 1.4404, PN=315bar, DN=4mm, Temperatur -20°C bis +110°C,
  • 75H 2227 0808 02E4
    Ax.-DG Gr.2 10L - M16x1,5ED, FKM, 1.4404, DN= 7mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 75H 2227 1008 02E4
    Ax.-DG Gr.2 12L - M16x1,5ED, FKM, 1.4404, DN= 7mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 75H 2227 1010 02E4
    Ax.-DG Gr.2 12L - M18x1,5ED, FKM, 1.4404, DN= 8mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 75H 2227 1310 02E4
    Ax.-DG Gr.2 15L - M18x1,5ED, FKM, 1.4404, DN= 8mm, PN= 315bar, Temperatur -20° bis +100°C,
  • 76H 2227 1613 02E4
    WG Gr.2 18L - M22x1,5ED, FKM, 1.4404, DN= 8mm, PN= 315bar, Temperatur -20°C bis +110°C,
  • 75H 3227 2016 02E4
    Ax.-DG Gr.3 22L - M26x1,5 ED, FKM, 1.4404, PN=160 bar, DN=18 mm, Temperatur -20°C bis + 110°C,
  • 75H 3227 2521 02E4
    Ax.-DG Gr.3 28L - M33x2,0 ED, FKM, 1.4404, PN=160 bar, DN=21 mm, Temperatur -20°C bis +110°C,
  • 75H 4227 3226 02E4
    Ax.-DG Gr.4 35L - M42x2,0 ED, FKM, 1.4404, PN=160 bar, DN=30 mm, Temperatur -20°C bis +110°C,
  • 75H 5227 4032 02E4
    Ax.-DG Gr.5 42L - M48x2,0 ED, FKM, 1.4404, PN=160 bar, DN=36 mm, Temperatur -20°C bis +110°C,
  • 75H 1221 0405 03E4
    Ax.-DG Gr.1 6S - M12x1,5 ED, FKM, 1.4404, PN=400 bar, DN=4 mm, Temperatur -20°C bis +110°C,
  • 75H 1221 0608 03E4
    Ax.-DG Gr.1 10S - M16x1,5 ED, FKM, 1.4404, PN=400 bar, DN=6 mm, Temperatur -20°C bis +110°C,
  • 75H 2227 0810 03E4
    Ax.-DG Gr.2 12S - M18x1,5ED, FKM, 1.4404, DN= 8mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 2227 1313 03E4
    Ax.-DG Gr.2 16S - M22x1,5ED, FKM, 1.4404, DN= 10mm, PN= 400bar, Temperatur -20° bis +100°C,
  • 75H 3227 1617 03E4
    Ax.-DG Gr.3 20S - M27x2,0ED, FKM, 1.4404, DN= 16mm, PN= 400bar, Temperatur= -20°C bis + 110°C,
  • 75H 3227 2021 03E4
    Ax.-DG Gr.3 25S - M33x2,0 ED, FKM, 1.4404, PN=400 bar, DN=18 mm, Temperatur -20°C bis + 110°C,
  • 75H 4227 2526 03E4
    Ax.-DG Gr.4 30S - M42x2,0 ED, FKM, 1.4404, PN=400 bar, DN=25 mm, Temperatur -20°C bis +110°C,
  • 75H 5227 3232 03E4
    Ax.-DG Gr.5 38S - M48x2,0ED, FKM, 1.4404, DN= 32mm, PN= 400bar, Temperatur -20°C bis +110°C,
