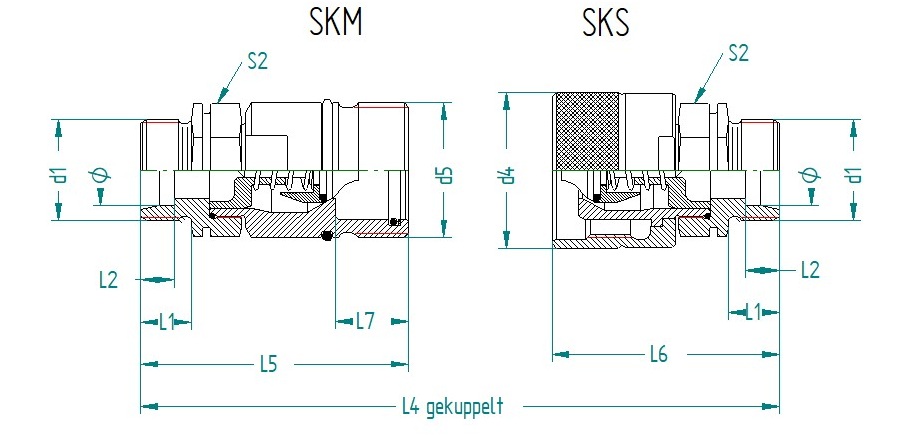

Anwendung: Die Hälften der Schraubkupplung sind mit Ventilen ausgerüstet und sperren beidseitig ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch einfaches Verschrauben. Um ein einwandfreies Funktionieren zu gewährleisten, müssen die beiden Hälften bis zum Anschlag des Verbindungsgewindes verschraubt werden. Beim Kupplungsvorgang greift zuerst die Handmutter und stellt die Verbindung zur Muffe her. Dann erst öffnen die Ventile. Beim Entkuppeln erfolgt dies in umgekehrter Reihenfolge. Durch den Schraubversc...hluss ist es möglich, gegen einen anstehenden Restdruck, je nach Baugröße, zwischen 20-40 bar, zu kuppeln. Das Kuppeln unter vollem Betriebsdruck stehender Kupplungshälften ist zu vermeiden, da sonst die Ventileinheiten beschädigt werden.
Vorteile:
• Sicher gegen Druckstöße und Druckschwin-gungen.
• Robustes Spezialgewinde.
• Strömungsgünstige Ausbildung des Durchfluss-bereiches.

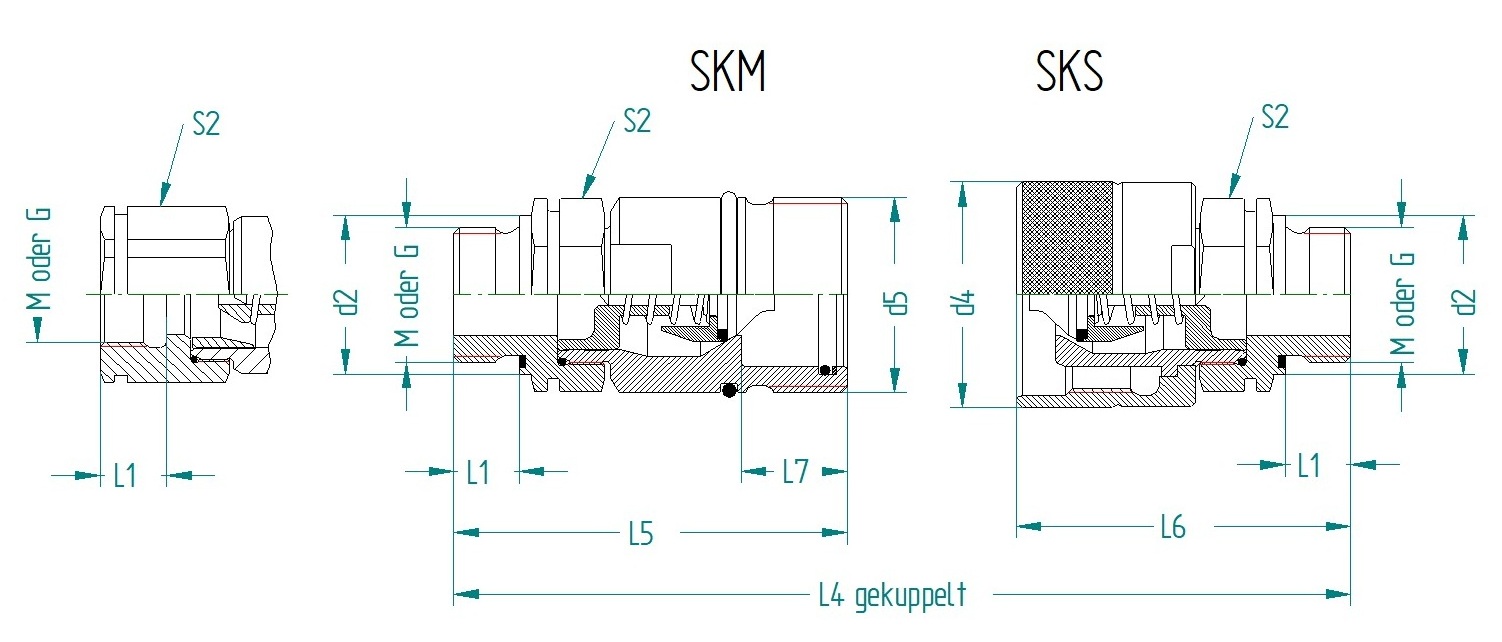

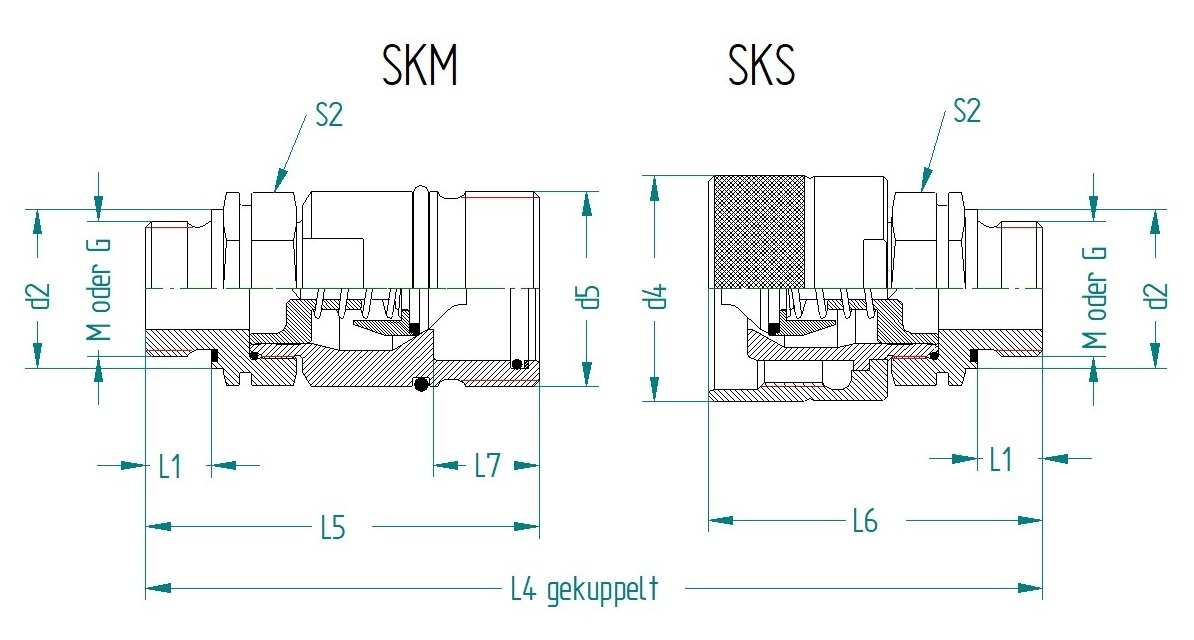

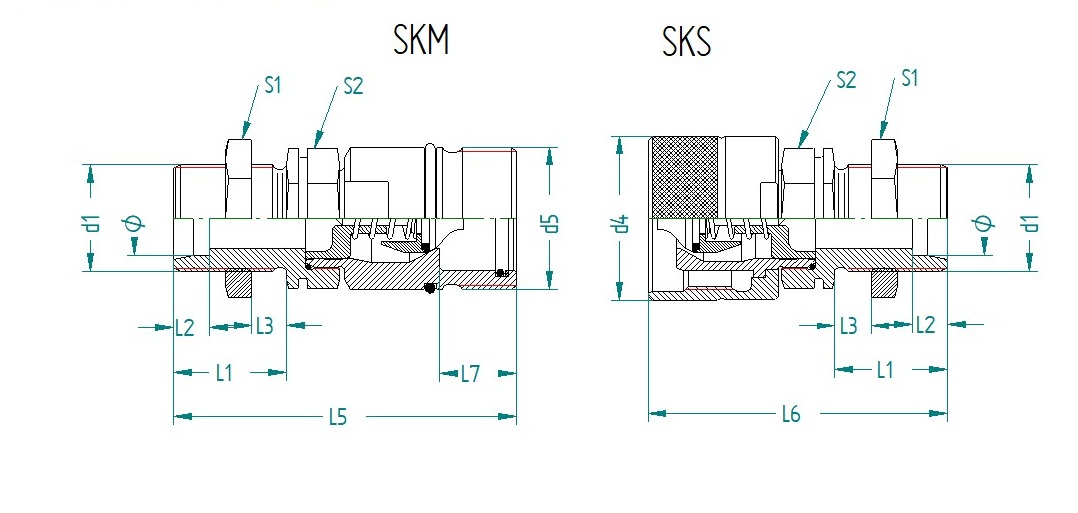

Eigenschaften: Sie sind mit verschiedenen Gewindeanschlüssen lieferbar. Auch im Katalog nicht
aufgeführte Gewindeanschlussformen und Gewindegrößen sind auf Anfrage lieferbar.
Werkstoff: Alle Komponenten aus rostfreiem Edelstahl (1.4305).
Dichtung: Standard-Dichtung aus FKM.
Betriebstemperatur: Mit FKM Standard-Dichtung
–25°C bis +200°C mit Medium ÖL, bei Wasser max. 90°C.
Stützring: Aus PTFE
Lagerung: Kupplungen sind 6 Monate bei Lagerbe-dingungen nach DIN 7716 lagerfähig.
