Rohrverschraubung nach DIN 2353/ISO 8434-1

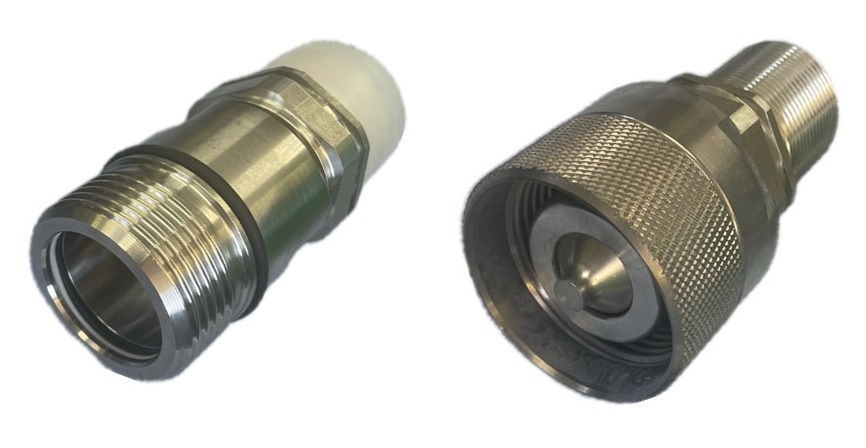

Anwendung: Die Hälften der Schraubkupplung sind mit Ventilen ausgerüstet und sperren beidseitig ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch einfaches Verschrauben. Um ein einwandfreies Funktionieren zu gewährleisten, müssen die beiden Hälften bis zum Anschlag des Verbindungsgewindes verschraubt werden. Beim Kupplungsvorgang greift zuerst die Handmutter und stellt die Verbindung zur Muffe her. Dann erst öffnen die Ventile. Beim Entkuppeln erfolgt dies in umgekehrter Reihenfolge. Durch den Schraubverschluss ist es möglich, gegen einen anstehenden Restdruck, je nach Baugröße, zwischen 20-40 bar, zu kuppeln. Das Kuppeln unter vollem Betriebsdruck stehender Kupplungshälften ist zu vermeiden, da sonst die Ve...

Produkte

Artikel-Nr.	Material Gerät	Material Dichtung	PN	Baugröße	Rohr	L1	L2	L4	L5	L6	L7	d1	d4	d5	S2
SKM 22-206-002 SKS 22-206-002	1.4305	FKM	250	2	08 L	10	7	92	61	58	15	M 14x1,5	34	M 28x2	22
SKM 22-208-002 SKS 22-208-002	1.4305	FKM	250	2	10 L	11	7	94	62	59	15	M 16x1,5	34	M 28x2	22
SKM 22-308-002 SKS 22-308-002	1.4305	FKM	250	3	10 L	11	7	98	65	62	17	M 16x1,5	42	M 36x2	30
SKM 22-310-002 SKS 22-310-002	1.4305	FKM	250	3	12 L	11	7	98	65	62	17	M 18x1,5	42	M 36x2	30
SKM 22-313-002 SKS 22-313-002	1.4305	FKM	250	3	15 L	12	7,5	101	66	63	17	M 22x1,5	42	M 36x2	30
SKM 22-616-002 SKS 22-616-002	1.4305	FKM	250	6	18 L	12	7,5	133	91	77	26	M 26x1,5	55	Rd 48x3	41
SKM 22-620-002 SKS 22-620-002	1.4305	FKM	160	6	22 L	14	7,5	137	93	79	26	M 30x2,0	55	Rd 48x3	41
SKM 22-625-002 SKS 22-625-002	1.4305	FKM	160	6	28 L	14	7,5	137	93	79	26	M 36x2,0	55	Rd 48x3	41
SKM 22-206-003 SKS 22-206-003	1.4305	FKM	350	2	10 S	12	7,5	96	63	60	15	M 18x1,5	34	M 28x2	22
SKM 22-208-003 SKS 22-208-003	1.4305	FKM	350	2	12 S	12	7,5	96	63	60	15	M 20x1,5	34	M 28x2	22
SKM 22-308-003 SKS 22-308-003	1.4305	FKM	300	3	12 S	12	7,5	101	66	63	17	M 20x1,5	42	M 36x2	30
skm 22-310-003 SKS 22-310-003	1.4305	FKM	300	3	14 S	14	8	105	68	65	17	M 22x1,5	42	M 36x2	30
SKM 22-313-003 SKS 22-313-003	1.4305	FKM	300	3	16 S	14	8,5	105	68	65	17	M 24x1,5	42	M 36x2	30
SKM 22-616-003 SKS 22-616-003	1.4305	FKM	250	6	20 S	16	10,5	141	95	81	26	M 30x2,0	55	Rd 48x3	41
SKM 22-620-003 SKS 22-620-003	1.4305	FKM	250	6	25 S	18	12	145	97	83	26	M 36x2,0	55	Rd 48x3	41
SKM 22-625-003 SKS 22-625-003	1.4305	FKM	250	6	30 S	20	13,5	149	99	85	26	M 42x2,0	55	Rd 48x3	46

SKM 22-206-002
SKM Gr.2 8L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-206-002
SKS Gr.2 8L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-208-002
SKM Gr.2 10L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-208-002
SKS Gr.2 10L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-308-002
SKM Gr.3 10L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-308-002
SKS Gr.3 10L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-310-002
SKM Gr.3 12L , FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-310-002
SKS Gr.3 12L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-313-002
SKM Gr.3 15L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-313-002
SKS Gr.3 15L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-616-002
SKM Gr.6 18L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-616-002
SKS Gr.6 18L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-620-002
SKM Gr.6 22L, FKM, AISI303 (1.4305), Pb= 160 bar, OMD,
SKS 22-620-002
SKS Gr.6 22L, FKM, AISI303 (1.4305), Pb= 160 bar, OMD,
SKM 22-625-002
SKM Gr.6 28L, FKM, AISI303 (1.4305), Pb= 160 bar, OMD,
SKS 22-625-002
SKS Gr.6 28L, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-206-003
SKM Gr.2 10S, FKM, AISI303 (1.4305), Pb= 350 bar, OMD,
SKS 22-206-003
SKS Gr.2 10S, FKM, AISI303 (1.4305), Pb= 350 bar, OMD,
SKM 22-208-003
SKM Gr. 12S, FKM, AISI303 (1.4305), Pb= 350 bar, OMD,
SKS 22-208-003
SKS Gr.2 12S, FKM, AISI303 (1.4305), Pb= 350 bar, OMD,
SKM 22-308-003
SKM Gr.3 12S, FKM, AISI303 (1.4305), Pb= 300 bar, OMD,
SKS 22-308-003
SKS Gr.3 12S, FKM, AISI303 (1.4305), Pb= 300 bar, OMD,
skm 22-310-003
SKM Gr.3
SKS 22-310-003
SKS Gr.3 14S, FKM, AISI303 (1.4305), Pb= 300bar, OMD,
SKM 22-313-003
SKM Gr.3 16S , FKM, AISI303 (1.4305), Pb= 300 bar, OMD,
SKS 22-313-003
SKS Gr.3 16S, FKM, AISI303 (1.4305), Pb= 300 bar, OMD,
SKM 22-616-003
SKM Gr.6 20S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-616-003
SKS Gr.6 20S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-620-003
SKM Gr.6 25S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-620-003
SKS Gr.6 25S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKM 22-625-003
SKM Gr.6 30S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-625-003
SKS Gr.6 30S, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
