Rohranschluss nach DIN 2353/ISO 8434-1
Die Schottlängen sind nicht mit der ISO 8434 identisch

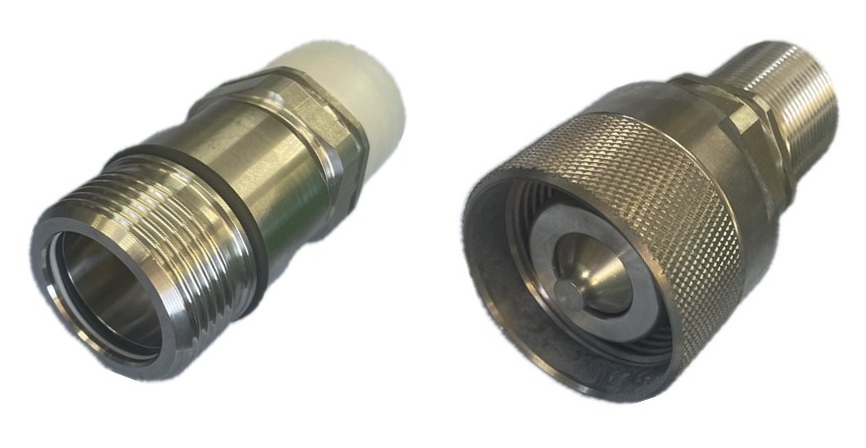

Anwendung: Die Hälften der Schraubkupplung sind mit Ventilen ausgerüstet und sperren beidseitig ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch einfaches Verschrauben. Um ein einwandfreies Funktionieren zu gewährleisten, müssen die beiden Hälften bis zum Anschlag des Verbindungsgewindes verschraubt werden. Beim Kupplungsvorgang greift zuerst die Handmutter und stellt die Verbindung zur Muffe her. Dann erst öffnen die Ventile. Beim Entkuppeln erfolgt dies in umgekehrter Reihenfolge. Durch den Schraubverschluss ist es möglich, gegen einen anstehenden Restdruck, je nach Baugröße, zwischen 20-40 bar, zu kuppeln. Das Kuppeln unter vollem Betriebsdruck stehender Kupplungshälften ist zu vermeiden, da sonst die Ve...
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | Baugröße | Rohr | L1 | L2 | L3 | L5 | L6 | L7 | d1 | d4 | d5 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SKM 22-206-S02
SKS 22-206-S02 |
1.4305 | FKM | 250 | 2 | 08 L | 25 | 7 | 9 | 77 | 73 | 15 | M 14x1,5 | 34 | M 28x2 | 17 | 22 |
|
SKM 22-208-S02
SKS 22-208-S02 |
1.4305 | FKM | 250 | 2 | 10 L | 26 | 7 | 9 | 77,8 | 73 | 15 | M 16x1,5 | 34 | M 28x2 | 22 | 22 |
|
SKM 22-308-S02
SKS 22-308-S02 |
1.4305 | FKM | 250 | 3 | 10 L | 26 | 7 | 9 | 91,8 | 72,8 | 17 | M 16x1,5 | 42 | M 36x2 | 22 | 30 |
|
SKM 22-310-S02
SKS 22-310-S02 |
1.4305 | FKM | 250 | 3 | 12 L | 26 | 7 | 9 | 91,8 | 72,8 | 17 | M 18x1,5 | 42 | M 36x2 | 24 | 30 |
|
SKM 22-313-S02
SKS 22-313-S02 |
1.4305 | FKM | 250 | 3 | 15 L | 27 | 7,5 | 9 | 92,8 | 73,8 | 17 | M 22x1,5 | 42 | M 36x2 | 30 | 30 |
|
SKM 22-616-S02
SKS 22-616-S02 |
1.4305 | FKM | 250 | 6 | 18 L | 32 | 7,5 | 9 | 111,5 | 97 | 26 | M 26x1,5 | 55 | Rd 48x3 | 36 | 41 |
|
SKM 22-620-S02
SKS 22-620-S02 |
1.4305 | FKM | 160 | 6 | 22 L | 34 | 7,5 | 12 | 113,5 | 99 | 26 | M 30x2,0 | 55 | Rd 48x3 | 41 | 41 |
|
SKM 22-625-S02
SKS 22-625-S02 |
1.4305 | FKM | 160 | 6 | 28 L | 34 | 7,5 | 12 | 113,5 | 99 | 26 | M 36x2,0 | 55 | Rd 48x3 | 46 | 41 |
|
SKM 22-206-S03
SKS 22-206-S03 |
1.4305 | FKM | 350 | 2 | 10 S | 27 | 7,5 | 9 | 76 | 75 | 15 | M 18x1,5 | 34 | M 28x2 | 24 | 22 |
|
SKM 22-208-S03
SKS 22-208-S03 |
1.4305 | FKM | 350 | 2 | 12 S | 27 | 7,5 | 9 | 76 | 75 | 15 | M 20x1,5 | 34 | M 28x2 | 27 | 22 |
|
SKM 22-308-S03
SKS 22-308-S03 |
1.4305 | FKM | 300 | 3 | 12 S | 27 | 7,5 | 9 | 92,8 | 73,8 | 17 | M 20x1,5 | 42 | M 36x2 | 27 | 30 |
|
SKM 22-310-S03
SKS 22-310-S03 |
1.4305 | FKM | 300 | 3 | 14 S | 29 | 8 | 9 | 93,8 | 75,8 | 17 | M 22x1,5 | 42 | M 36x2 | 30 | 30 |
|
SKM 22-313-S03
SKS 22-313-S03 |
1.4305 | FKM | 300 | 3 | 16 S | 29 | 8,5 | 9 | 93,8 | 75,8 | 17 | M 24x1,5 | 42 | M 36x2 | 32 | 30 |
|
SKM 22-616-S03
SKS 22-616-S03 |
1.4305 | FKM | 250 | 6 | 20 S | 36 | 10,5 | 12 | 115,5 | 101 | 26 | M 30x2,0 | 55 | Rd 48x3 | 41 | 41 |
|
SKM 22-620-S03
SKS 22-620-S03 |
1.4305 | FKM | 250 | 6 | 25 S | 38 | 12 | 12 | 117,5 | 103 | 26 | M 36x2,0 | 55 | Rd 48x3 | 46 | 41 |
|
SKM 22-625-S03
SKS 22-625-S03 |
1.4305 | FKM | 250 | 6 | 30 S | 40 | 13,5 | 12 | 119,5 | 105 | 26 | M 42x2,0 | 55 | Rd 48x3 | 50 | 46 |
-
SKM 22-208-S02
SKM Gr.2 10L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-208-S02
SKS Gr.2 -
SKM 22-308-S02
SKM Gr.3 10L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-308-S02
SKS Gr.3 10L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD, -
SKM 22-310-S02
SKM Gr.3 12L Schott , FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-310-S02
SKS Gr.3 12L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD, -
SKM 22-313-S02
SKM Gr.3 15L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD,
SKS 22-313-S02
SKS Gr.3 15L Schott, FKM, AISI303 (1.4305), Pb= 250 bar, OMD, -
SKM 22-620-S02
SKM Gr.6 22L Schott, FKM, AISI303 (1.4305), Pb= 160 bar, mit Kontermutter, OMD,
SKS 22-620-S02
SKS Gr.6 22L Schott, FKM, AISI303 (1.4305), Pb= 160 bar, mit Kontermutter, OMD, -
SKM 22-625-S02
SKM Gr.6 28L Schott, FKM, AISI303 (1.4305), Pb= 160 bar, mit Kontermutter, OMD,
SKS 22-625-S02
SKS Gr.6 -
SKM 22-313-S03
SKM Gr.3 16S Schott, FKM, AISI303 (1.4305), Pb= 300 bar, OMD,
SKS 22-313-S03
SKS Gr.3 16S Schott, FKM, AISI303 (1.4305), Pb= 300 bar, OMD, -
SKM 22-616-S03
SKM Gr.6 20S Schott, FKM, AISI303 (1.4305), Pb= 250 bar, mit Kontermutter, OMD,
SKS 22-616-S03
SKS Gr.6 20S Schott, FKM, AISI303 (1.4305), Pb= 250 bar, mit Kontermutter, OMD, -
SKM 22-620-S03
SKM Gr.6 25S Schott, FKM, AISI303 (1.4305), Pb= 250 bar, mit Kontermutter, OMD,
SKS 22-620-S03
SKS Gr.6 -
SKM 22-625-S03
SKM Gr.6 30S Schott, FKM, AISI303 (1.4305), Pb= 250 bar, mit Kontermutter, OMD,
SKS 22-625-S03
SKS Gr.6 30S Schott, FKM, AISI303 (1.4305), Pb= 250 bar, mit Kontermutter, OMD,
