metrisches Aussengewinde nach DIN 3852 Form B oder ED

Rohraussengewinde nach DIN 3852 Form B oder ED

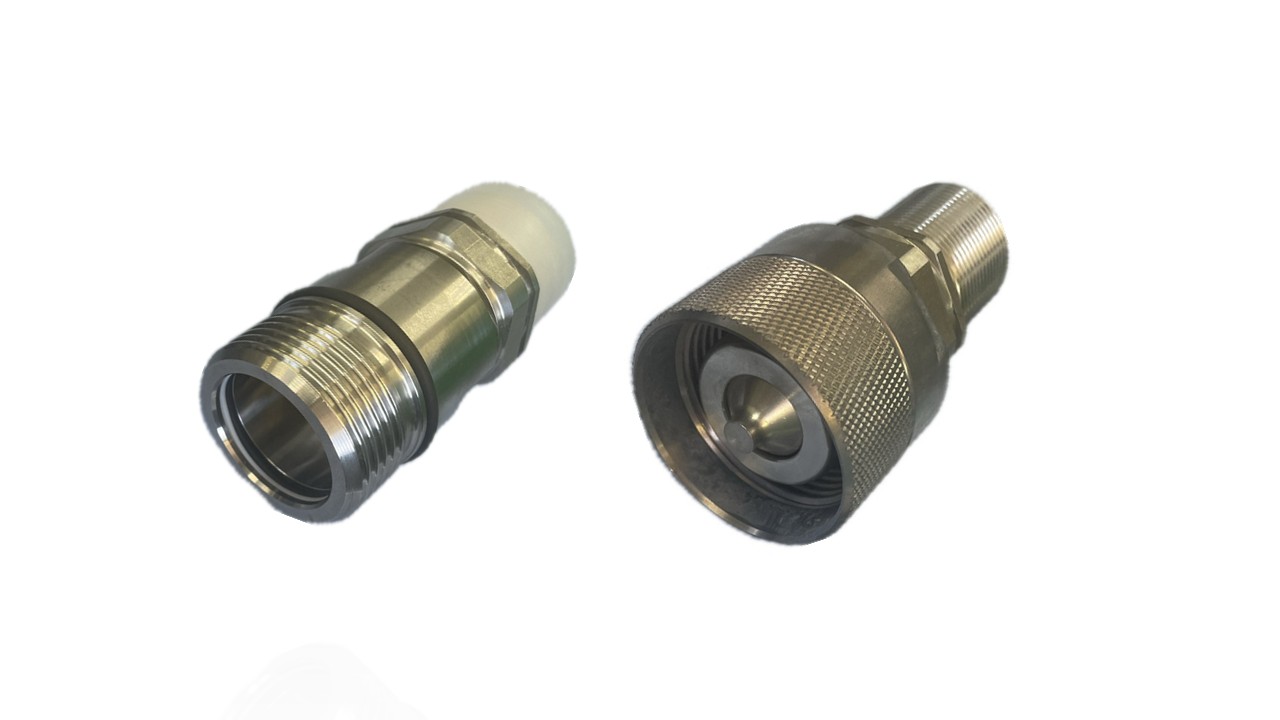

Anwendung: Die Hälften der Schraubkupplung sind mit Ventilen ausgerüstet und sperren beidseitig ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch einfaches Verschrauben. Um ein einwandfreies Funktionieren zu gewährleisten, müssen die beiden Hälften bis zum Anschlag des Verbindungsgewindes verschraubt werden. Beim Kupplungsvorgang greift zuerst die Handmutter und stellt die Verbindung zur Muffe her. Dann erst öffnen die Ventile. Beim Entkuppeln erfolgt dies in umgekehrter Reihenfolge. Durch den Schraubverschluss ist es möglich, gegen einen anstehenden Restdruck, je nach Baugröße, zwischen 20-40 bar, zu kuppeln. Das Kuppeln unter vollem Betriebsdruck stehender Kupplungshälften ist zu vermeiden, da sonst die Ve...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Baugröße M / G L1 L4 L5 L6 L7 d2 d4 d5 S2
SKM 22-208-0E4
SKM 22-208-0E4 		1.4305 FKM 350 2 M 16x1,5 12 100 65 62 15 22 34 M 28x2 22
SKM 22-313-0E4
SKS 22-313-0E4 		1.4305 FKM 300 3 M 22x1,5 14 111 71 68 17 27 42 M 36x2 30
SKM 22-621-0E4
SKS 22-621-0E4 		1.4305 FKM 250 6 M 33x2,0 18 147 98 84 26 40 55 Rd 48x3 41
SKM 22-210-0E5
SKS 22-210-0E5 		1.4305 FKM 350 2 G 3/8 12 100 65 62 15 22 34 M 28x2 22
SKM 22-313-0E5
SKS 22-313-0E5 		1.4305 FKM 300 3 G 1/2 14 111 71 68 17 27 42 M 36x2 30
SKM 22-620-0E5
SKS 22-620-0E5 		1.4305 FKM 250 6 G 3/4 16 155 99 82 26 32 55 Rd 48x3 41
SKM 22-625-0E5
SKS 22-625-0E5 		1.4305 FKM 250 6 G 1 18 156 98 84 26 40 55 Rd 48x3 41
