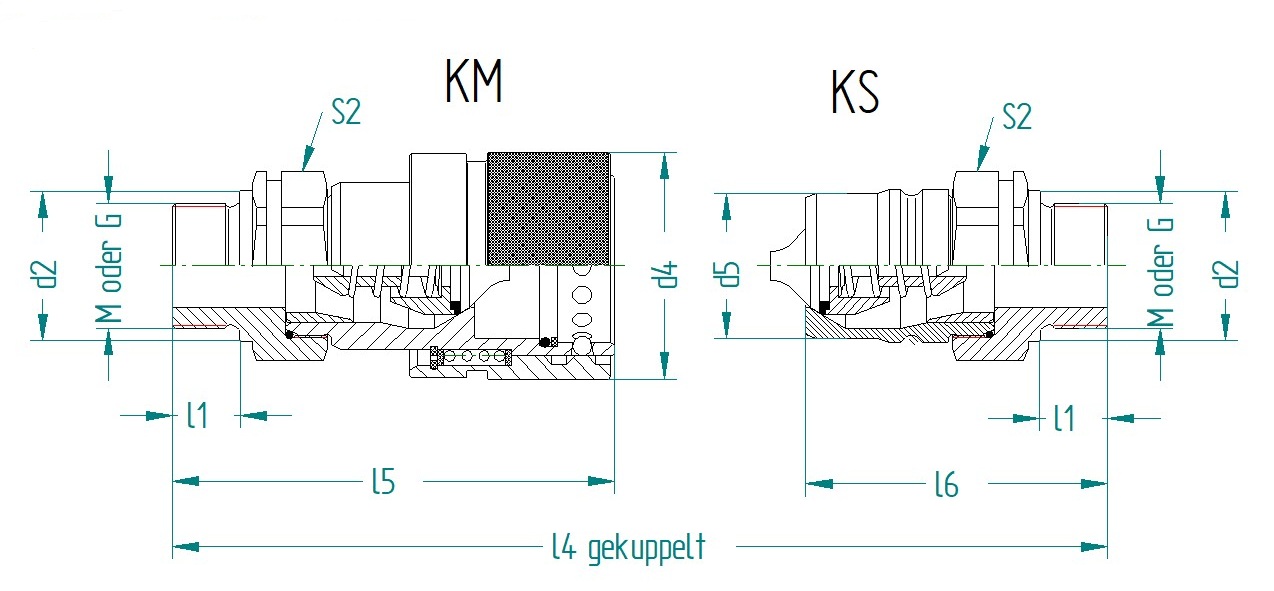

Anwendung: Schnellverschlusskupplungen sind beidseitig absperrende Steckkupplungen mit Kugelverriegelung. Die Ventile in Muffe und Stecker öffnen und schließen beim Kupplungsvorgang automatisch.
Die Verriegelungshülse kann nach zwei Seiten Push-Pull betätigt werden. In Verbindung mit einem Abreißgehäuse kann die Schnellverschlusskupplung als Abreißkupplung verwendet werden. Dabei ist zu berücksichtigen, dass muffenseitig eine Schlauchleitung vorgesehen wird, um eine Hubbewegung zu ermöglichen. Das Kuppeln unter Druck stehen...der Kupplungshälften ist zu vermeiden, da sonst die Ventileinheiten beschädigt werden.
Vorteile:
• Einfache Handhabung.
• Sichere Verriegelung.
• Absolut dicht.
• Strömungsgünstige Ausbildung des Durchflussbereiches.
• Als Abreißkupplung zu verwenden (Push-Pull).
Eigenschaften: Die Größe 2 entspricht mit der Steckkeilform und Anordnung der Ventile der ISO- 7241-1 A.

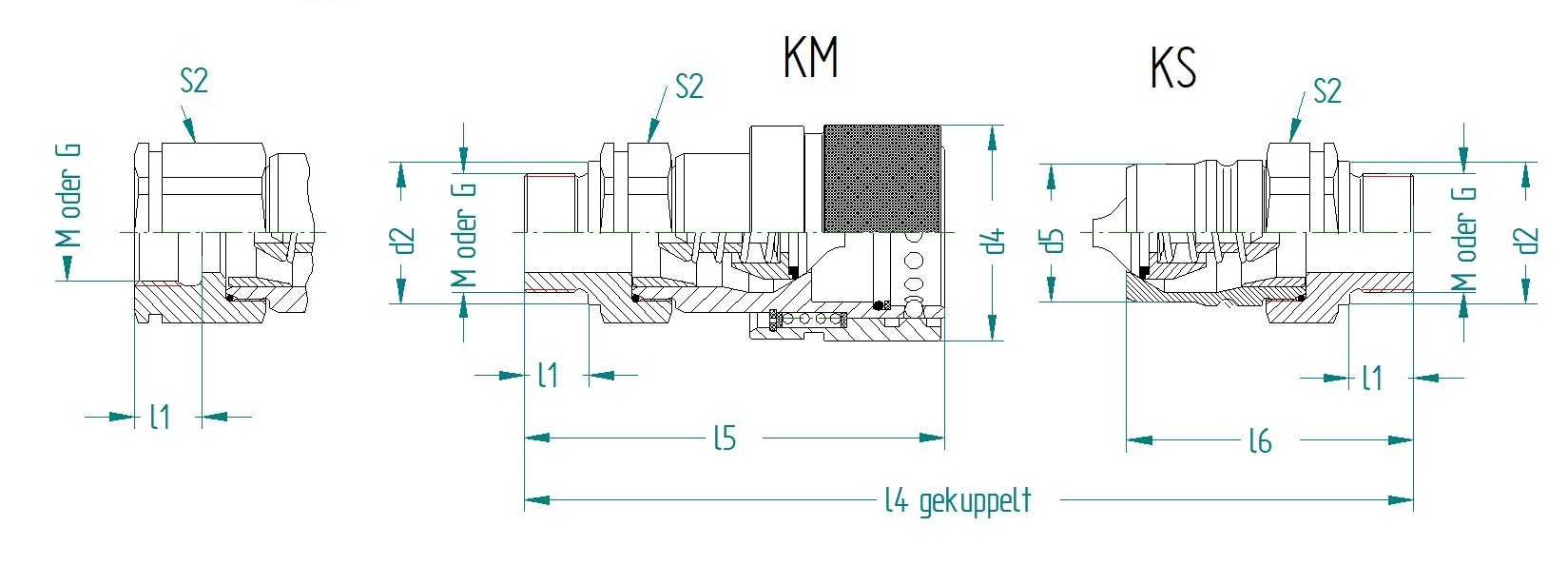

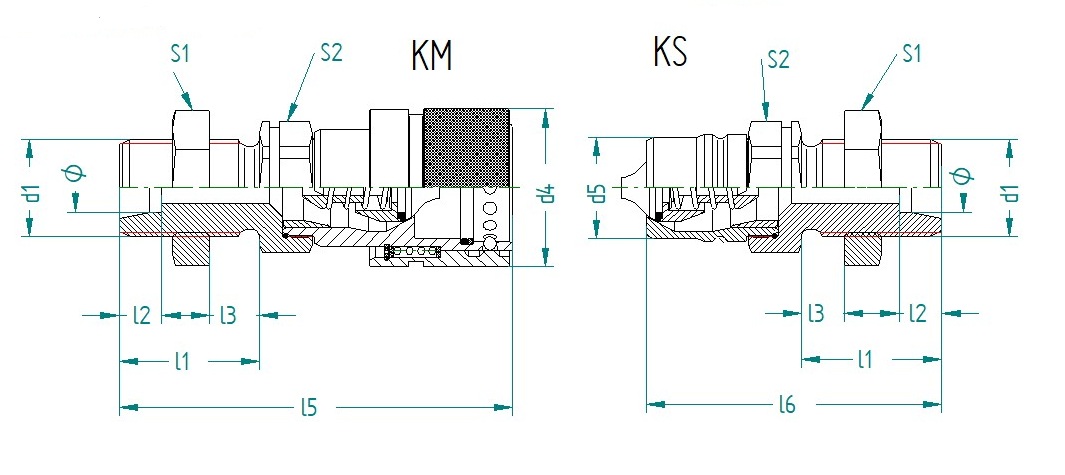

Sie sind mit verschiedenen Gewindeanschlüssen lieferbar. Auch im Katalog nicht aufgeführte Gewindeanschlussformen und -größen sind auf Anfrage lieferbar.
Werkstoff: Verzinkter Stahl (Cr3), alle verschleiß-beanspruchten Komponenten carbonitriert oder induktivgehärtet.
Dichtung: Standard-Dichtung aus NBR
Betriebstemperatur: Mit NBR Standard-Dichtung –30°C+100°C
Stützring: Aus PTFE
Lagerung: Kupplungen sind 6 Monate bei Lagerbedingungen nach DIN 7716 lagerfähig.
