Rohranschluss nach DIN 2353/ISO 8434-1

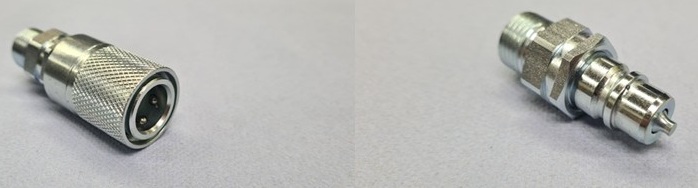

Anwendung: Schnellverschlusskupplungen sind beidseitig absperrende Steckkupplungen mit Kugelverriegelung. Die Ventile in Muffe und Stecker öffnen und schließen beim Kupplungsvorgang automatisch.
Die Verriegelungshülse kann nach zwei Seiten Push-Pull betätigt werden. In Verbindung mit einem Abreißgehäuse kann die Schnellverschlusskupplung als Abreißkupplung verwendet werden. Dabei ist zu berücksichtigen, dass muffenseitig eine Schlauchleitung vorgesehen wird, um eine Hubbewegung zu ermöglichen. Das Kuppeln unter Druck stehender Kupplungshälften ist zu vermeiden, da sonst die Ventileinheiten beschädigt werden.
Vorteile:
• Einfache Handhabung.
• Sichere Verriegelung.
• Absolut dicht.
• Strömungsgünstige Ausbildung ...

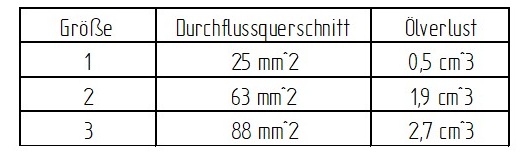

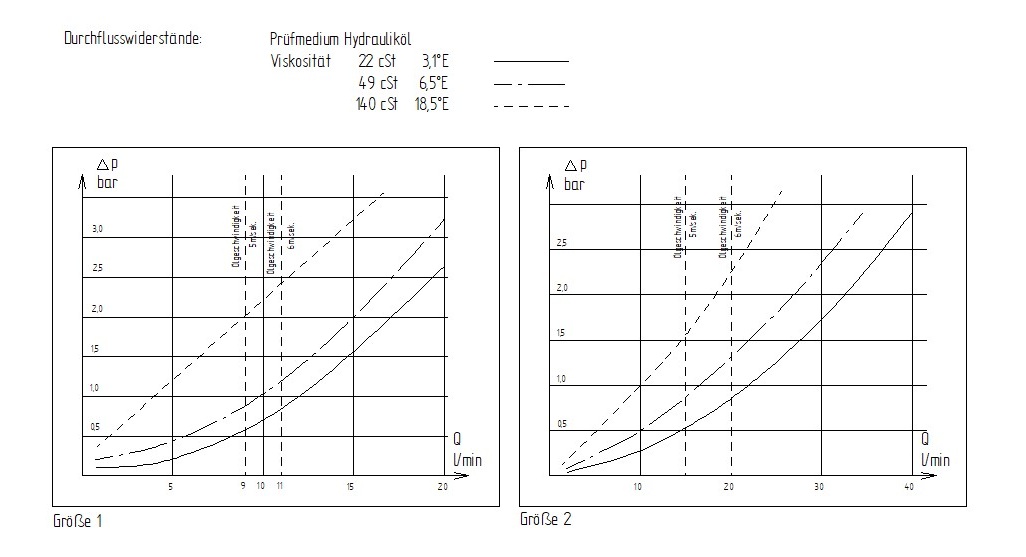

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Baugröße Rohr L1 L2 L4 L5 L6 d1 d4 d5 S2
KM 111-105-002 TPP
KS 111-105-002 TPP 		Stahl, verz. NBR 300 1 06 L 10 7 85 60 42 M 12x1,5 25 12 19
KM 111-106-002 TPP
KS 111-106-002 TPP 		Stahl, verz. NBR 300 1 08 L 10 7 85 60 42 M 14x1,5 25 12 19
KM 113-205-002 LPP
KS 113-205-002 LPP 		Stahl, verz. NBR 270 2 06 L 10 7 104 70 52 M 12x1,5 31 17,5 22
KM 113-206-002 LPP
KS 113-206-002 LPP 		Stahl, verz. NBR 270 2 08 L 10 7 104 70 52 M 14x1,5 31 17,5 22
KM 113-208-002 LPP
KS 113-208-002 LPP 		Stahl, verz. NBR 270 2 10 L 11 7 106 71 53 M 16x1,5 31 17,5 22
KM 111-104-003 TPP
KS 111-104-003 TPP 		Stahl, verz. NBR 300 1 06 S 12 7 89 62 44 M 14x1,5 25 12 19
KM 111-105-003 TPP
KS 111-105-003 TPP 		Stahl, verz. NBR 300 1 08 S 12 7 89 62 44 M 16x1,5 25 12 19
KM 113-205-003 LPP
KS 113-205-003 LPP 		Stahl, verz. NBR 270 2 08 S 12 7 108 72 54 M 16x1,5 31 17,5 22
KM 113-206-003 LPP
KS 113-206-003 LPP 		Stahl, verz. NBR 270 2 10 S 12 7,5 108 72 54 M 18x1,5 31 17,5 22
KM 113-208-003 LPP
KS 113-208-003 LPP 		Stahl, verz. NBR 270 2 12 S 12 7,5 108 72 54 M 20x1,5 31 17,5 22
