Einschraubloch nach DIN 3852 T1/ISO 9974-1 metrisch

Einschraubloch nach DIN 3852 T2/ISO 1179-1 Rohrgewinde

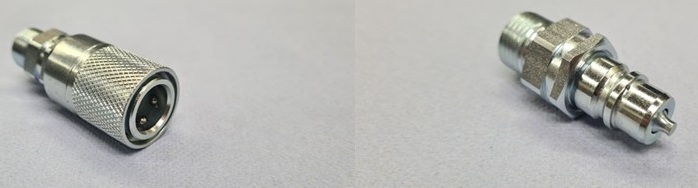

Anwendung: Schnellverschlusskupplungen sind beidseitig absperrende Steckkupplungen mit Kugelverriegelung. Die Ventile in Muffe und Stecker öffnen und schließen beim Kupplungsvorgang automatisch.
Die Verriegelungshülse kann nach zwei Seiten Push-Pull betätigt werden. In Verbindung mit einem Abreißgehäuse kann die Schnellverschlusskupplung als Abreißkupplung verwendet werden. Dabei ist zu berücksichtigen, dass muffenseitig eine Schlauchleitung vorgesehen wird, um eine Hubbewegung zu ermöglichen. Das Kuppeln unter Druck stehender Kupplungshälften ist zu vermeiden, da sonst die Ventileinheiten beschädigt werden.
Vorteile:
• Einfache Handhabung.
• Sichere Verriegelung.
• Absolut dicht.
• Strömungsgünstige Ausbildung ...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Baugröße M/G L1 d4 d5 L4 L5 L6 S2
KM 111-105-006 TPP
KS 111-105-006 TPP 		Stahl, verz. NBR 300 1 M 12x1,5 13 25 12 91 63 45 19
KM 111-106-006 TPP
KM 111-106-006 TPP 		Stahl, verz. NBR 300 1 M 14x1,5 13 25 12 91 63 45 19
KM 113-206-006 LPP
KS 113-206-006 LPP 		Stahl, verz. NBR 270 2 M 14x1,5 13 31 17,5 108 72 54 22
KM 113-208-006 LPP
KS 113-208-006 LPP 		Stahl, verz. NBR 270 2 M 16x1,5 13 31 17,5 108 72 54 22
KM 111-104-007 TPP
KS 111-104-007 TPP 		Stahl, verz. NBR 300 1 G 1/8 9 25 12 85 60 42 19
KM 111-106-007 TPP
KS 111-106-007 TPP 		Stahl, verz. NBR 300 1 G 1/4 13 25 12 89 62 44 19
KM 113-106-007 R.
KS 113-106-007 R. 		Stahl, verz. NBR 500 1 G 1/4 13 28 14 66 50 32 19
KM 113-206-007 LPP
KS 113-206-007 LPP 		Stahl, verz. NBR 270 2 G 1/4 13 31 17,5 98 67 49 22
KM 113-210-007 LPP
KS 113-210-007 LPP 		Stahl, verz. NBR 270 2 G 3/8 13 31 17,5 98 66 48 22
