Rohranschluss nach DIN 2353/ISO 8434-1

Die Schottlängen sind nicht mit der ISO 8434 identisch!

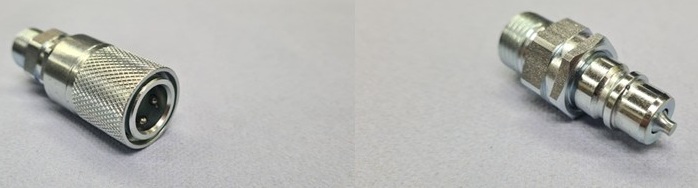

Anwendung: Schnellverschlusskupplungen sind beidseitig absperrende Steckkupplungen mit Kugelverriegelung. Die Ventile in Muffe und Stecker öffnen und schließen beim Kupplungsvorgang automatisch.
Die Verriegelungshülse kann nach zwei Seiten Push-Pull betätigt werden. In Verbindung mit einem Abreißgehäuse kann die Schnellverschlusskupplung als Abreißkupplung verwendet werden. Dabei ist zu berücksichtigen, dass muffenseitig eine Schlauchleitung vorgesehen wird, um eine Hubbewegung zu ermöglichen. Das Kuppeln unter Druck stehender Kupplungshälften ist zu vermeiden, da sonst die Ventileinheiten beschädigt werden.
Vorteile:
• Einfache Handhabung.
• Sichere Verriegelung.
• Absolut dicht.
• Strömungsgünstige Ausbildung ...

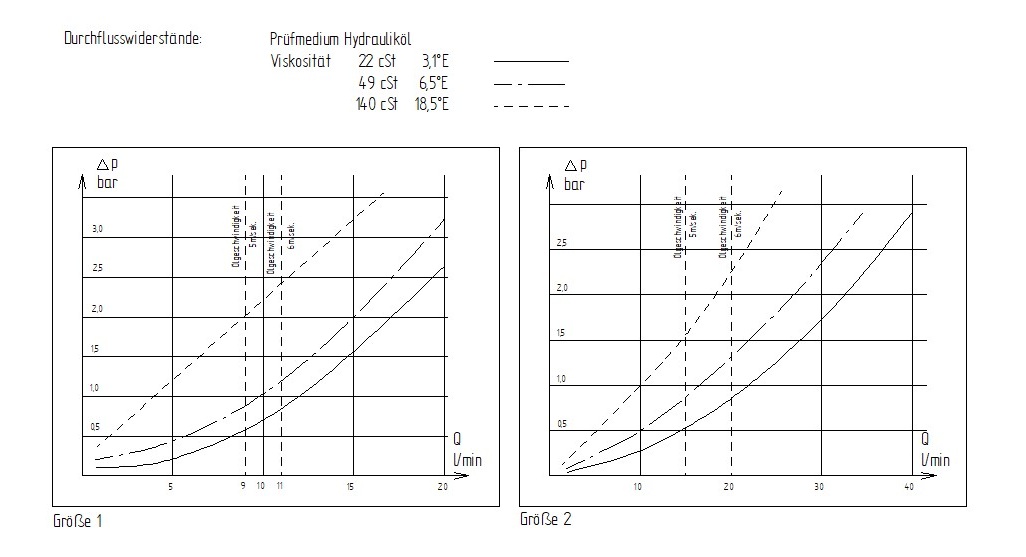

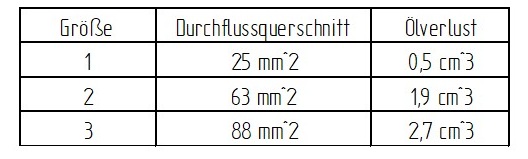

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Baugröße Rohr L1 L2 L3 L5 L6 d1 d4 d5 S1 S2
KM 111-105-S02 TPP
KS 111-105-S02 TPP 		Stahl, verz. NBR 300 1 06 L 25 7 9 75 57 M 12x1,5 25 12 17 19
KM 111-106-S02 TPP
KS 111-106-S02 TPP 		Stahl, verz. NBR 300 1 08 L 25 7 9 75 57 M 14x1,5 25 12 19 19
KM 113-205-S02 LPP
KS 113-205-S02 LPP 		Stahl, verz. NBR 270 2 06 L 25 7 9 86 68 M 12x1,5 31 17,5 17 22
KM 113-206-S02 LPP
KS 113-206-S02 LPP 		Stahl, verz. NBR 270 2 08 L 25 7 9 86 68 M 14x1,5 31 17,5 19 22
KM 113-208-S02 LPP
KS 113-208-S02 LPP 		Stahl, verz. NBR 270 2 10 L 26 7 9 86 68 M 16x1,5 31 17,5 22 22
KM 111-105-S03 TPP
KS 111-105-S03 TPP 		Stahl, verz. NBR 300 1 08 S 27 7 9 77 59 M 16x1,5 25 12 22 19
KM 113-205-S03 LPP
KS 113-205-S03 LPP 		Stahl, verz. NBR 270 2 08 S 27 7 9 87 69 M 16x1,5 31 17,5 22 22
KM 113-206-S03 LPP
KS 113-206-S03 LPP 		Stahl, verz. NBR 270 2 10 S 27 7,5 9 87 69 M 18x1,5 31 17,5 24 22
KM 113-208-S03 LPP
KS 113-208-S03 LPP 		Stahl, verz. NBR 270 2 12 S 27 7,5 9 87 69 M 20x1,5 31 17,5 27 22
