Einschraublöcher Rohrgewinde für kegelige

Gewindezapfen DIN 3852-2 Form C

Material: Welle 1.4104, Gehäuse1.4305 + FKM
Gewinde: Außen - und Innengewinde BSP rechtsgängig

Betriebsdruck: 0 bis 200 bar

Bemerkung: Sanfte Drehung auf Kugellagern
Verwendung: Öl, Luft, Wasser, Gas etc.

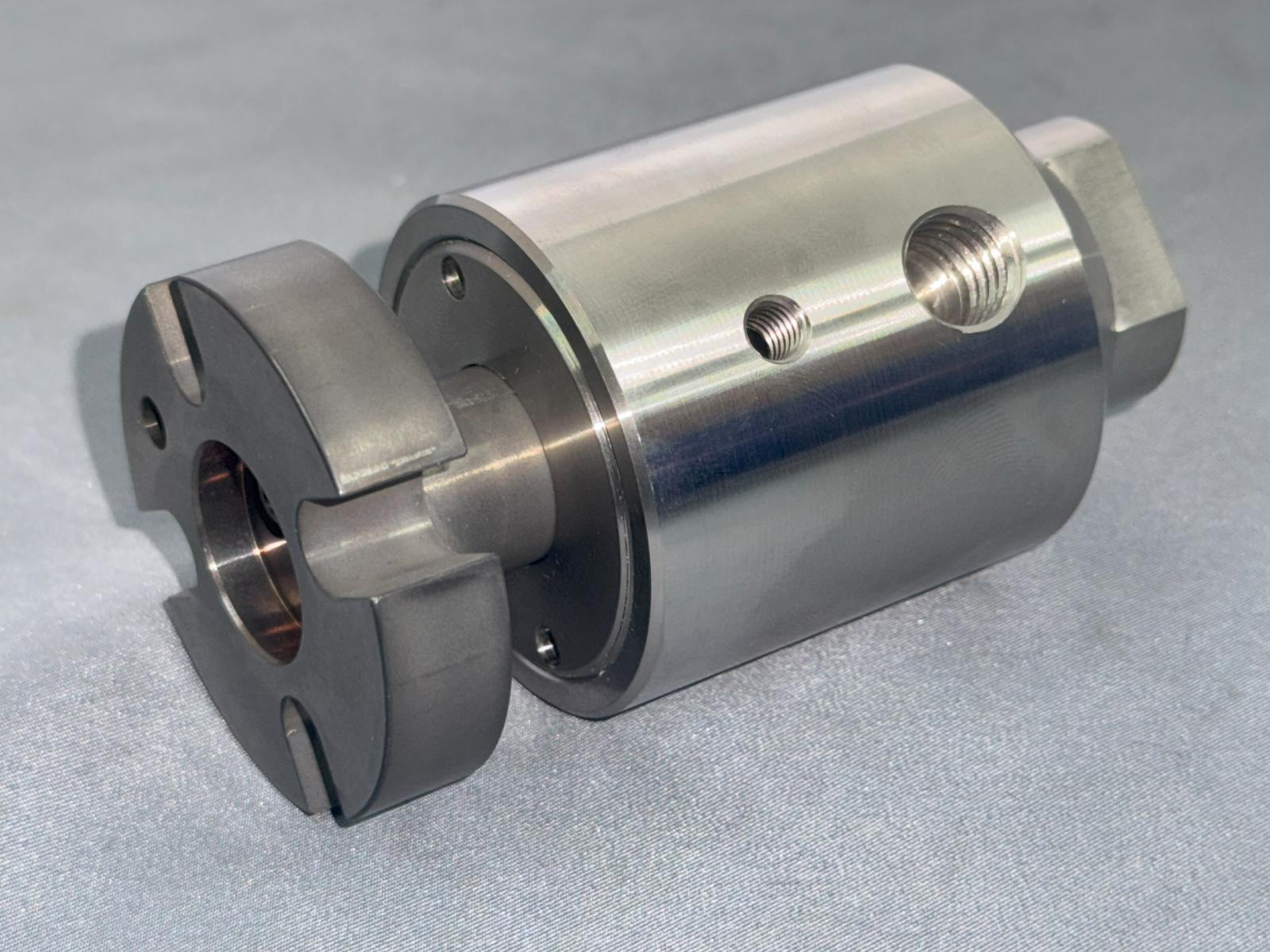

2 Wege Drehdurchführung VA

2 Wege Drehdurchführung VA

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN A DN Baugröße B C D E F G H I J K L M N O P Bauform
78 0162 0003 1.4104 FKM 200 G 1/4 2x3,2 1 50 20 H7 24 30 50 97,5 64,5 44 10 10 12 15 35 10 8,5 zweiadrig, axial
78 0262 0003 1.4104 FKM 200 G 3/8 2x7,0 2 60 30 H7 38 42 60 130 89 61,5 27 12 12 20 45 14 8,5 zweiadrig, axial
78 0362 0003 1.4104 FKM 200 G 1/2 2x12,0 3 80 35 H7 45 50 80 146 98 68 25 15 12 20 65 21 8,5 zweiadrig, axial
78 0362 0005 1.4104 FKM 200 G 3/4 2x12,0 3 80 35 H7 45 50 80 146 98 68 25 15 12 20 65 21 8,5 zweiadrig, axial
78 0462 0003 1.4104 FKM 200 G 1 2x18,0 4 99 60 H7 70 70 90 207,5 139 95,5 18 15 15 30 80 29 10,5 zweiadrig, axial
  • 78 0162 0003
    2 Wege-DG Gr.1 G1/4 - Flansch 50mm, FKM, 1.4104, 2xDN= 3,2mm, max. Pb= 200 bar,
  • 78 0262 0003
    Wege-DG Gr. 2 G3/8 - Flansch 60mm, FKM, 1.4104, 2xDN= 7,0 mm, max. Pb= 200 bar,
  • 78 0362 0003
    2 Wege-DG Gr. 3 G1/2 - Flansch 80mm, FKM, 1.4104, 2xDN= 12,0 mm, max. Pb= 200 bar,
  • 78 0362 0005
    2 Wege-DG Gr. 3 G3/4 - Flansch 80mm, FKM, 1.4104, 2xDN= 12,0 mm, max. Pb= 200 bar,
  • 78 0462 0003
    2-Wege-DG Gr.4 G1 - Flansch, FKM, 1.4104, 2xDN= 18mm, max. Pb= 200bar,
