Rohranschluss nach DIN 2353/ISO 8434-1

Die Schottlängen sind nicht mit der ISO 8434 identisch

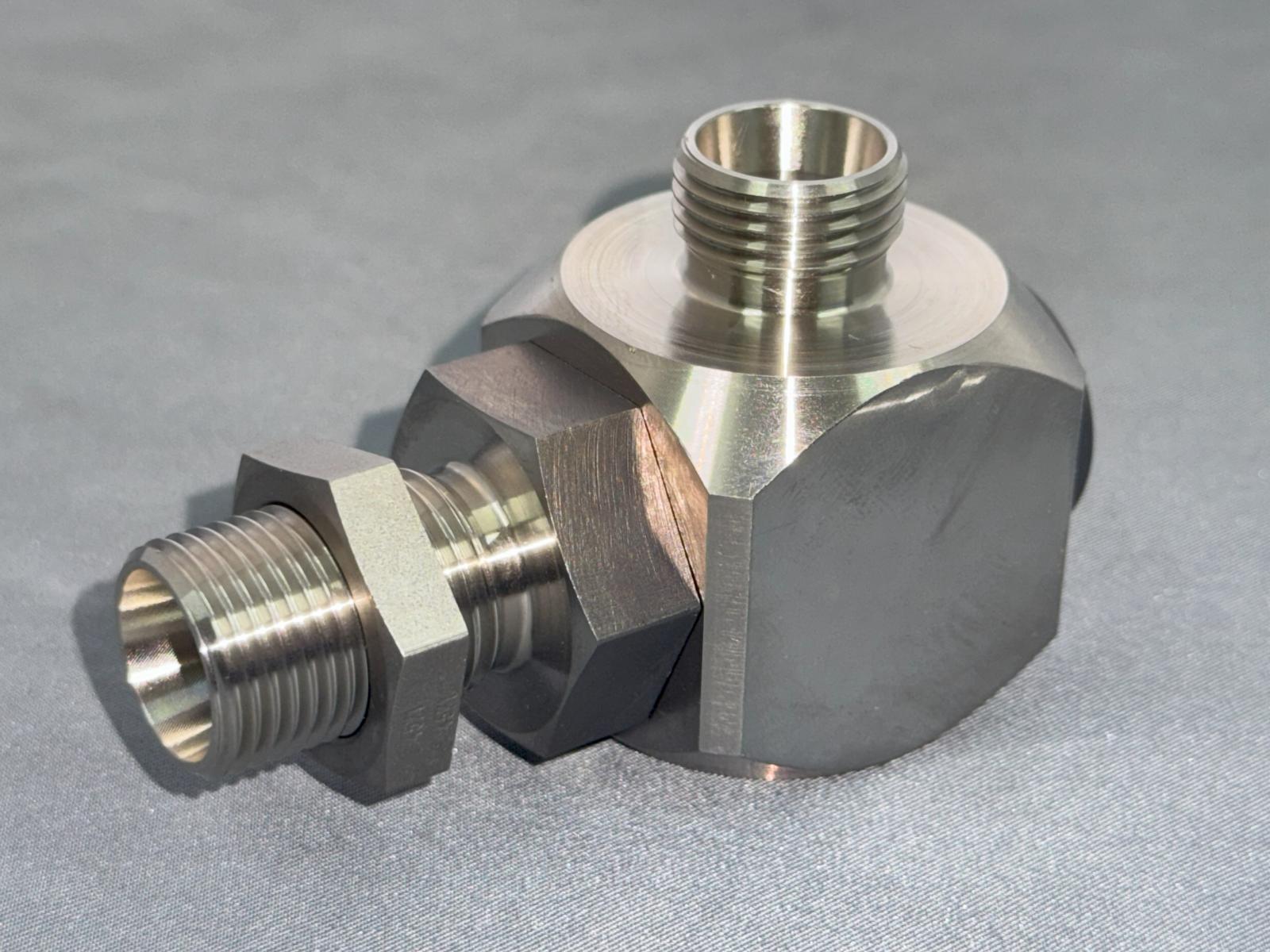

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungs-werkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereich...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 L5 L6 h d2 S1 S2 S3 Bauform
81V 0221 0505 0252 1.4404 FKM 250 06 L 4 0 64 46 7 23,5 25 10 7 M 12x1,5 27 17 19 einadrig, winklig
81V 2221 0808 0252 1.4404 FKM 250 10 L 7 2 72 51 7 27 26 11 7 M 16x1,5 32 22 24 einadrig, winklig
81V 3221 1010 0252 1.4404 FKM 250 12 L 10 3 78 54 7 29 26 11 7 M 18x1,5 36 24 27 einadrig, winklig
81V 4221 1313 0252 1.4404 FKM 250 15 L 12 4 83 57 7 32 27 12 7 M 22x1,5 40 30 32 einadrig, winklig
81V 5221 1616 0252 1.4404 FKM 160 18 L 15 5 90 61 7 34,5 27 12 7,5 M 26x1,5 45 36 36 einadrig, winklig
81V 6221 2020 0252 1.4404 FKM 160 22 L 19 6 109 74 11 41,5 34 14 7,5 M 30x2,0 55 41 41 einadrig, winklig
81V 7221 2525 0252 1.4404 FKM 160 28 L 24 7 123 82 11 46,5 34 14 7,5 M 36x2,0 65 46 50 einadrig, winklig
81V 8221 3232 0252 1.4404 FKM 160 35 L 30 8 141 95 15 53,5 42 16 10,5 M 45x2,0 75 55 55 einadrig, winklig
81V 0221 0404 0353 1.4404 FKM 400 06 S 4 0 64 46 7 25,5 25 12 7 M 14x1,5 27 19 19 einadrig, winklig
81V 0221 0505 0353 1.4404 FKM 400 08 S 4 0 64 46 7 25,5 25 12 7 M 16x1,5 27 22 19 einadrig, winklig
81V 2221 0606 0353 1.4404 FKM 400 10 S 7 2 73 52 8 28 27 12 7,5 M 18x1,5 32 24 24 einadrig, winklig
81V 2221 0808 0353 1.4404 FKM 400 12 S 7 2 73 52 8 28 27 12 7,5 M 20x1,5 32 27 24 einadrig, winklig
81V 3221 1010 0353 1.4404 FKM 400 14 S 10 3 81 57 8 32 29 14 8 M 22x1,5 36 30 27 einadrig, winklig
81V 4221 1313 0353 1.4404 FKM 400 16 S 12 4 85 59 8 34 29 14 8,5 M 24x1,5 40 32 32 einadrig, winklig
81V 5221 1616 0353 1.4404 FKM 250 20 S 16 5 95 66 8 38,5 32 16 10,5 M 30x2,0 45 41 36 einadrig, winklig
81V 6221 2020 0353 1.4404 FKM 250 25 S 19 6 113 78 11 45,5 38 18 12 M 36x2,0 55 46 41 einadrig, winklig
81V 7221 2525 0353 1.4404 FKM 250 30 S 24 7 129 88 11 52,5 40 20 13,5 M 42x2,0 65 50 50 einadrig, winklig
81V 8221 3232 0353 1.4404 FKM 250 38 S 30 8 143 97 12 59,5 44 22 16 M 52x2,0 75 65 55 einadrig, winklig
