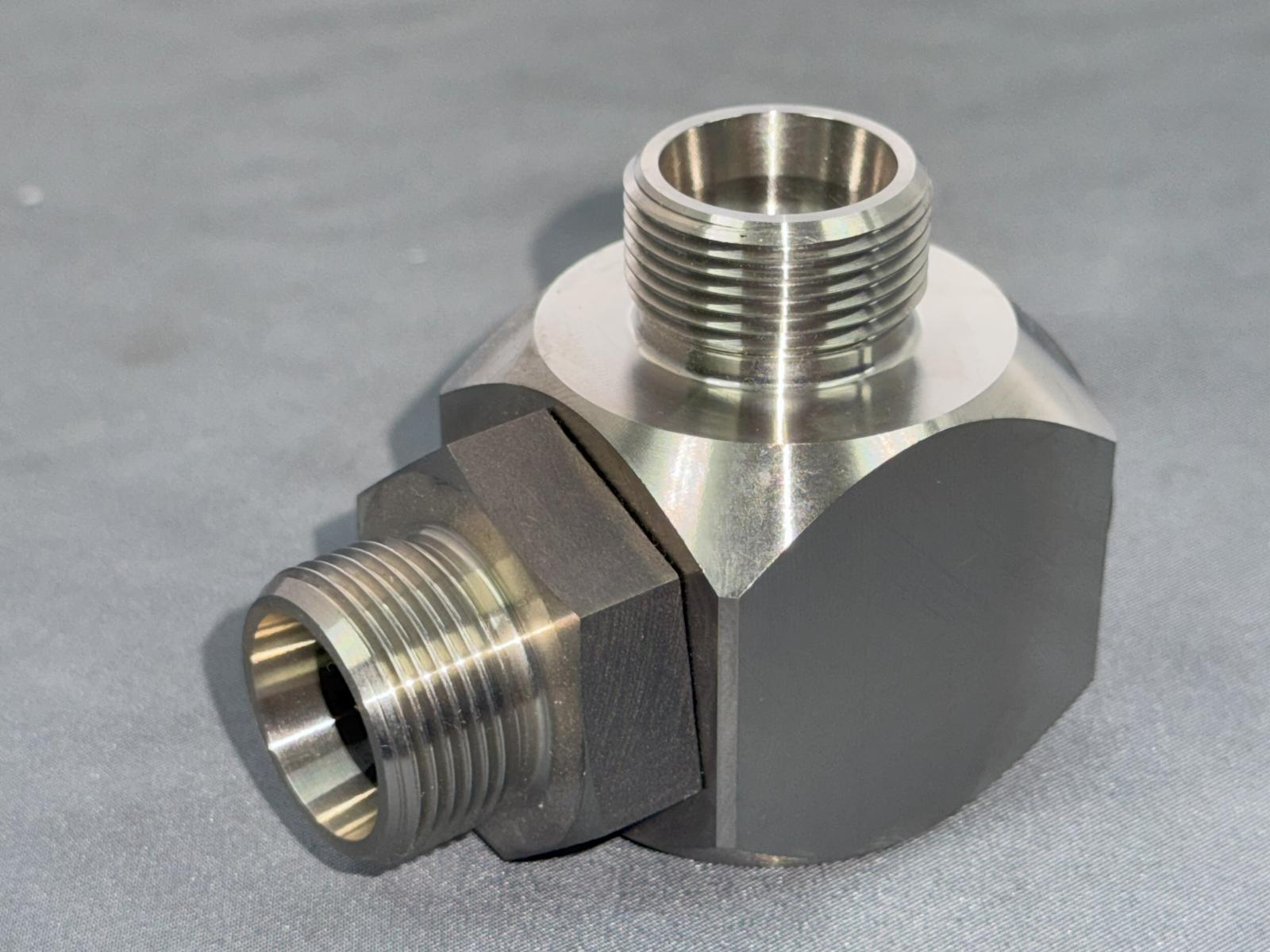

Rohranschluss nach DIN 2353/ISO 8434-1

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungs-werkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereich...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 h d2 S1 S3 Bauform
81V 0221 0505 0202 1.4404 FKM 250 06 L 4 0 49 31 10 23,5 7 M 12x1,5 27 19 einadrig, winklig
81V 0221 0606 0202 1.4404 FKM 250 08 L 4 0 49 31 10 23,5 7 M 14x1,5 27 19 einadrig, winklig
81V 2221 0808 0202 1.4404 FKM 250 10 L 7 2 57 36 11 27 7 M 16x1,5 32 24 einadrig, winklig
81V 3221 1010 0202 1.4404 FKM 250 12 L 10 3 63 39 11 28,5 7 M 18x1,5 35 27 einadrig, winklig
81V 4221 1313 0202 1.4404 FKM 250 15 L 12 4 68 42 12 32 7 M 22x1,5 40 32 einadrig, winklig
81V 5221 1616 0202 1.4404 FKM 160 18 L 15 5 75 46 12 34,5 7,5 M 26x1,5 45 36 einadrig, winklig
81V 6221 2020 0202 1.4404 FKM 160 22 L 19 6 89 54 14 41,5 7,5 M 30x2,0 55 41 einadrig, winklig
81V 7221 2525 0202 1.4404 FKM 160 28 L 24 7 103 62 14 46,5 7,5 M 36x2,0 65 50 einadrig, winklig
81V 8221 3232 0202 1.4404 FKM 160 35 L 30 8 115 69 16 53,5 10,5 M 45x2,0 75 55 einadrig, winklig
81V 0221 0404 0303 1.4404 FKM 400 06 S 4 0 51 33 12 25,5 7 M 14x1,5 27 19 einadrig, winklig
81V 0221 0505 0303 1.4404 FKM 400 08 S 4 0 51 33 12 25,5 7 M 16x1,5 27 19 einadrig, winklig
81V 2221 0606 0303 1.4404 FKM 400 10 S 7 2 58 37 12 28 7,5 M 18x1,5 32 24 einadrig, winklig
81V 2221 0808 0303 1.4404 FKM 400 12 S 7 2 58 37 12 28 7,5 M 20x1,5 32 24 einadrig, winklig
81V 3221 1010 0303 1.4404 FKM 400 14 S 10 3 66 42 14 31,5 8 M 22x1,5 35 27 einadrig, winklig
81V 4221 1313 0303 1.4404 FKM 400 16 S 12 4 70 44 14 34 8,5 M 24x1,5 40 32 einadrig, winklig
81V 5221 1616 0303 1.4404 FKM 250 20 S 16 5 79 50 16 38,5 10,5 M 30x2,0 45 36 einadrig, winklig
81V 6221 2020 0303 1.4404 FKM 250 25 S 19 6 93 58 18 45,5 12 M 36x2,0 55 41 einadrig, winklig
81V 7221 2525 0303 1.4404 FKM 250 30 S 24 7 109 68 20 52,5 13,5 M 42x2,0 65 50 einadrig, winklig
81V 8221 3232 0303 1.4404 FKM 250 38 S 30 8 121 75 22 59,5 16 M 52x2,0 75 55 einadrig, winklig
