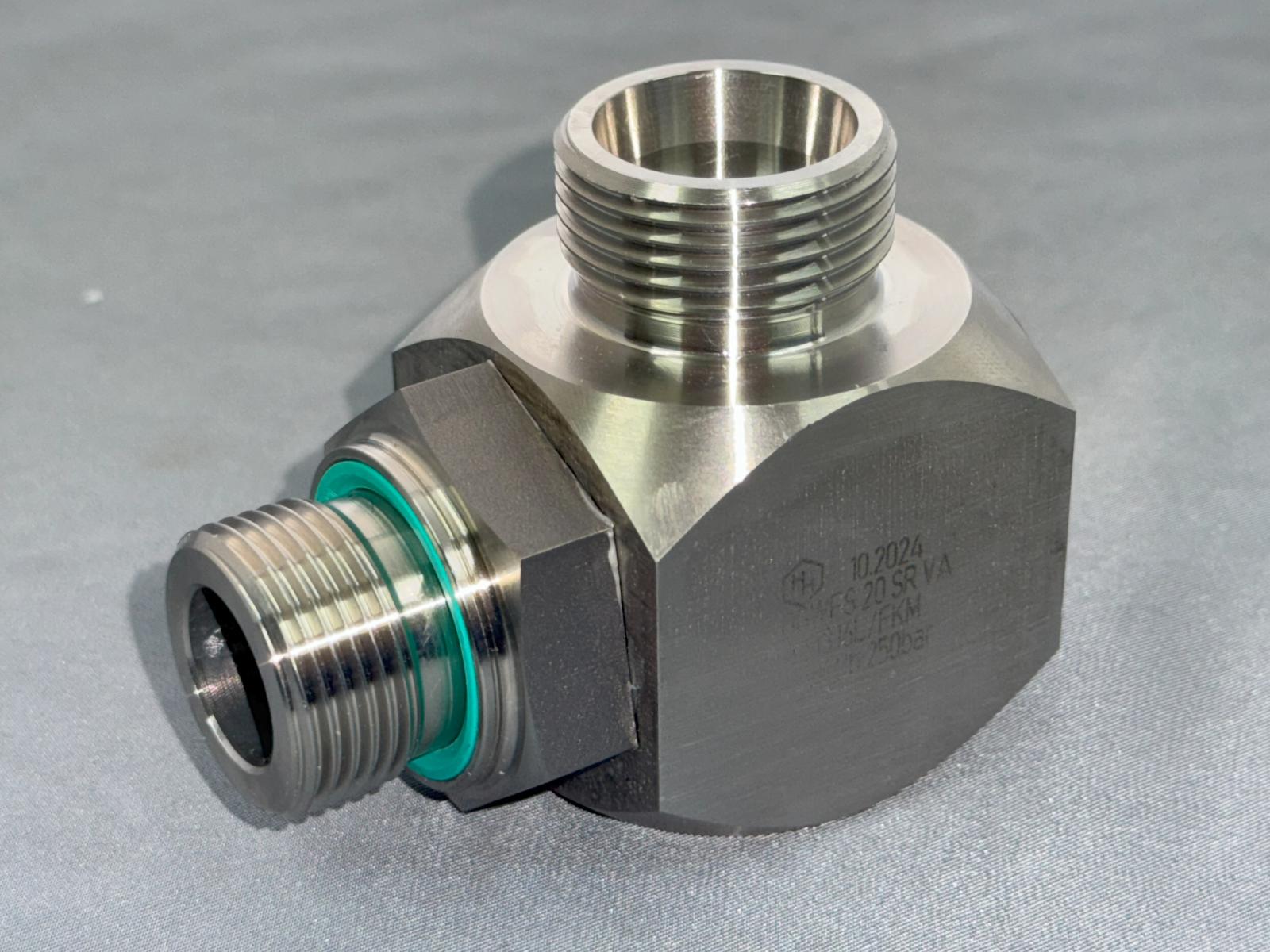

Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 9974-2, metrisch

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungs-werkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereich...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr M DN Baugröße L1 L2 L3 i L4 h d d2 S1 S3 Bauform
81V 0221 0504 02E4 1.4404 FKM 250 06 L M 10x1,0 ED 4 0 40 21 10 8 23,5 7 14 M 12x1,5 27 19 einadrig, winklig
81V 0221 0505 02E4 1.4404 FKM 250 06 L M 12x1,5 ED 4 0 41 22 10 12 23,5 7 17 M 12x1,5 27 19 einadrig, winklig
81V 0221 0605 02E4 1.4404 FKM 250 08 L M 12x1,5 ED 4 0 41 22 10 12 23,5 7 17 M 14x1,5 27 19 einadrig, winklig
81V 0221 0606 02E4 1.4404 FKM 250 08 L M 14x1,5 ED 4 0 41 22 10 12 23,5 7 19 M 14x1,5 27 19 einadrig, winklig
81V 2221 0806 02E4 1.4404 FKM 250 10 L M 14x1,5 ED 6 2 48 27 11 12 27 7 19 M 16x1,5 32 24 einadrig, winklig
81V 2221 0808 02E4 1.4404 FKM 250 10 L M 16x1,5 ED 7 2 48 27 11 12 27 7 22 M 16x1,5 32 24 einadrig, winklig
81V 2221 1008 02E4 1.4404 FKM 250 12 L M 16x1,5 ED 7 2 48 27 11 12 27 7 22 M 18x1,5 32 24 einadrig, winklig
81V 3221 1010 02E4 1.4404 FKM 250 12 L M 18x1,5 ED 8 3 55 30 11 12 28,5 7 24 M 18x1,5 35 27 einadrig, winklig
81V 3221 1310 02E4 1.4404 FKM 250 15 L M 18x1,5 ED 8 3 55 30 12 12 29,5 7 24 M 22x1,5 35 27 einadrig, winklig
81V 4221 1613 02E4 1.4404 FKM 160 18 L M 22x1,5 ED 12 4 59 33 12 14 32 7,5 27 M 26x1,5 40 32 einadrig, winklig
81V 5221 2016 02E4 1.4404 FKM 160 22 L M 26x1,5 ED 16 5 66 35 14 16 36,5 7,5 32 M 30x2,0 45 36 einadrig, winklig
81V 6221 2521 02E4 1.4404 FKM 160 28 L M 33x2,0 ED 19 6 78 41 14 18 41,5 7,5 40 M 36x2,0 55 41 einadrig, winklig
81V 7221 3226 02E4 1.4404 FKM 160 35 L M 42x2,0 ED 24 7 92 50 16 20 48,5 11 50 M 45x2,0 65 50 einadrig, winklig
81V 8221 4032 02E4 1.4404 FKM 160 42 L M 42x2,0 ED 30 8 102 56 16 22 53,5 11 55 M 52x2,0 75 55 einadrig, winklig
81V 0221 0405 03E4 1.4404 FKM 400 06 S M 12x1,5 ED 4 0 41 22 12 12 25,5 7 17 M 14x1,5 27 19 einadrig, winklig
81V 0221 0506 03E4 1.4404 FKM 400 08 S M 14x1,5 ED 4 0 41 22 12 12 25,5 7 19 M 16x1,5 27 19 einadrig, winklig
81V 2221 0608 03E4 1.4404 FKM 400 10 S M 16x1,5 ED 7 2 48 27 12 12 28 7,5 22 M 18x1,5 32 24 einadrig, winklig
81V 2221 0810 03E4 1.4404 FKM 400 12 S M 18x1,5 ED 8 2 48 27 12 12 28 7,5 24 M 20x1,5 32 24 einadrig, winklig
81V 3221 1011 03E4 1.4404 FKM 400 14 S M 20x1,5 ED 10 3 55 30 14 14 31,5 8 26 M 22x1,5 35 27 einadrig, winklig
81V 4221 1313 02E4 1.4404 FKM 400 16 S M 22x1,5 ED 12 4 59 33 14 14 34 8,5 27 M 24x1,5 40 32 einadrig, winklig
81V 5221 1617 03E4 1.4404 FKM 250 08 S M 27x2,0 ED 16 5 66 35 16 16 38,5 11 32 M 30x2,0 45 36 einadrig, winklig
81V 6221 2021 03E4 1.4404 FKM 250 25 S M 33x2,0 ED 19 6 78 41 18 18 45,5 12 40 M 36x2,0 55 41 einadrig, winklig
81V 7221 2526 03E4 1.4404 FKM 250 30 S M 42x2,0 ED 24 7 92 51 20 20 52,5 14 50 M 42x2,0 65 50 einadrig, winklig
81V 8221 3232 03E4 1.4404 FKM 250 38 S M 48x2,0 ED 30 8 102 56 22 22 59,5 16 55 M 52x2,0 75 55 einadrig, winklig
