Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

Einschraubloch nach DIN 3852 T2 /ISO 1179-1 (Rohrgewinde)

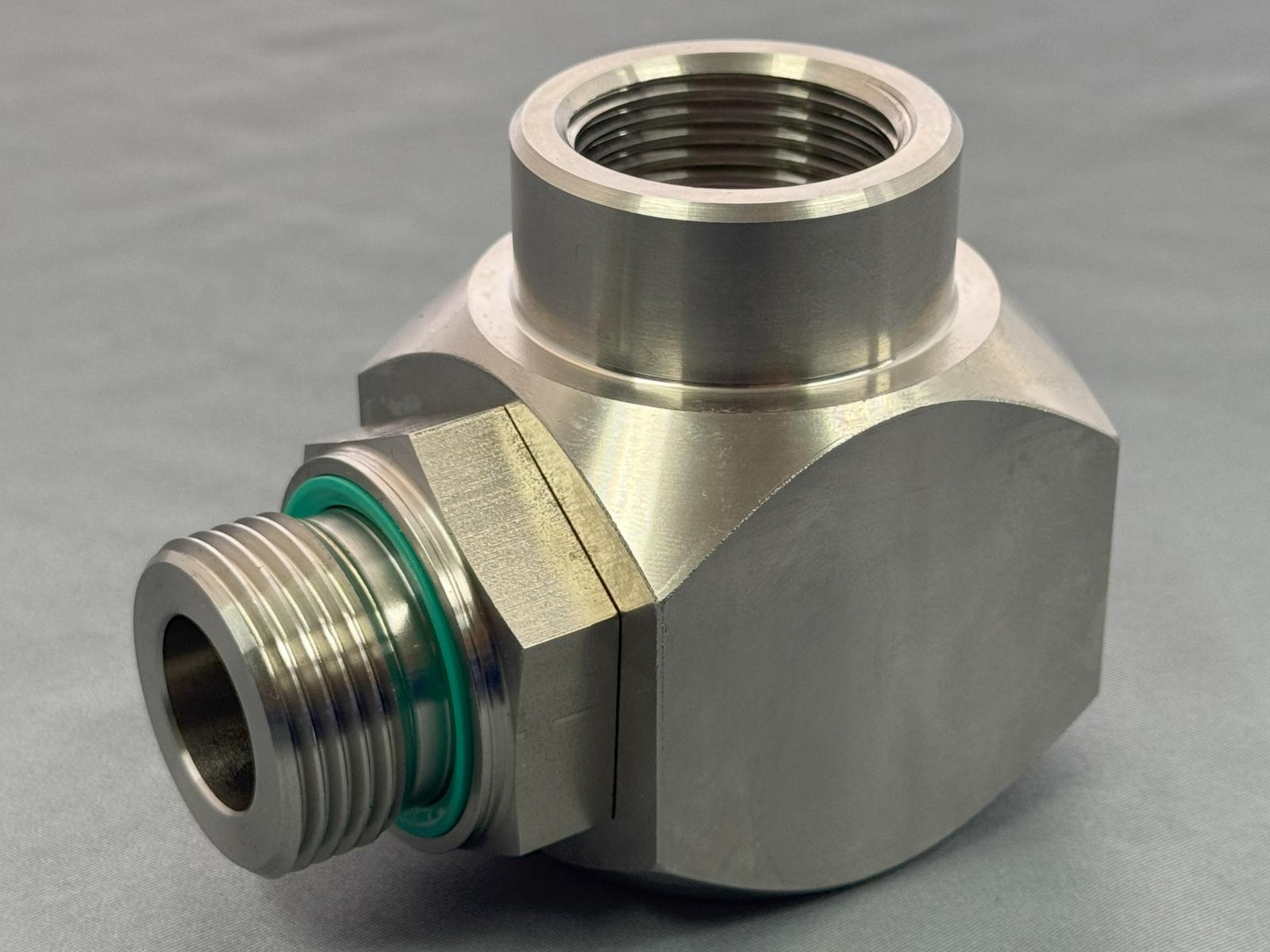

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungs-werkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereich...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G Baugröße DN L1 L2 i L4 f2 d Innengewinde S1 S3 Bauform
81V 0221 0404 07E5 1.4404 FKM 400 G 1/8 ED 0 4 40 21 8 21,5 11 14 G 1/8 27 19 einadrig, winklig
81V 0221 0606 07E5 1.4404 FKM 400 G 1/4 ED 0 4 41 22 12 25,5 14 19 G 1/4 27 19 einadrig, winklig
81V 2221 1010 07E5 1.4404 FKM 400 G 3/8 ED 2 7 47 26 12 30 14 22 G 3/8 32 22 einadrig, winklig
81V 3221 1313 07E5 1.4404 FKM 400 G 1/2 ED 3 10 55 30 14 31 17 27 G 1/2 35 27 einadrig, winklig
81V 5221 2020 07E5 1.4404 FKM 250 G 3/4 ED 5 16 64 35 16 36 19 32 G 3/4 45 36 einadrig, winklig
81V 6221 2525 07E5 1.4404 FKM 250 G 1 ED 6 19 76 41 18 45,5 21 40 G 1 55 41 einadrig, winklig
81V 7221 3232 07E5 1.4404 FKM 250 G 1 1/4 ED 7 24 92 51 20 52,5 23 50 G 1 1/4 65 50 einadrig, winklig
81V 8221 4040 07E5 1.4404 FKM 250 G 1 1/2 ED 8 30 102 56 22 59 25 55 G 1 1/2 75 55 einadrig, winklig
