Rohranschluss nach DIN 2353/ISO 8434-1

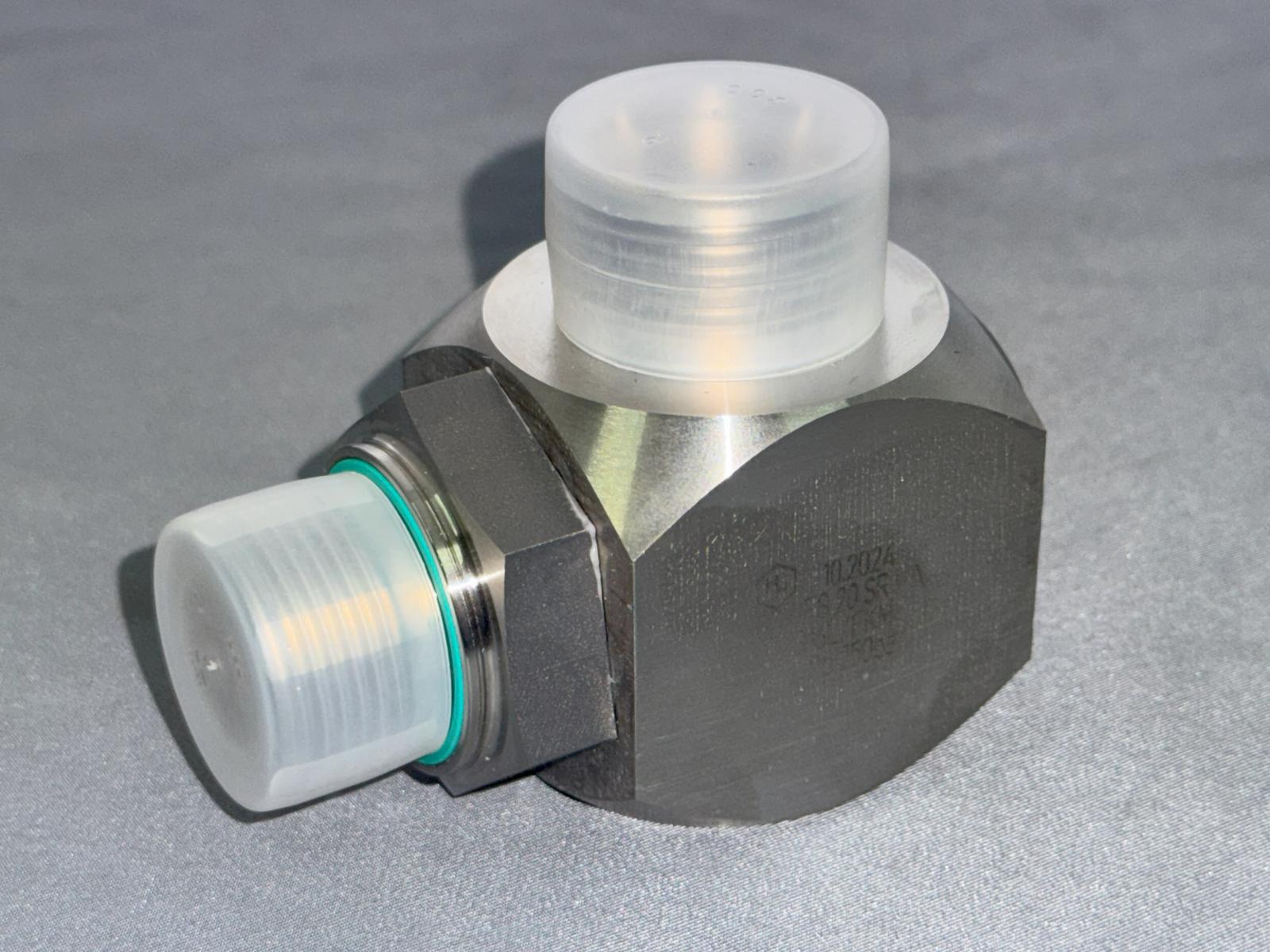

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereiche...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 h d2 S1 S2 Bauform
81S 0111 0505 0202 Stahl, verz. NBR 250 06 L 4 0 49 31 10 23,5 7 M 12x1,5 27 19 einadrig, winklig
81S 1111 0606 0202 Stahl, verz. NBR 250 08 L 6 1 54 33 10 25 7 M 14x1,5 30 22 einadrig, winklig
81S 2111 0808 0202 Stahl, verz. NBR 250 10 L 8 2 57 36 11 27 7 M 16x1,5 32 24 einadrig, winklig
81S 3111 1010 0202 Stahl, verz. NBR 250 12 L 10 3 63 39 11 29 7 M 18x1,5 36 27 einadrig, winklig
81S 4111 1313 0202 Stahl, verz. NBR 250 15 L 12 4 68 42 12 32 7 M 22x1,5 40 32 einadrig, winklig
81S 5111 1616 0202 Stahl, verz. NBR 160 18 L 15 5 75 46 12 34,5 7,5 M 26x1,5 45 36 einadrig, winklig
81S 6111 2020 0202 Stahl, verz. NBR 160 22 L 19 6 89 54 14 41,5 7,5 M 30x2,0 55 41 einadrig, winklig
81S 7111 2525 0202 Stahl, verz. NBR 160 28 L 24 7 103 62 14 46,5 7,5 M 36x2,0 65 50 einadrig, winklig
81S 8111 3232 0202 Stahl, verz. NBR 160 35 L 30 8 115 69 16 53,5 10,5 M 45x2,0 75 55 einadrig, winklig
81S 9111 4040 0202 Stahl, verz. NBR 160 42 L 36 9 147 90 16 61 11 M 52x2,0 90 70 einadrig, winklig
81S 0111 0404 0303 Stahl, verz. NBR 400 06 S 4 0 51 33 12 25,5 7 M 14x1,5 27 19 einadrig, winklig
81S 0111 0505 0303 Stahl, verz. NBR 400 08 S 4 0 51 33 12 25,5 7 M 16x1,5 27 19 einadrig, winklig
81S 1111 0606 0303 Stahl, verz. NBR 400 10 S 6 1 56 35 12 27 7,5 M 18x1,5 30 22 einadrig, winklig
81S 2111 0808 0303 Stahl, verz. NBR 400 12 S 8 2 58 37 12 28 7,5 M 20x1,5 32 24 einadrig, winklig
81S 3111 1010 0303 Stahl, verz. NBR 400 14 S 10 3 66 42 14 32 8 M 22x1,5 36 27 einadrig, winklig
81S 4111 1313 0303 Stahl, verz. NBR 400 16 S 12 4 70 44 14 34 8,5 M 24x1,5 40 32 einadrig, winklig
81S 5111 1616 0303 Stahl, verz. NBR 250 20 S 16 5 79 50 16 38,5 10,5 M 30x2,0 45 36 einadrig, winklig
81S 6111 2020 0303 Stahl, verz. NBR 250 25 S 19 6 93 58 18 45,5 12 M 36x2,0 55 41 einadrig, winklig
81S 7111 2525 0303 Stahl, verz. NBR 250 30 S 24 7 109 68 20 52,5 13,5 M 42x2,0 65 50 einadrig, winklig
81S 8111 3232 0303 Stahl, verz. NBR 250 38 S 30 8 121 75 22 59,5 16 M 52x2,0 75 55 einadrig, winklig
