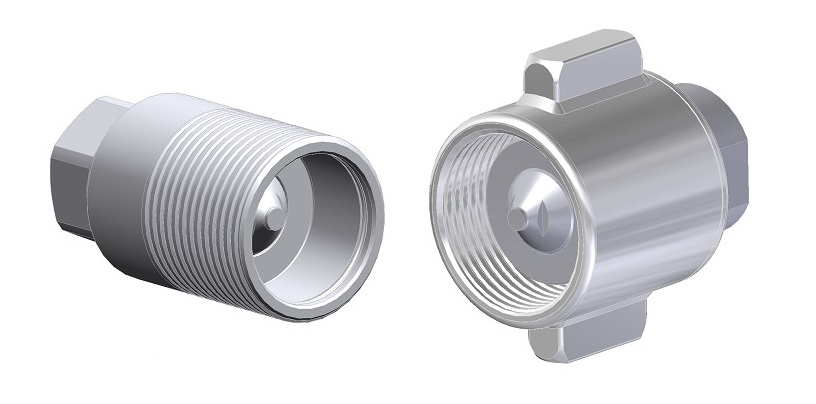

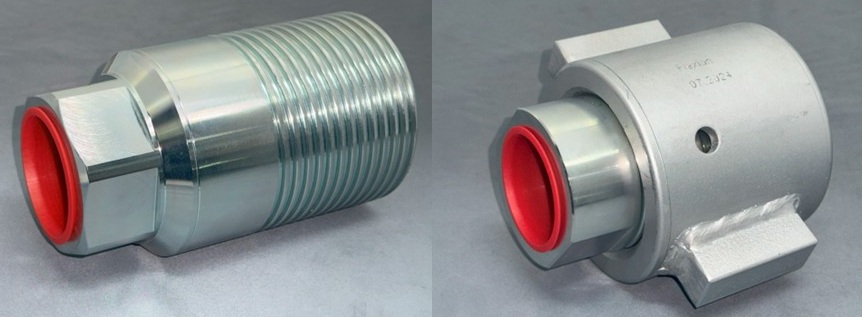

Schraubkupplunge Größe 9,10,11

Anwendung: Diese äußerst robusten Kupplungen haben große Durchflussquerschnitte und sind für Hammerbetrieb geeignet. Sie sind in der Erdölindustrie und im Offshorebereich im Einsatz.
Vorteile:
• Sicher gegen Druckstöße und Druckschwingungen.
• Robustes Spezialgewinde.
• Strömungsgünstige Ausbildung des Durchflussbereiches.
Werkstoff: Verzinkter Stahl (Cr3).
Dichtung: Standard-Dichtung aus H-PUR + NBR
Betriebstemperatur:
Mit NBR Standard-Dichtung –30°C bis +100°C
Stützring: Aus PTFE
Lagerung: Kupplungen sind 6 Monate bei Lagerbedingungen nach DIN 7716 lagerfähig.

Produkte

Artikel-Nr.	Material Gerät	Material Dichtung	PN	Durchflussquerschnitt	Baugröße	G	d1	d2	L1	L2	L3	L4	L5	L6	L7	SW
SKM 111-0950-007.2 42CrMo SKS 111-0950-007.2 42CrMo	Stahl, verz.	H-PUR + NBR	350	1530mm`2	9	G 2	4 Zoll 4	120	25,5	178	152	254,5	75,5	170	25	75
SKM 111-1060-007.2 SKS 111-1060-007.2	Stahl, verz.	H-PUR + NBR	350	2150mm`2	10	G 2 1/2	5 Zoll 4	150	37	217	183	312,5	87,5	200	25	95
SKM 111-1170-007 SKS 111-1170-007	Stahl, verz.	H-PUR + NBR	350	2800mm`2	11	G 3	6 Zoll 4	178	40,5	235	201	349	87	228	25	110

SKM 111-0950-007.2 42CrMo
SKM Gr.9 G2
SKS 111-0950-007.2 42CrMo
SKS Gr.9 G2
SKM 111-1060-007.2
SKM Gr.10 G2 1/2 IG, NBR, Stahl verzinkt, DN= 2160 mm^2, Pb= 350 bar,
SKS 111-1060-007.2
SKS Gr.10 G2 1/2 IG, NBR, Stahl verzinkt, DN= 2160 mm^2, Pb= 350 bar,
SKM 111-1170-007
SKM Gr.11 G3 IG, NBR, Stahl verzinkt, Pb= 350 bar, An= 2900mm^2, DN= 60,5mm,
SKS 111-1170-007
SKS Gr.11 G3 IG, NBR, Stahl verzinkt, Pb= 350 bar, AN= 2900 mm^2, DN= 60,5mm,
