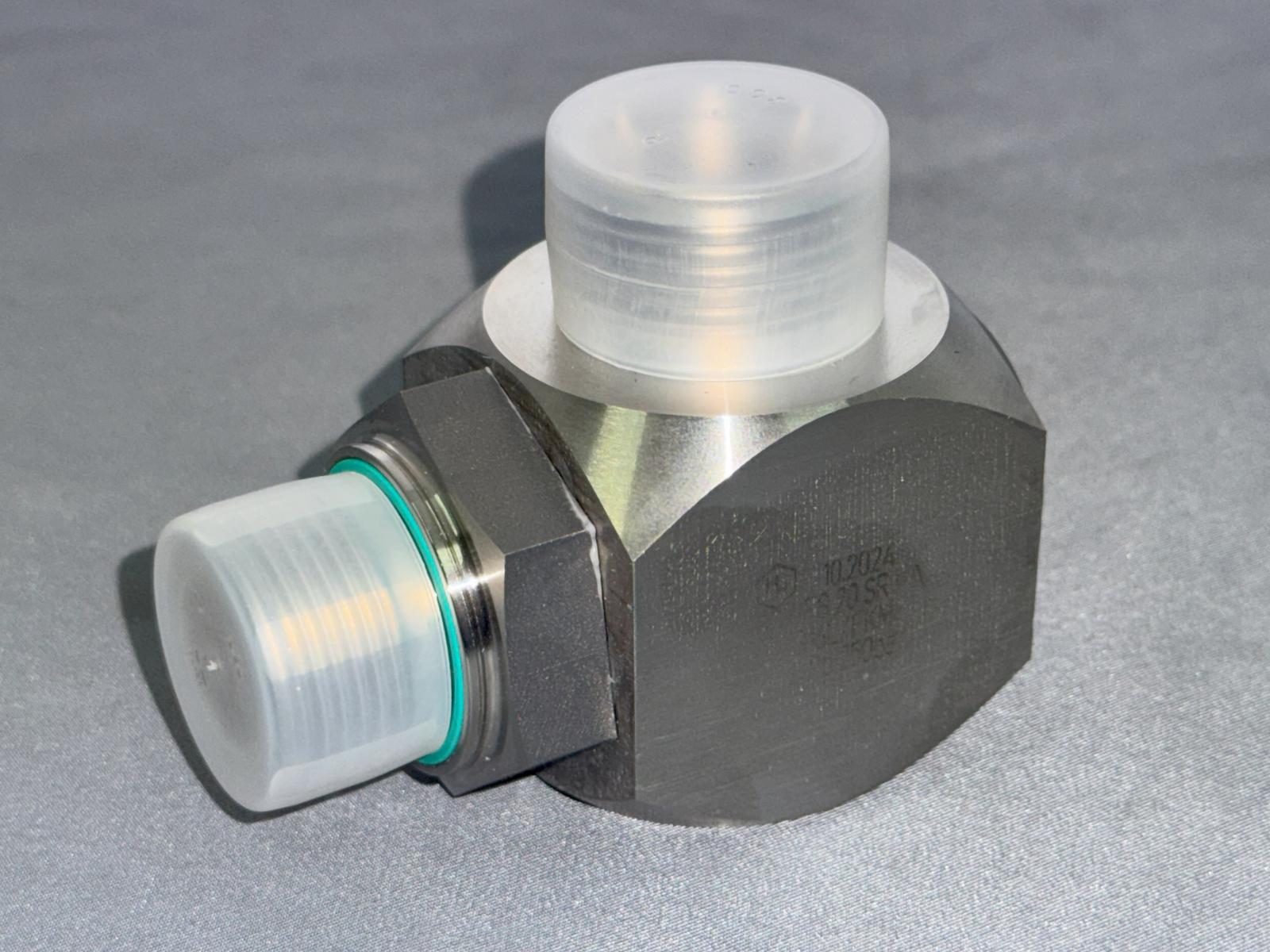

Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 9974-2 (metrisch)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereiche...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr M DN Baugröße L1 L2 i L3 L4 h d d2 S1 S3 Bauform
81S 0111 0504 02E4 Stahl, verz. NBR 250 06 L M 10x1,0 ED 4 0 40 21 8 10 23,5 7 14 M 12x1,5 27 19 einadrig, winklig
81S 0111 0505 02E4 Stahl, verz. NBR 250 06 L M 12x1,5 ED 4 0 41 22 12 10 23,5 7 17 M 12x1,5 27 19 einadrig, winklig
81S 0111 0605 02E4 Stahl, verz. NBR 250 08 L M 12x1,5 ED 4 0 41 22 12 10 23,5 7 17 M 14x1,5 27 19 einadrig, winklig
81S 1111 0606 02E4 Stahl, verz. NBR 250 08 L M 14x1,5 ED 6 1 46 25 12 10 25 7 19 M 14x1,5 30 22 einadrig, winklig
81S 1111 0806 02E4 Stahl, verz. NBR 250 10 L M 14x1,5 ED 6 1 46 25 12 11 26 7 19 M 16x1,5 30 22 einadrig, winklig
81S 2111 0808 02E4 Stahl, verz. NBR 250 10 L M 16x1,5 ED 8 2 48 27 12 11 27 7 22 M 16x1,5 32 24 einadrig, winklig
81S 2111 1008 02E4 Stahl, verz. NBR 250 12 L M 16x1,5 ED 8 2 48 27 12 11 27 7 22 M 18x1,5 32 24 einadrig, winklig
81S 3111 1010 02E4 Stahl, verz. NBR 250 12 L M 18x1,5 ED 10 3 55 30 12 11 29 7 24 M 18x1,5 36 27 einadrig, winklig
81S 3111 1310 02E4 Stahl, verz. NBR 250 15 L M 18x1,5 ED 10 3 55 30 12 12 30 7 24 M 22x1,5 36 27 einadrig, winklig
81S 4111 1313 02E4 Stahl, verz. NBR 250 15 L M 22x1,5 ED 12 4 59 33 14 12 32 7 27 M 22x1,5 40 32 einadrig, winklig
81S 4111 1613 02E4 Stahl, verz. NBR 160 18 L M 22x1,5 ED 12 4 59 33 14 12 32 7,5 27 M 26x1,5 40 32 einadrig, winklig
81S 5111 2016 02E4 Stahl, verz. NBR 160 22 L M 26x1,5 ED 16 5 66 35 16 14 36,5 7,5 32 M 30x2,0 45 36 einadrig, winklig
81S 6111 2521 02E4 Stahl, verz. NBR 160 28 L M 33x2,0 ED 19 6 78 41 18 14 41,5 7,5 40 M 36x2,0 55 41 einadrig, winklig
81S 7111 3226 02E4 Stahl, verz. NBR 160 35 L M 42x2,0 ED 24 7 92 50 20 16 48,5 10,5 50 M 45x2,0 65 50 einadrig, winklig
81S 8111 4032 02E4 Stahl, verz. NBR 160 42 L M 42x2,0 ED 30 8 102 56 22 16 53,5 11 55 M 52x2,0 75 55 einadrig, winklig
81S 0111 0405 03E4 Stahl, verz. NBR 400 06 S M 12x1,5 ED 4 0 41 22 12 12 25,5 7 17 M 14x1,5 27 19 einadrig, winklig
81S 0111 0506 03E4 Stahl, verz. NBR 400 08 S M 14x1,5 ED 4 0 41 22 12 12 25,5 7 19 M 16x1,5 27 19 einadrig, winklig
81S 1111 0608 03E4 Stahl, verz. NBR 400 10 S M 16x1,5 ED 6 1 46 25 12 12 27 7,5 22 M 18x1,5 30 22 einadrig, winklig
81S 2111 0810 03E4 Stahl, verz. NBR 400 12 S M 18x1,5 ED 8 2 48 27 12 12 28 7,5 24 M 20x1,5 32 24 einadrig, winklig
81S 3111 1011 03E4 Stahl, verz. NBR 400 14 S M 20x1,5 ED 10 3 55 30 14 14 32 8 26 M 22x1,5 36 27 einadrig, winklig
81S 4111 1313 03E4 Stahl, verz. NBR 400 16 S M 22x1,5 ED 12 4 59 33 14 14 34 8,5 27 M 24x1,5 40 32 einadrig, winklig
81S 5111 1617 03E4 Stahl, verz. NBR 250 20 S M 27x2,0 ED 16 5 66 35 16 16 38,5 10,5 32 M 30x2,0 45 36 einadrig, winklig
81S 6111 2021 03E4 Stahl, verz. NBR 250 25 S M 33x2,0 ED 19 6 78 41 18 18 45,5 12 40 M 36x2,0 55 41 einadrig, winklig
81S 7111 2526 03E4 Stahl, verz. NBR 250 30 S M 42x2,0 ED 24 7 92 51 20 20 52,5 13,5 50 M 42x2,0 65 50 einadrig, winklig
81S 8111 3232 03E4 Stahl, verz. NBR 250 38 S M 48x2,0 ED 30 8 102 56 22 22 59,5 16 55 M 52x2,0 75 55 einadrig, winklig
