Einschraubloch nach DIN 3852-2/ISO 1179-1 (Rohrgewinde)

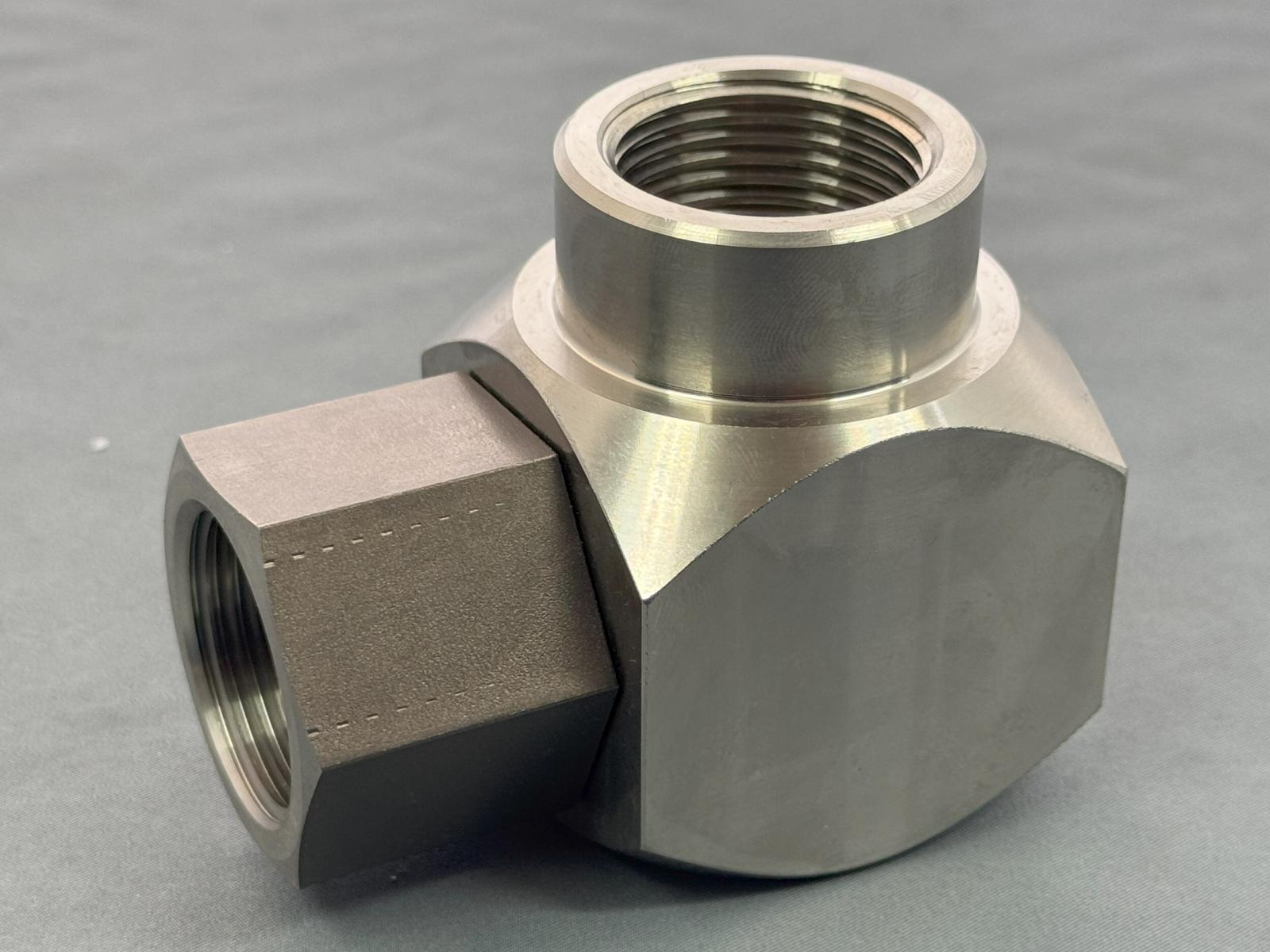

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereiche...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G DN Baugröße L1 L2 L4 f2 S1 S3 Bauform
81S 0111 0606 0707 Stahl, verz. NBR 400 G 1/4 4 0 50 32,5 25,5 14 27 19 einadrig, winklig
81S 2111 1010 0707 Stahl, verz. NBR 400 G 3/8 8 2 56,5 36 30 14 32 24 einadrig, winklig
81S 3111 1313 0707 Stahl, verz. NBR 400 G 1/2 10 3 66 42,5 31 17 36 27 einadrig, winklig
81S 5111 2020 0707 Stahl, verz. NBR 250 G 3/4 16 5 75,5 47 36 19 45 36 einadrig, winklig
81S 6111 2525 0707 Stahl, verz. NBR 250 G 1 19 6 94 59,5 45,5 21 55 41 einadrig, winklig
81S 7111 3232 0707 Stahl, verz. NBR 250 G 1 1/4 24 7 104 66 52,5 23 65 50 einadrig, winklig
81S 8111 4040 0707 Stahl, verz. NBR 250 G 1 1/2 30 8 145 118 59 25 75 55 einadrig, winklig
