Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)
Anwendung: Anschluss von druckführenden Leitungen zum Ausgleich von
Dreh- und Schwenkbewegungen.
Eigenschaften:
• max. 100 bar
• Direkte Verrohrung möglich.
• Günstiges Preisleistungsverhältnis.
• Kompakte Bauweise.
• Große Durchflussquerschnitte.
• Breites Einsatzfeld durch den VA-Werkstoff und die verschiedenen
Dichtungswerkstoffe.
Werkstoff: 1.4305 / AISI 303
Dichtung: Standard-Dichtung aus FKM + PTFE
Temperatur: FKM Standard-Dichtung –25°C bis +120°C mit Medium Öl.
Höherer Temperaturen und andere Medien bitte anfragen!
Lagerung: Drehgelenke sind 6 Monate bei Lagerbedingungen nach
DIN 7716 lagerfähig.

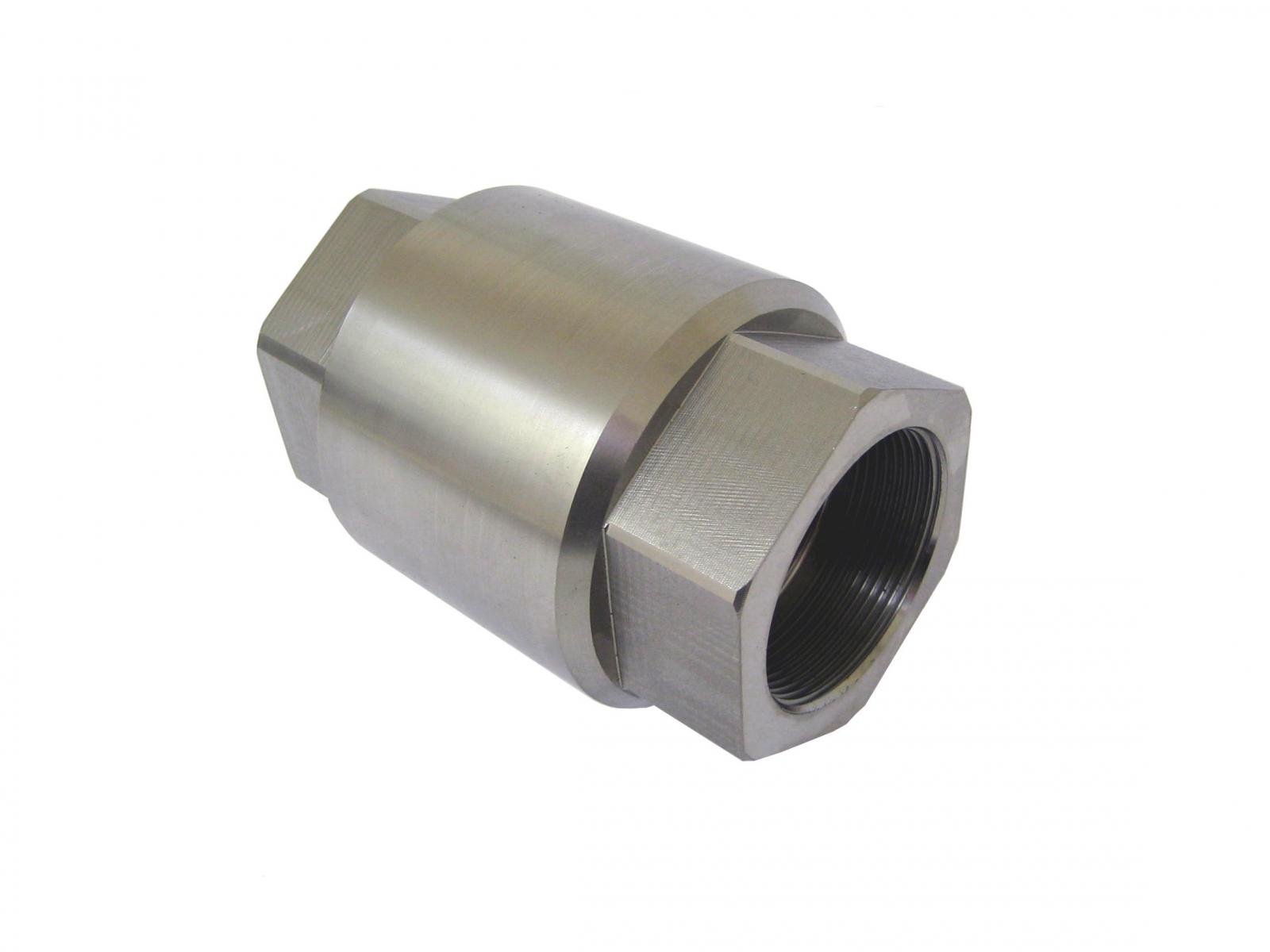

Axiale Rohrdrehgelenk
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | G | DN | Baugröße | L1 | L2 | D | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71R 1226 0606 0707 | 1.4305 | FKM | 80 | G 1/4 | 7 | 1 | 66,5 | 12 | 25 | 19 | 22 | einadrig, axial |
| 71R 2226 1010 0707 | 1.4305 | FKM | 80 | G 3/8 | 9 | 2 | 79 | 12 | 32 | 27 | 27 | einadrig, axial |
| 71R 2226 1313 0707 | 1.4305 | FKM | 80 | G 1/2 | 11 | 2 | 79 | 14 | 32 | 27 | 27 | einadrig, axial |
| 71R 3226 2020 0707 | 1.4305 | FKM | 100 | G 3/4 | 18 | 3 | 97 | 16 | 55 | 41 | 50 | einadrig, axial |
| 71R 3226 2525 0707 | 1.4305 | FKM | 100 | G 1 | 23 | 3 | 97 | 18 | 55 | 41 | 50 | einadrig, axial |
| 71R 4226 3232 0707 | 1.4305 | FKM | 100 | G 1 1/4 | 30 | 4 | 127 | 20 | 70 | 50 | 60 | einadrig, axial |
| 71R 5226 4040 0707 | 1.4305 | FKM | 100 | G 1 1/2 | 35 | 5 | 139,5 | 22 | 80 | 60 | 70 | einadrig, axial |
| 71R 6226 5050 0707 | 1.4305 | FKM | 100 | G 2 | 47 | 6 | 140,5 | 25 | 95 | 75 | 75 | einadrig, axial |
| 71R 7226 6060 0707 | 1.4305 | FKM | 80 | G 2 1/2 | 63 | 7 | 165,5 | 27,5 | 133 | 95 | 105 | einadrig, axial |
| 71R 8226 7070 0707 | 1.4305 | FKM | 80 | G 3 | 76 | 8 | 166,5 | 30 | 148 | 110 | 120 | einadrig, axial |
