Einschraubloch und Gewindezapfen
nach DIN 3852 T2/ISO 1179-1+2 (Rohrgewinde)
Anwendung: Anschluss von druckführenden Leitungen zum Ausgleich von
Dreh- und Schwenkbewegungen.
Eigenschaften:
• max. 100 bar
• Direkte Verrohrung möglich.
• Günstiges Preisleistungsverhältnis.
• Kompakte Bauweise.
• Große Durchflussquerschnitte.
• Breites Einsatzfeld durch den VA-Werkstoff und die verschiedenen
Dichtungswerkstoffe.
Werkstoff: 1.4305 / AISI 303
Dichtung: Standard-Dichtung aus FKM + PTFE
Temperatur: FKM Standard-Dichtung –25°C bis +120°C mit Medium Öl.
Höherer Temperaturen und andere Medien bitte anfragen!
Lagerung: Drehgelenke sind 6 Monate bei Lagerbedingungen nach
DIN 7716 lagerfähig.

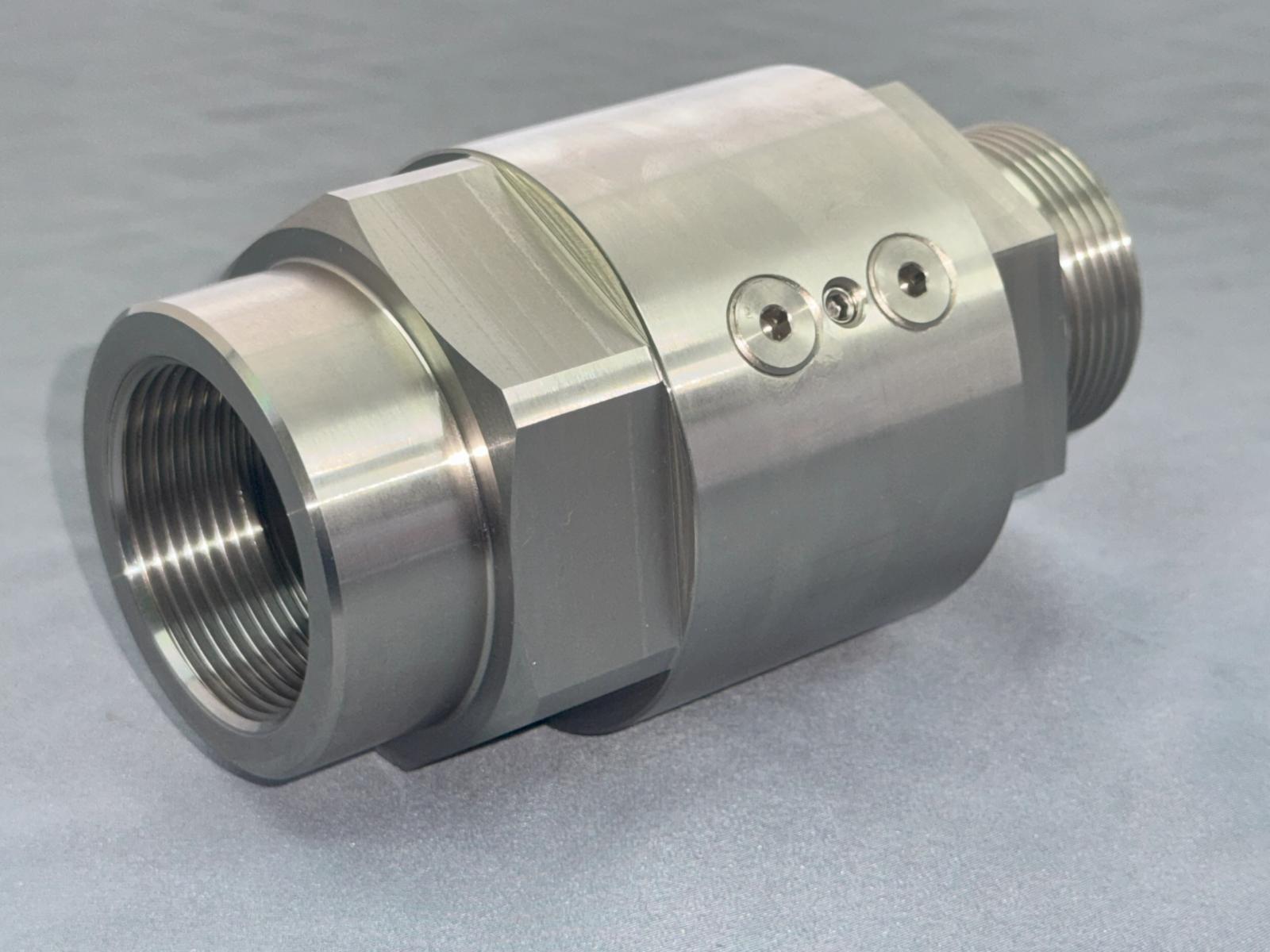

Axiale Rohrdrehgelenk
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | G | DN | Baugröße | L1 | L2 | D | i | G | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71R 1226 0606 A507 | 1.4305 | FKM | 80 | G 1/4 | 7 | 1 | 56,5 | 12 | 25 | 10 | G 1/4 A | 19 | 22 | einadrig, axial |
| 71R 2226 1010 A507 | 1.4305 | FKM | 80 | G 3/8 | 9 | 2 | 67 | 12 | 32 | 12 | G 3/8 A | 27 | 27 | einadrig, axial |
| 71R 2226 1313 A507 | 1.4305 | FKM | 80 | G 1/2 | 11 | 2 | 65,5 | 14 | 32 | 14 | G 1/4 A | 27 | 27 | einadrig, axial |
| 71R 3226 2020 A507 | 1.4305 | FKM | 100 | G 3/4 | 18 | 3 | 91 | 16 | 55 | 16 | G 3/4 A | 41 | 50 | einadrig, axial |
| 71R 3226 2525 A507 | 1.4305 | FKM | 100 | G 1 | 23 | 3 | 89 | 18 | 55 | 18 | G 1 A | 41 | 50 | einadrig, axial |
| 71R 4226 3232 A507 | 1.4305 | FKM | 100 | G 1 1/4 | 30 | 4 | 111 | 20 | 70 | 20 | G 1 1/4 A | 50 | 60 | einadrig, axial |
| 71R 5226 4040 A507 | 1.4305 | FKM | 100 | G 1 1/2 | 35 | 5 | 122,5 | 22 | 80 | 20 | G 1 1/2 A | 60 | 70 | einadrig, axial |
| 71R 6226 5050 A507 | 1.4305 | FKM | 100 | G 2 | 47 | 6 | 132,5 | 25 | 95 | 22 | G 2 A | 75 | 75 | einadrig, axial |
