Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)
Anwendung: Anschluss von druckführenden Leitungen zum Ausgleich
von Dreh- und Schwenkbewegungen.
Eigenschaften:
• bis max. 10 bar,

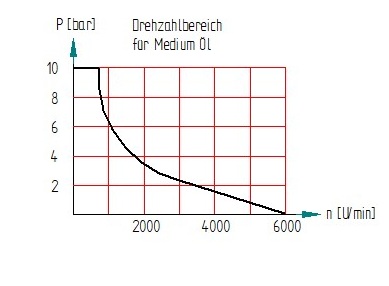

• geeignet für hohe Drehzahlen,
• oder für Einsatzfälle bei denen eine lange Lebensdauer gefordert wird,
• niedrige Anlaufdrehmomente,
• breites Einsatzfeld durch den VA-Werkstoff und die verschiedenen
Dichtungswerkstoffe.
Werkstoff: 1.4305 / AISI 303
Dichtung: Standard-Dichtung aus FKM
Temperatur: FKM Standard-Dichtung –25°C bis +120°C mit Medium Öl.
Lagerung: Drehgelenke sind 6 Monate bei Lagerbedingungen nach
DIN 7716 lagerfähig.

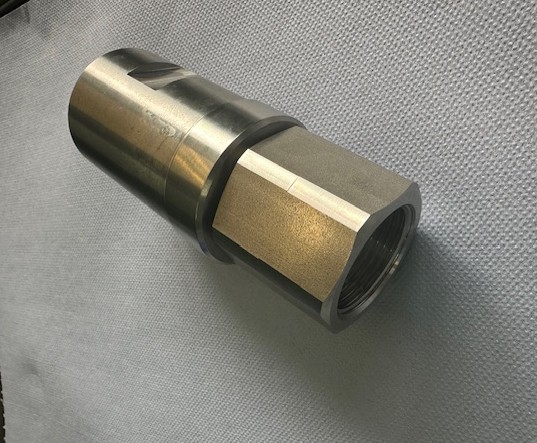

Axiale Drehverschraubung 75L VA
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | G | DN | Baugröße | L1 | L2 | d1 | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75L 222B 1010 0707 | 1.4305 | FKM | 10 | G 3/8 | 9 | 2 | 84,5 | 12 | 37 | 27 | 30 | einadrig, axial |
| 75L 222B 1313 0707 | 1.4305 | FKM | 10 | G 1/2 | 11 | 2 | 88 | 14 | 37 | 27 | 30 | einadrig, axial |
| 75L 322B 2020 0707 | 1.4305 | FKM | 10 | G 3/4 | 18 | 3 | 101,5 | 16 | 48 | 36 | 41 | einadrig, axial |
| 75L 322B 2525 0707 | 1.4305 | FKM | 10 | G 1 | 19 | 3 | 110 | 18 | 48 | 41 | 41 | einadrig, axial |
