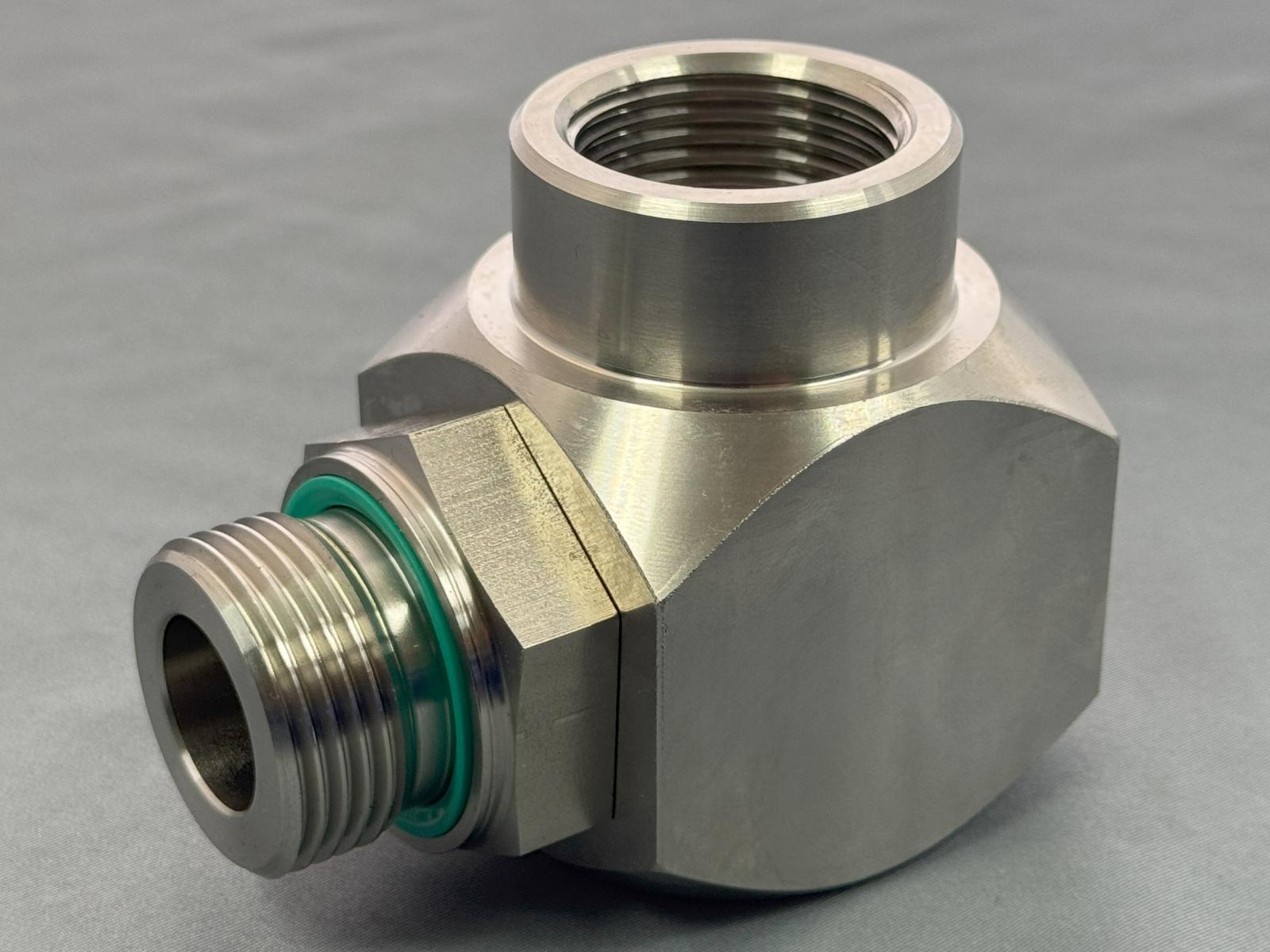

Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

Einschraubloch nach DIN 3852-/ISO (Rohrgewinde)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereiche...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G DN Baugröße L1 L2 i L4 f2 d G S1 S3 Bauform
81S 0111 0404 07E5 Stahl, verz. NBR 400 G 1/8 ED 4 0 40 21 8 21,5 11 14 G 1/8 27 19 einadrig, winklig
81S 0111 0606 07E5 Stahl, verz. NBR 400 G 1/4 ED 4 0 40 22,5 12 25,5 14 19 G 1/4 27 19 einadrig, winklig
81S 2111 1010 07E5 Stahl, verz. NBR 400 G 3/8 ED 8 2 48 27 12 30 14 22 G 3/8 32 24 einadrig, winklig
81S 3111 1313 07E5 Stahl, verz. NBR 400 G 1/2 ED 10 3 55 30 14 31 17 27 G 1/2 36 27 einadrig, winklig
81S 5111 2020 07E5 Stahl, verz. NBR 250 G 3/4 ED 16 5 64 35 16 36 19 32 G 3/4 45 36 einadrig, winklig
81S 6111 2525 07E5 Stahl, verz. NBR 250 G 1 ED 19 6 76 41 18 45,5 21 40 G 1 55 41 einadrig, winklig
81S 7111 3232 07E5 Stahl, verz. NBR 250 G 1 1/4 ED 24 7 92 51 20 52,5 23 50 G 1 1/4 65 50 einadrig, winklig
81S 8111 4040 07E5 Stahl, verz. NBR 250 G 1 1/2 ED 30 8 102 56 22 59 25 55 G 1 1/2 75 55 einadrig, winklig
