Einschraubloch nach DIN 852 T2/ISO 1179-1 (Rohrgewinde)
Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)
Anwendung: Anschluss von druckführenden Leitungen zum Ausgleich
von Dreh- und Schwenkbewegungen.
Eigenschaften:
• bis max. 10 bar,

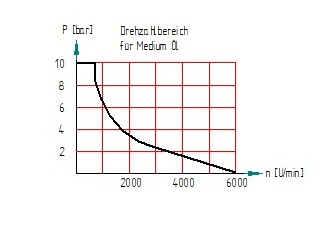

• geeignet für hohe Drehzahlen,
• oder für Einsatzfälle bei denen eine lange Lebensdauer gefordert wird,
• niedrige Anlaufdrehmomente,
• breites Einsatzfeld durch den VA-Werkstoff und die verschiedenen
Dichtungswerkstoffe.
Werkstoff: 1.4305 / AISI 303
Dichtung: Standard-Dichtung aus FKM
Temperatur: FKM Standard-Dichtung –25°C bis +120°C mit Medium Öl.
Lagerung: Drehgelenke sind 6 Monate bei Lagerbedingungen nach
DIN 7716 lagerfähig.

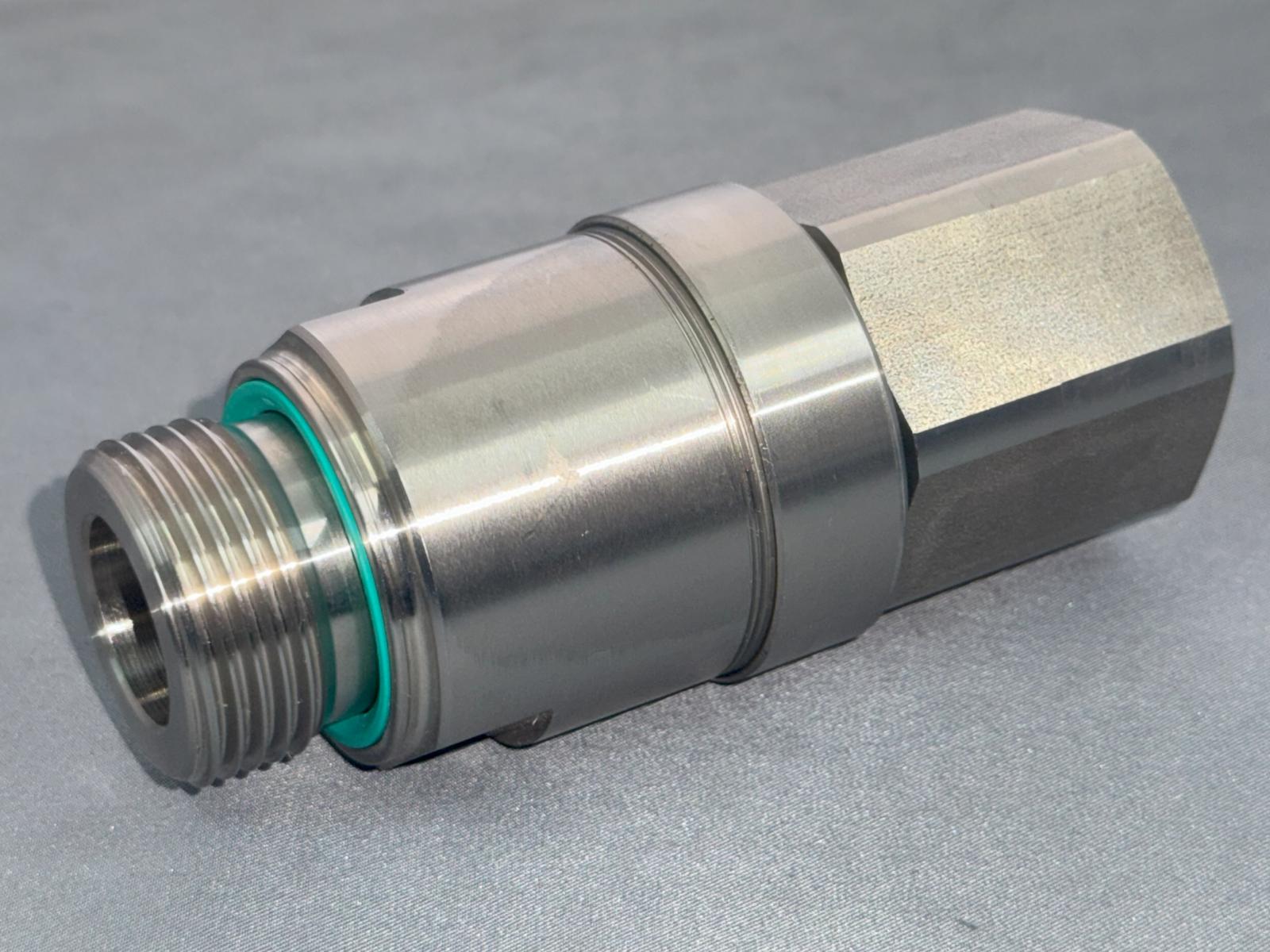

Axiale Drehverschraubung 75L VA
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | G | DN | Baugröße | L1 | L2 | i | G | d1 | d2 | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75L 122B 0606 07E5 | 1.4305 | FKM | 10 | G 1/4 ED | 6 | 1 | 68,5 | 12 | 12 | G 1/4 | 32 | 19 | 19 | 27 | einadrig, axial |
| 75L 222B 1010 07E5 | 1.4305 | FKM | 10 | G 3/8 ED | 9 | 2 | 70,5 | 12 | 12 | G 3/8 | 37 | 22 | 27 | 30 | einadrig, axial |
| 75L 222B 1313 07E5 VA Feder | 1.4305 | FKM | 10 | G 1/2 ED | 11 | 2 | 74 | 14 | 14 | G 1/2 | 37 | 27 | 27 | 30 | einadrig, axial |
| 75L 322B 2020 07E5 | 1.4305 | FKM | 10 | G 3/4 ED | 18 | 3 | 84 | 16 | 16 | G 3/4 | 48 | 29 | 36 | 41 | einadrig, axial |
| 75L 322B 2525 07E5 | 1.4305 | FKM | 10 | G 1 ED | 19 | 3 | 92 | 18 | 18 | G 1 | 48 | 32 | 41 | 41 | einadrig, axial |
