Rohranschluss nach DIN 2353/ISO 8434-1

Die Schottlängen sind nicht mit der ISO 8434 identisch

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

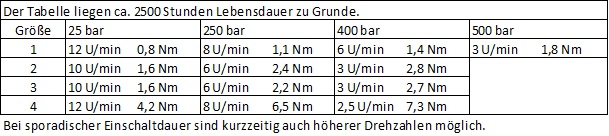

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.

Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

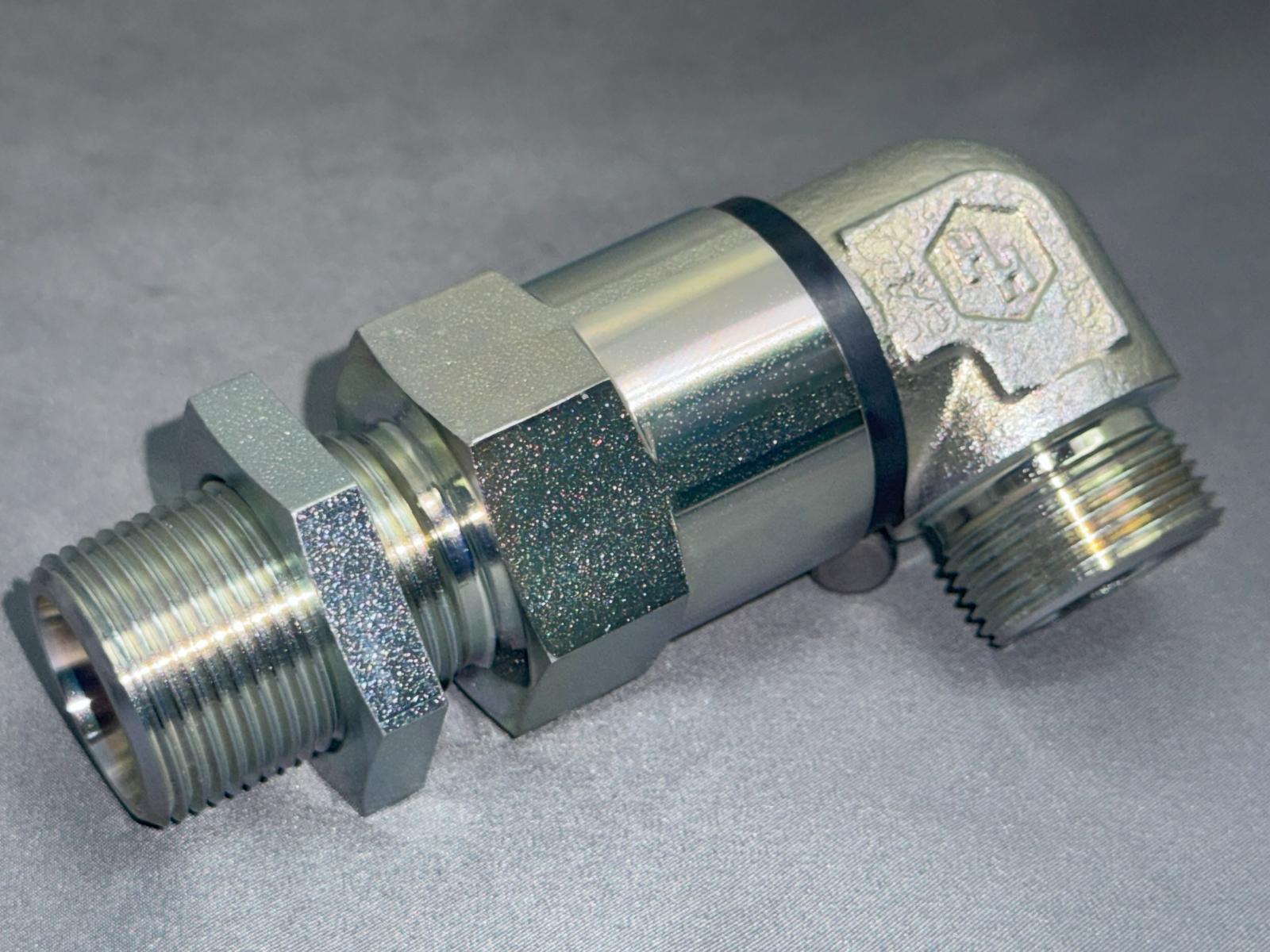

Winkel-Drehverschraubung 76S

Winkel-Drehverschraubung 76S

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr DN Baugröße L1 L2 L3 L4 L5 L6 Gewinde Rohranschluss S1 S2 S3 Bauform
76S 1121 0505 0252 Stahl, verz. FKM 315 06 L 4 1 40,5 17 24 16 5 23 M 12x1,5 17 22 17 einadrig, winklig
76S 1121 0606 0252 Stahl, verz. FKM 315 08 L 6 1 40,5 17 24 16 5 23 M 14x1,5 17 22 19 einadrig, winklig
76S 2121 0808 0252 Stahl, verz. FKM 315 10 L 8 2 50,5 20,5 31,5 16 5 23 M 16x1,5 24 30 22 einadrig, winklig
76S 2121 1010 0252 Stahl, verz. FKM 315 12 L 10 2 50,5 20,5 31,5 16 5 23 M 18x1,5 24 30 24 einadrig, winklig
76S 2121 1313 0252 Stahl, verz. FKM 315 15 L 10 2 50,5 19 31,5 19 5 26 M 22x1,5 24 30 30 einadrig, winklig
76S 3121 1616 0252 Stahl, verz. FKM 315 18 L 16 3 63,5 27,5 35 28 15 35,5 M 26x1,5 36 41 36 einadrig, winklig
76S 3121 2020 0252 Stahl, verz. FKM 160 22 L 16 3 63,5 30 37,5 30,5 15 38 M 30x2,0 36 41 41 einadrig, winklig
76S 4121 2525 0252 Stahl, verz. FKM 160 28 L 24 4 80,5 45,5 53 31 15 38,5 M 36x2,0 55 60 46 einadrig, winklig
76S 4121 3232 0252 Stahl, verz. FKM 160 35 L 27 4 80,5 40,5 51 31,5 15 42 M 45x2,0 55 60 55 einadrig, winklig
76S 4121 4040 0252 Stahl, verz. FKM 160 42 L 27 4 80,5 40 51 33 15 44 M 52x2,0 55 60 65 einadrig, winklig
76S 1121 0404 0353 Stahl, verz. FKM 500 06 S 4 1 40,5 16 23 16 5 23 M 14x1,5 17 22 19 einadrig, winklig
76S 1121 0505 0353 Stahl, verz. FKM 500 08 S 5 1 40,5 17 24 16 5 23 M 16x1,5 17 22 22 einadrig, winklig
76S 1121 0606 0353 Stahl, verz. FKM 500 10 S 6 1 40,5 16,5 24 15,5 5 23 M 20x1,5 24 30 27 einadrig, winklig
76S 2121 0808 0353 Stahl, verz. FKM 400 12 S 8 2 50,5 17 29 15,5 5 23 M 20x1,5 24 30 27 einadrig, winklig
76S 2121 1010 0353 Stahl, verz. FKM 400 14 S 10 2 50,5 18 32 18 5 26 M 22x1,5 24 30 30 einadrig, winklig
76S 2121 1313 0353 Stahl, verz. FKM 400 16 S 10 2 50,5 19 33 17,5 5 26 M 24x1,5 24 30 32 einadrig, winklig
76S 3121 1616 0353 Stahl, verz. FKM 400 20 S 16 3 77 26,5 37 28,5 15 39 M 30x2,0 36 41 41 einadrig, winklig
76S 3121 2020 0353 Stahl, verz. FKM 400 25 S 16 3 76,5 30 42 30 15 42 M 36x2,0 36 41 46 einadrig, winklig
76S 4121 2525 0353 Stahl, verz. FKM 400 30 S 25 4 80,5 39,5 53 30,5 15 44 M 42x2,0 55 60 50 einadrig, winklig
76S 4121 3232 0353 Stahl, verz. FKM 400 38 S 27 4 81,5 41 57 31 15 47 M 52x2,0 55 60 65 einadrig, winklig
