Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)

Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

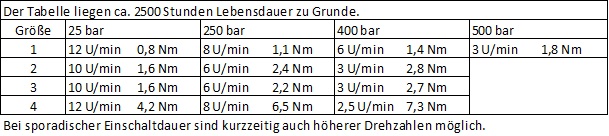

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.

Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN G DN Baugröße L1 L2 i G d2 S1 S2 Bauform
76S 1121 0404 07E5 Stahl, verz. FKM 250 G 1/8 ED 4 1 40,5 24 8 G 1/8 14 17 22 einadrig, winklig
76S 1121 0606 07E5 Stahl, verz. FKM 500 G 1/4 ED 6 1 41,5 24 12 G 1/4 19 17 22 einadrig, winklig
76S 2121 1010 07E5 Stahl, verz. FKM 400 G 3/8 ED 8 2 51 33 12 G 3/8 24 24 30 einadrig, winklig
76S 2121 1313 07E5 Stahl, verz. FKM 400 G 1/2 ED 10 2 50,5 49 14 G 1/2 27 24 30 einadrig, winklig
76S 3121 2020 07E5 Stahl, verz. FKM 400 G 3/4 ED 16 3 66 43 16 G 3/4 32 36 41 einadrig, winklig
76S 3121 2525 07E5 Stahl, verz. FKM 400 G 1 ED 16 3 64 61,5 18 G 1 40 36 41 einadrig, winklig
76S 4121 3232 07E5 Stahl, verz. FKM 400 G 1 1/4 ED 25 4 81 55,5 20 G 1 1/4 50 55 60 einadrig, winklig
76S 4121 4040 07E5 Stahl, verz. FKM 400 G 1 1/2 ED 27 4 83,5 55,5 22 G 1 1/2 55 60 60 einadrig, winklig
