Beidseitiger Rohranschluss nach ISO 2353/ISO 8434-1
Die Schottlängen sind nicht der ISO 8434 identisch
Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

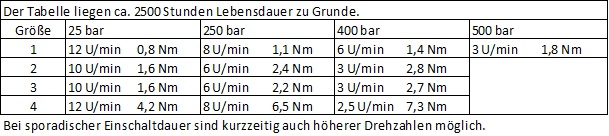

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

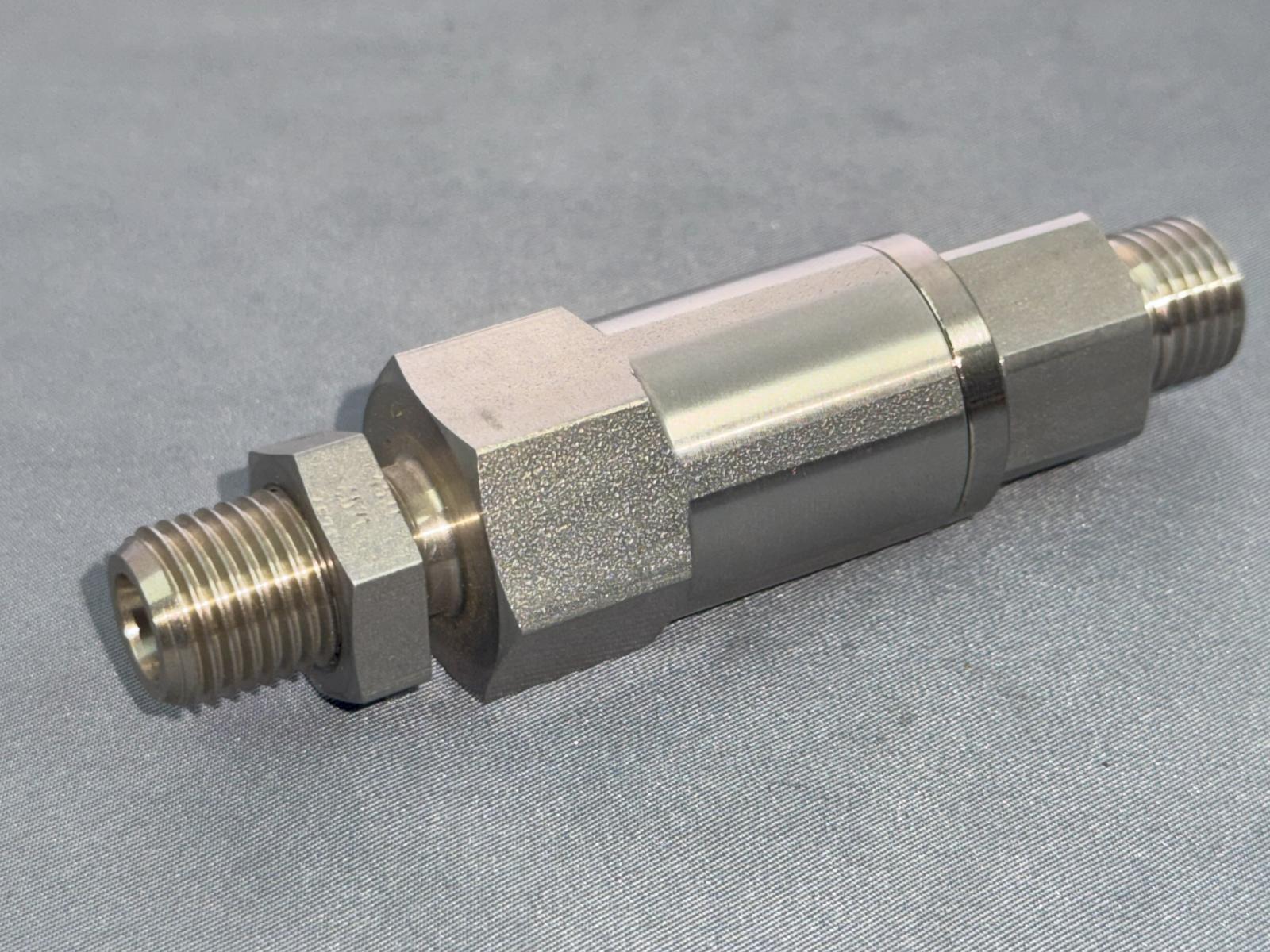

Gerade Drehverschraubung Schott 75S
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | Rohr | DN | Baugröße | L1 | L2 | L3 | L4 | L5 | L6 | d1 | S1 | S2 | S3 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75S 1121 0505 0252 | Stahl, verz. | FKM | 315 | 06 L | 4 | 1 | 40 | 16 | 5 | 10 | 37 | 23 | M 12x1,5 | 19 | 22 | 17 | einadrig, axial |
| 75S 1121 0606 0252 | Stahl, verz. | FKM | 315 | 08 L | 6 | 1 | 40 | 16 | 5 | 10 | 37 | 23 | M 14x1,5 | 19 | 22 | 19 | einadrig, axial |
| 75S 2121 0808 0252 | Stahl, verz. | FKM | 315 | 10 L | 8 | 2 | 50 | 16 | 5 | 11 | 46 | 23 | M 16x1,5 | 24 | 30 | 22 | einadrig, axial |
| 75S 2121 1010 0252 | Stahl, verz. | FKM | 315 | 12 L | 10 | 2 | 50 | 16 | 5 | 11 | 46 | 23 | M 18x1,5 | 24 | 30 | 24 | einadrig, axial |
| 75S 2121 1313 0252 | Stahl, verz. | FKM | 315 | 15 L | 10 | 2 | 51 | 19 | 5 | 12 | 46 | 26 | M 22x1,5 | 24 | 30 | 30 | einadrig, axial |
| 75S 3121 1616 0252 | Stahl, verz. | FKM | 315 | 18 L | 15 | 3 | 61 | 28 | 15 | 12 | 56,5 | 35,5 | M 26x1,5 | 36 | 41 | 36 | einadrig, axial |
| 75S 3121 2020 0252 | Stahl, verz. | FKM | 160 | 22 L | 16 | 3 | 63 | 30,5 | 15 | 14 | 56,5 | 38 | M 30x2,0 | 36 | 41 | 41 | einadrig, axial |
| 75S 4121 2525 0252 | Stahl, verz. | FKM | 160 | 28 L | 24 | 4 | 75 | 31 | 15 | 14 | 68,5 | 38,5 | M 36x2,0 | 50 | 60 | 46 | einadrig, axial |
| 75S 4121 3232 0252 | Stahl, verz. | FKM | 160 | 35 L | 27 | 4 | 74 | 31,5 | 15 | 16 | 68,5 | 42 | M 45x2,0 | 55 | 60 | 55 | einadrig, axial |
| 75S 4121 4040 0252 | Stahl, verz. | FKM | 160 | 42 L | 27 | 4 | 73,5 | 33 | 15 | 16 | 68,5 | 44 | M 52x2,0 | 55 | 60 | 65 | einadrig, axial |
| 75S 1121 0404 0353 | Stahl, verz. | FKM | 500 | 06 S | 4 | 1 | 42 | 16 | 5 | 12 | 37 | 23 | M 14x1,5 | 19 | 22 | 19 | einadrig, axial |
| 75S 1121 0505 0353 | Stahl, verz. | FKM | 500 | 08 S | 5 | 1 | 42 | 16 | 5 | 12 | 37 | 23 | M 16x1,5 | 19 | 22 | 22 | einadrig, axial |
| 75S 1121 0606 0353 | Stahl, verz. | FKM | 500 | 10 S | 6 | 1 | 50,5 | 15,5 | 5 | 12 | 46 | 23 | M 18x1,5 | 24 | 30 | 24 | einadrig, axial |
| 75S 2121 0808 0353 | Stahl, verz. | FKM | 400 | 12 S | 8 | 2 | 52,5 | 15,5 | 5 | 12 | 48 | 23 | M 20x1,5 | 24 | 30 | 27 | einadrig, axial |
| 75S 2121 1010 0353 | Stahl, verz. | FKM | 400 | 14 S | 10 | 2 | 52 | 18 | 5 | 14 | 46 | 26 | M 22x1,5 | 24 | 30 | 30 | einadrig, axial |
| 75S 2121 1313 0353 | Stahl, verz. | FKM | 400 | 16 S | 10 | 2 | 51,5 | 17,5 | 5 | 14 | 46 | 26 | M 24x1,5 | 24 | 30 | 32 | einadrig, axial |
| 75S 3121 1616 0353 | Stahl, verz. | FKM | 400 | 20 S | 16 | 3 | 65,5 | 28,5 | 15 | 16 | 60 | 39 | M 30x2,0 | 36 | 41 | 41 | einadrig, axial |
| 75S 3121 2020 0353 | Stahl, verz. | FKM | 400 | 25 S | 16 | 3 | 66 | 30 | 15 | 18 | 60 | 42 | M 36x2,0 | 36 | 41 | 46 | einadrig, axial |
| 75S 4121 2525 0353 | Stahl, verz. | FKM | 400 | 30 S | 25 | 4 | 75,5 | 30,5 | 15 | 20 | 69 | 44 | M 42x2,0 | 50 | 60 | 50 | einadrig, axial |
| 75S 4121 3232 0353 | Stahl, verz. | FKM | 400 | 38 S | 27 | 4 | 76 | 31 | 15 | 22 | 70 | 47 | M 52x2,0 | 55 | 60 | 65 | einadrig, axial |
