Beidseitiger Rohranschluss nach DIN 2353/ISO 8434-1
Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

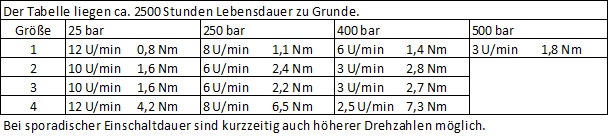

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

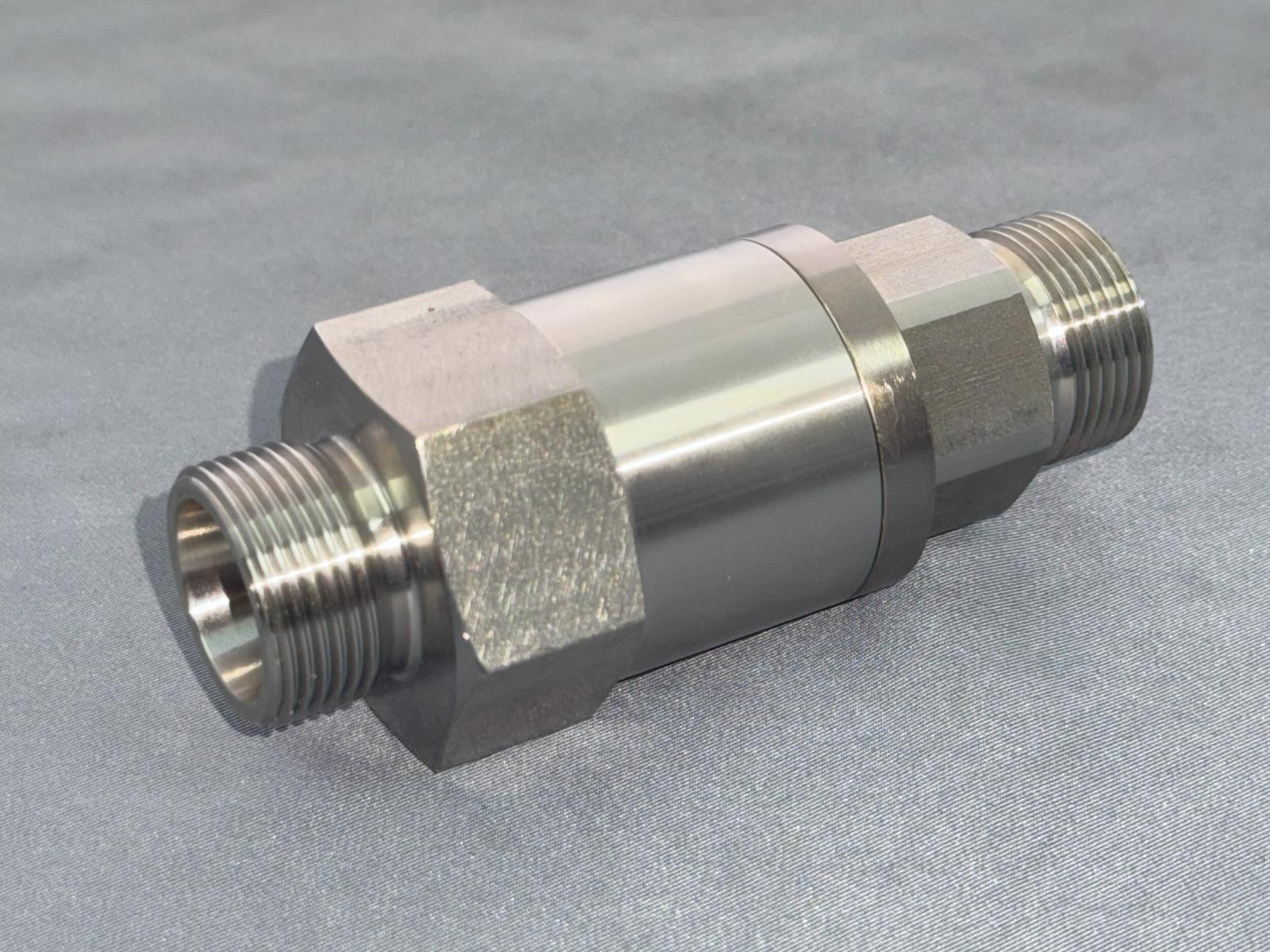

Gerade Drehverschraubung 75S
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | Rohr | DN | Baugröße | L1 | L2 | L3 | d1 | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75S 1121 0505 0202 | Stahl, verz. | FKM | 315 | 06 L | 4 | 1 | 43 | 37 | 10 | M 12x1,5 | 19 | 22 | einadrig, axial |
| 75S 1121 0606 0202 | Stahl, verz. | FKM | 315 | 08 L | 6 | 1 | 43 | 37 | 10 | M 14x1,5 | 19 | 22 | einadrig, axial |
| 75S 2121 0808 0202 | Stahl, verz. | FKM | 315 | 10 L | 8 | 2 | 54 | 46 | 11 | M 16x1,5 | 24 | 30 | einadrig, axial |
| 75S 2121 1010 0202 | Stahl, verz. | FKM | 315 | 12 L | 10 | 2 | 54 | 46 | 11 | M 18x1,5 | 24 | 30 | einadrig, axial |
| 75S 2121 1313 0202 | Stahl, verz. | FKM | 315 | 15 L | 10 | 2 | 56 | 46 | 12 | M 22x1,5 | 24 | 30 | einadrig, axial |
| 75S 3121 1616 0202 | Stahl, verz. | FKM | 315 | 18 L | 15 | 3 | 65,5 | 56,5 | 12 | M 26x1,5 | 36 | 41 | einadrig, axial |
| 75S 3121 2020 0202 | Stahl, verz. | FKM | 160 | 22 L | 16 | 3 | 69,5 | 56,5 | 14 | M 30x2,0 | 36 | 41 | einadrig, axial |
| 75S 4121 2525 0202 | Stahl, verz. | FKM | 160 | 28 L | 24 | 4 | 81,5 | 68,5 | 14 | M 36x2,0 | 50 | 60 | einadrig, axial |
| 75S 4121 3232 0202 | Stahl, verz. | FKM | 160 | 35 L | 27 | 4 | 79,5 | 68,5 | 16 | M 45x2,0 | 55 | 60 | einadrig, axial |
| 75S 4121 4040 0202 | Stahl, verz. | FKM | 160 | 42 L | 27 | 4 | 78,5 | 68,5 | 16 | M 52x2,0 | 55 | 60 | einadrig, axial |
| 75S 1121 0404 0303 | Stahl, verz. | FKM | 500 | 06 S | 4 | 1 | 47 | 37 | 12 | M 14x1,5 | 19 | 22 | einadrig, axial |
| 75S 1121 0505 0303 | Stahl, verz. | FKM | 500 | 08 S | 5 | 1 | 47 | 37 | 12 | M 16x1,5 | 19 | 22 | einadrig, axial |
| 75S 1121 0606 0303 | Stahl, verz. | FKM | 500 | 10 S | 6 | 1 | 46,5 | 37,5 | 12 | M 18x1,5 | 19 | 22 | einadrig, axial |
| 75S 2121 0808 0303 | Stahl, verz. | FKM | 400 | 12 S | 8 | 2 | 57 | 48 | 12 | M 20x1,5 | 24 | 30 | einadrig, axial |
| 75S 2121 1010 0303 | Stahl, verz. | FKM | 400 | 14 S | 10 | 2 | 57 | 45 | 14 | M 22x1,5 | 24 | 30 | einadrig, axial |
| 75S 2121 1313 0303 | Stahl, verz. | FKM | 400 | 16 S | 10 | 2 | 57 | 46 | 14 | M 24x1,5 | 24 | 30 | einadrig, axial |
| 75S 3121 1616 0303 | Stahl, verz. | FKM | 400 | 20 S | 16 | 3 | 71 | 60 | 16 | M 30x2,0 | 36 | 41 | einadrig, axial |
| 75S 3121 2020 0303 | Stahl, verz. | FKM | 400 | 25 S | 16 | 3 | 72 | 62 | 18 | M 36x2,0 | 36 | 41 | einadrig, axial |
| 75S 4121 2525 0303 | Stahl, verz. | FKM | 400 | 30 S | 25 | 4 | 82 | 69 | 20 | M 42x2,0 | 50 | 60 | einadrig, axial |
| 75S 4121 3232 0303 | Stahl, verz. | FKM | 400 | 38 S | 27 | 4 | 82 | 70 | 22 | M 52x2,0 | 55 | 60 | einadrig, axial |
