Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

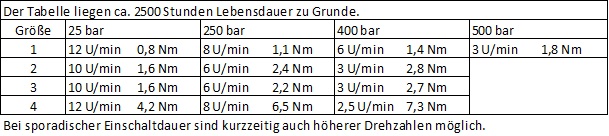

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.

Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

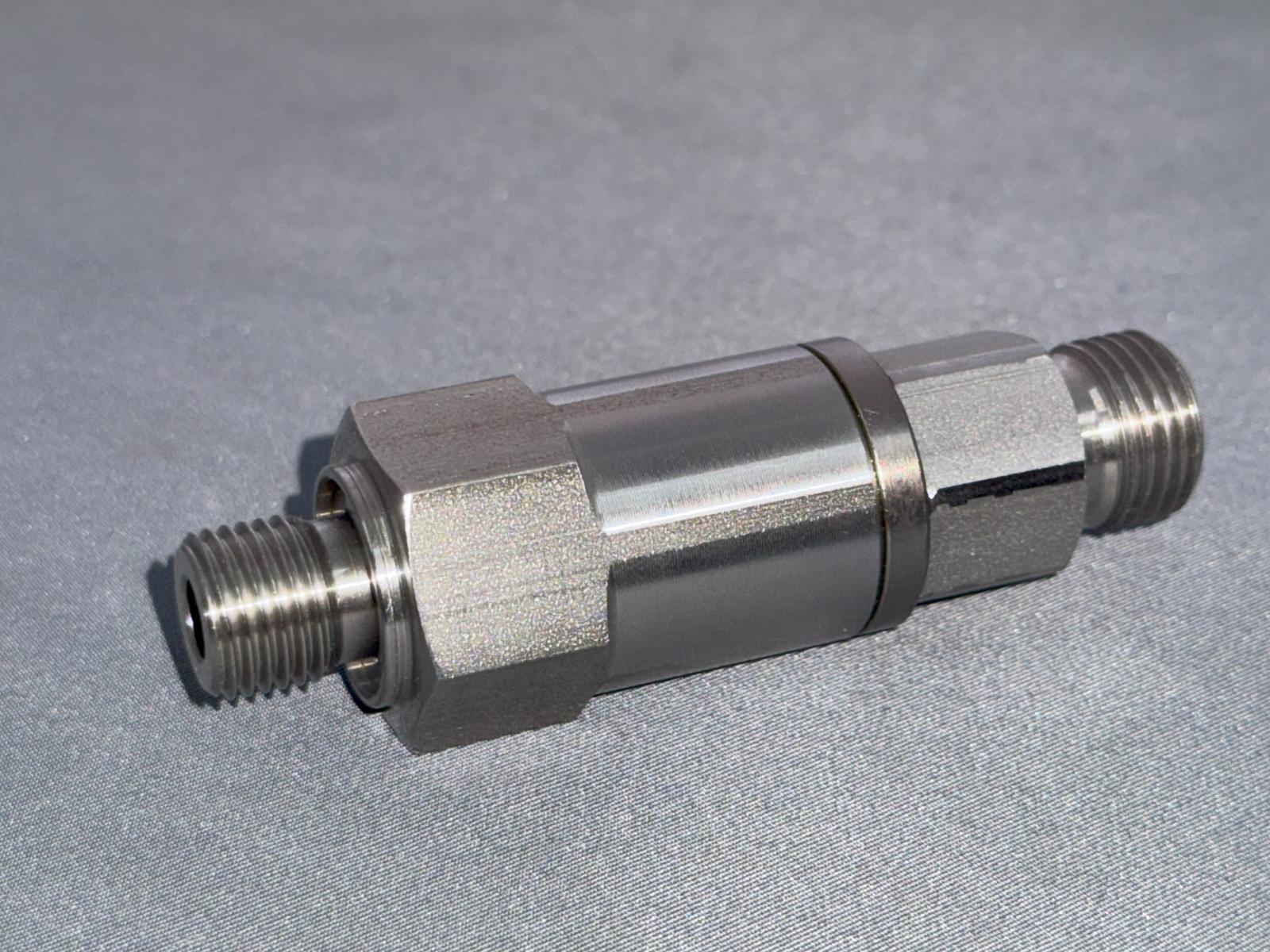

Gerade Drehverschraubung 75S

Gerade Drehverschraubung 75S

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr M DN Baugröße L1 L2 L3 i d1 d2 S1 S2 Bauform
75S 1121 0504 02E5 Stahl, verz. FKM 315 06 L G 1/8 ED 4 1 40,5 7 10 8 M 12x1,5 14 19 22 einadrig, axial
75S 1121 0506 02E5 Stahl, verz. FKM 315 06 L G 1/4 ED 4 1 40 7 10 12 M 12x1,5 19 19 22 einadrig, axial
75S 1121 0606 02E5 Stahl, verz. FKM 315 08 L G 1/4 ED 6 1 40 7 10 12 M 14x1,5 19 19 22 einadrig, axial
75S 1121 0806 02E5 Stahl, verz. FKM 315 10 L G 1/4 ED 6 1 41 7 11 12 M 16x1,5 19 19 19 einadrig, axial
75S 2121 0810 02E5 Stahl, verz. FKM 315 10 L G 3/8 ED 8 2 50 7 11 12 M 16x1,5 22 24 30 einadrig, axial
75S 2121 1010 02E5 Stahl, verz. FKM 315 12 L G 3/8 ED 8 2 50 7 11 12 M 18x1,5 22 24 30 einadrig, axial
75S 2121 1013 02E5 Stahl, verz. FKM 315 12 L G 1/2 ED 10 2 50 7 11 14 M 18x1,5 27 24 30 einadrig, axial
75S 2121 1313 02E5 Stahl, verz. FKM 315 15 L G 1/2 ED 10 2 51 7 12 14 M 22x1,5 27 24 30 einadrig, axial
75S 2121 1613 02E5 Stahl, verz. FKM 315 18 L G 1/2 ED 10 2 51,5 7,5 12 14 M 26x1,5 27 30 30 einadrig, axial
75S 3121 2020 02E5 Stahl, verz. FKM 160 22 L G 3/4 ED 16 3 66 7,5 14 16 M 30x2,0 32 36 41 einadrig, axial
75S 3121 2525 02E5 Stahl, verz. FKM 160 28 L G 1 ED 16 3 65,5 7,5 14 18 M 36x2,0 40 36 41 einadrig, axial
75S 4121 3232 02E5 Stahl, verz. FKM 160 35 L G 1 1/4 ED 25 4 74 10,5 16 20 M 45x2,0 50 55 60 einadrig, axial
75S 4121 4040 02E5 Stahl, verz. FKM 160 42 L G 1 1/2 ED 27 4 74,5 11 16 22 M 52x2,0 55 55 60 einadrig, axial
75S 1121 0406 03E5 Stahl, verz. FKM 500 06 S G 1/4 ED 4 1 42 7 12 12 M 14x1,5 19 19 22 einadrig, axial
75S 1121 0506 03E5 Stahl, verz. FKM 500 08 S G 1/4 ED 5 1 42 7 12 12 M 16x1,5 19 19 22 einadrig, axial
75S 1121 0610 03E5 Stahl, verz. FKM 500 10 S G 3/8 ED 6 1 42 7,5 12 12 M 18x1,5 22 19 22 einadrig, axial
75S 2121 0810 03E5 Stahl, verz. FKM 400 12 S G 3/8 ED 8 2 52,5 7,5 12 12 M 20x1,5 22 24 30 einadrig, axial
75S 2121 1013 03E5 Stahl, verz. FKM 400 14 S G 1/2 ED 10 2 52 8 14 14 M 22x1,5 27 24 30 einadrig, axial
75S 2121 1313 03E5 Stahl, verz. FKM 400 16 S G 1/2 ED 10 2 51,5 8,5 14 14 M 24x1,5 27 24 30 einadrig, axial
75S 3121 1620 03E5 Stahl, verz. FKM 400 20 S G 3/4 ED 16 3 65,5 10,5 16 16 M 30x2,0 32 36 41 einadrig, axial
75S 3121 2025 03E5 Stahl, verz. FKM 400 25 S G 1 ED 16 3 66 12 18 18 M 36x2,0 40 36 41 einadrig, axial
75S 4121 2532 03E5 Stahl, verz. FKM 400 30 S G 1 1/4 ED 25 4 75,5 13,5 20 20 M 42x2,0 50 50 60 einadrig, axial
75S 4121 3240 03E5 Stahl, verz. FKM 400 38 S G 1 1/2 ED 27 4 76 16 22 22 M 52x2,0 55 55 60 einadrig, axial
