Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 9974-2 (metrisch)

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

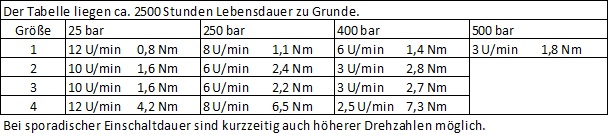

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.

Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

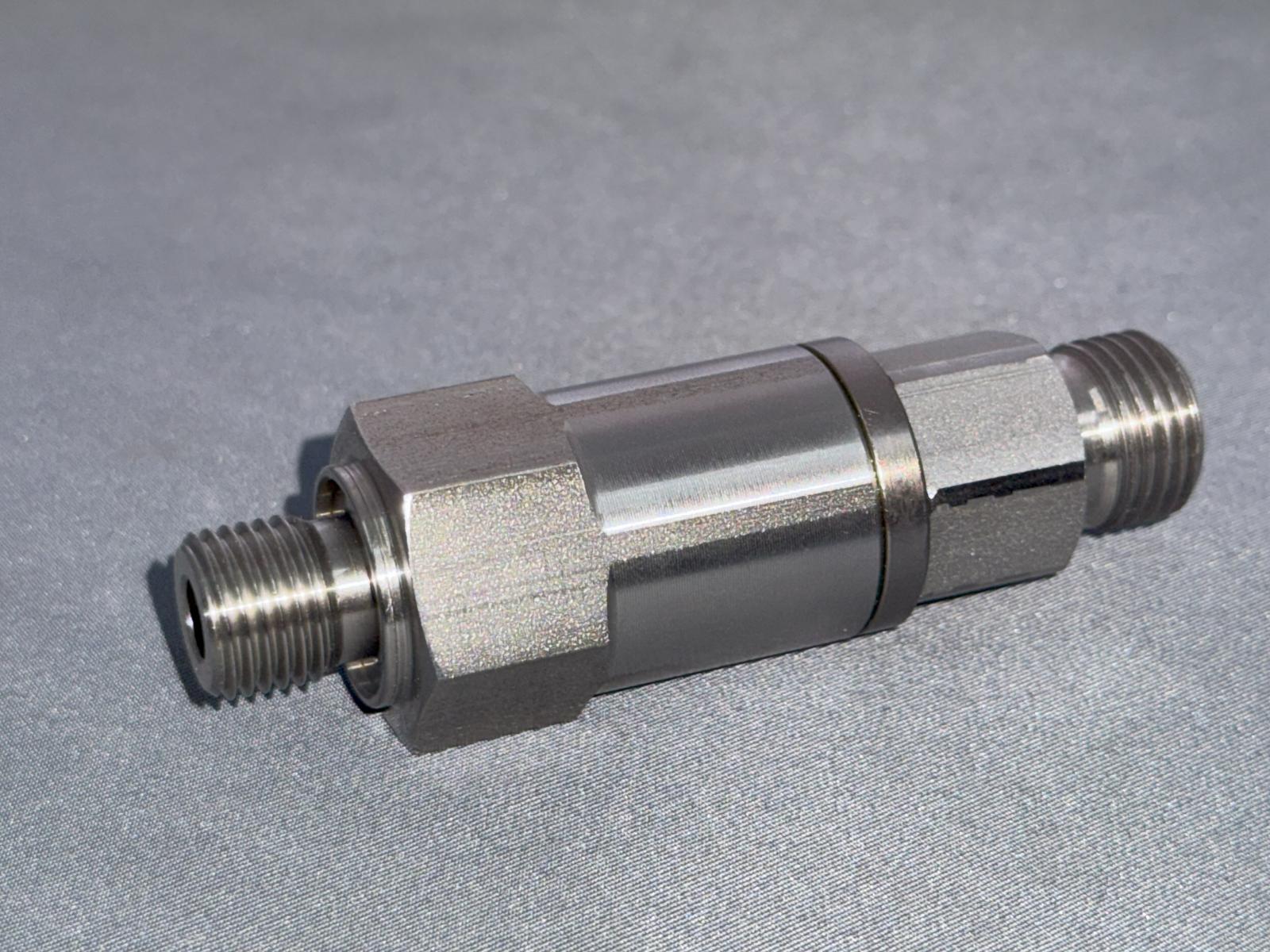

Gerade Drehverschraubung 75S

Gerade Drehverschraubung 75S

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr M DN Baugröße L1 L2 L3 i d1 d2 S1 S2 Bauform
75S 1121 0505 02E4 Stahl, verz. FKM 315 06 L M 12x1,5 ED 4 1 40,5 7 10 8 M 12x1,5 17 19 22 einadrig, axial
75S 1121 0605 02E4 Stahl, verz. FKM 315 08 L M 12x1,5 ED 4 1 40,5 7 10 12 M 14x1,5 17 19 22 einadrig, axial
75S 1121 0606 02E4 Stahl, verz. FKM 315 08 L M 14x1,5 ED 5 1 41,5 7 10 12 M 14x1,5 19 19 22 einadrig, axial
75S 1121 0806 02E4 Stahl, verz. FKM 315 10 L M 14x1,5 ED 5 1 42,5 7 11 12 M 16x1,5 19 19 22 einadrig, axial
75S 2121 0808 02E4 Stahl, verz. FKM 315 10 L M 16x1,5 ED 7 2 50 7 11 12 M 16x1,5 22 24 30 einadrig, axial
75S 2121 1008 02E4 Stahl, verz. FKM 315 12 L M 16x1,5 ED 7 2 50 7 11 12 M 18x1,5 22 24 30 einadrig, axial
75S 2121 1010 02E4 Stahl, verz. FKM 315 12 L M 18x1,5 ED 8 2 50 7 11 14 M 18x1,5 24 24 30 einadrig, axial
75S 2121 1310 02E4 Stahl, verz. FKM 315 15 L M 18x1,5 ED 8 2 51 7 12 14 M 22x1,5 24 24 30 einadrig, axial
75S 2121 1613 02E4 Stahl, verz. FKM 315 18 L M 22x1,5 ED 10 2 50,5 7,5 12 14 M 26x1,5 27 30 30 einadrig, axial
75S 3121 2016 02E4 Stahl, verz. FKM 160 22 L M 26x1,5 ED 16 3 64,5 7,5 14 16 M 30x2,0 32 36 41 einadrig, axial
75S 3121 2521 02E4 Stahl, verz. FKM 160 28 L M 33x2,0 ED 16 3 64 7,5 14 18 M 36x2,0 40 36 41 einadrig, axial
75S 4121 3226 02E4 Stahl, verz. FKM 160 35 L M 42x2,0 ED 25 4 74 10,5 16 20 M 45x2,0 50 55 60 einadrig, axial
75S 4121 4032 02E4 Stahl, verz. FKM 160 42 L M 48x2,0 ED 27 4 74,5 11 16 22 M 52x2,0 55 55 60 einadrig, axial
75S 1121 0405 03E4 Stahl, verz. FKM 500 06 S M 12x1,5 ED 4 1 42,5 7 12 12 M 14x1,5 17 19 22 einadrig, axial
75S 1121 0506 03E4 Stahl, verz. FKM 500 08 S M 14x1,5 ED 5 1 42 7 12 12 M 16x1,5 19 19 22 einadrig, axial
75S 1121 0608 03E4 Stahl, verz. FKM 500 10 S M 16x1,5 ED 6 1 42 7,5 12 12 M 18x1,5 22 19 22 einadrig, axial
75S 2121 0810 03E4 Stahl, verz. FKM 400 12 S M 18x1,5 ED 8 2 52,5 7,5 12 12 M 20x1,5 22 24 30 einadrig, axial
75S 2121 1011 03E4 Stahl, verz. FKM 400 14 S M 20x1,5 ED 10 2 52 8 14 14 M 22x1,5 26 24 30 einadrig, axial
75S 2121 1313 03E4 Stahl, verz. FKM 400 16 S M 22x1,5 ED 10 2 51,5 8,5 14 14 M 24x1,5 27 24 30 einadrig, axial
75S 3121 1617 03E4 Stahl, verz. FKM 400 20 S M 27x2,0 ED 16 3 65,5 10,5 16 16 M 30x2,0 32 36 41 einadrig, axial
75S 3121 2021 03E4 Stahl, verz. FKM 400 25 S M 33x2,0 ED 16 3 66 12 18 18 M 36x2,0 40 36 41 einadrig, axial
75S 4121 2526 03E4 Stahl, verz. FKM 400 30 S M 42x2,0 ED 25 4 75,5 13,5 20 20 M 42x2,0 50 50 60 einadrig, axial
75S 4121 3232 03E4 Stahl, verz. FKM 400 38 S M 48x2,0 ED 27 4 76 16 22 22 M 52x2,0 55 55 60 einadrig, axial
