Einschraubloch nach DIN 3852 T2/ISO 1179-1 (Rohrgewinde)
Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.

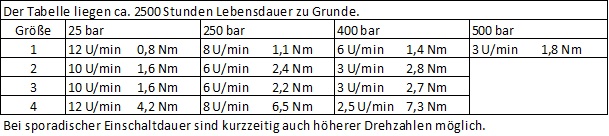

Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Wartungsfrei.
• Niedrige Anlaufdrehmomente.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereichen...

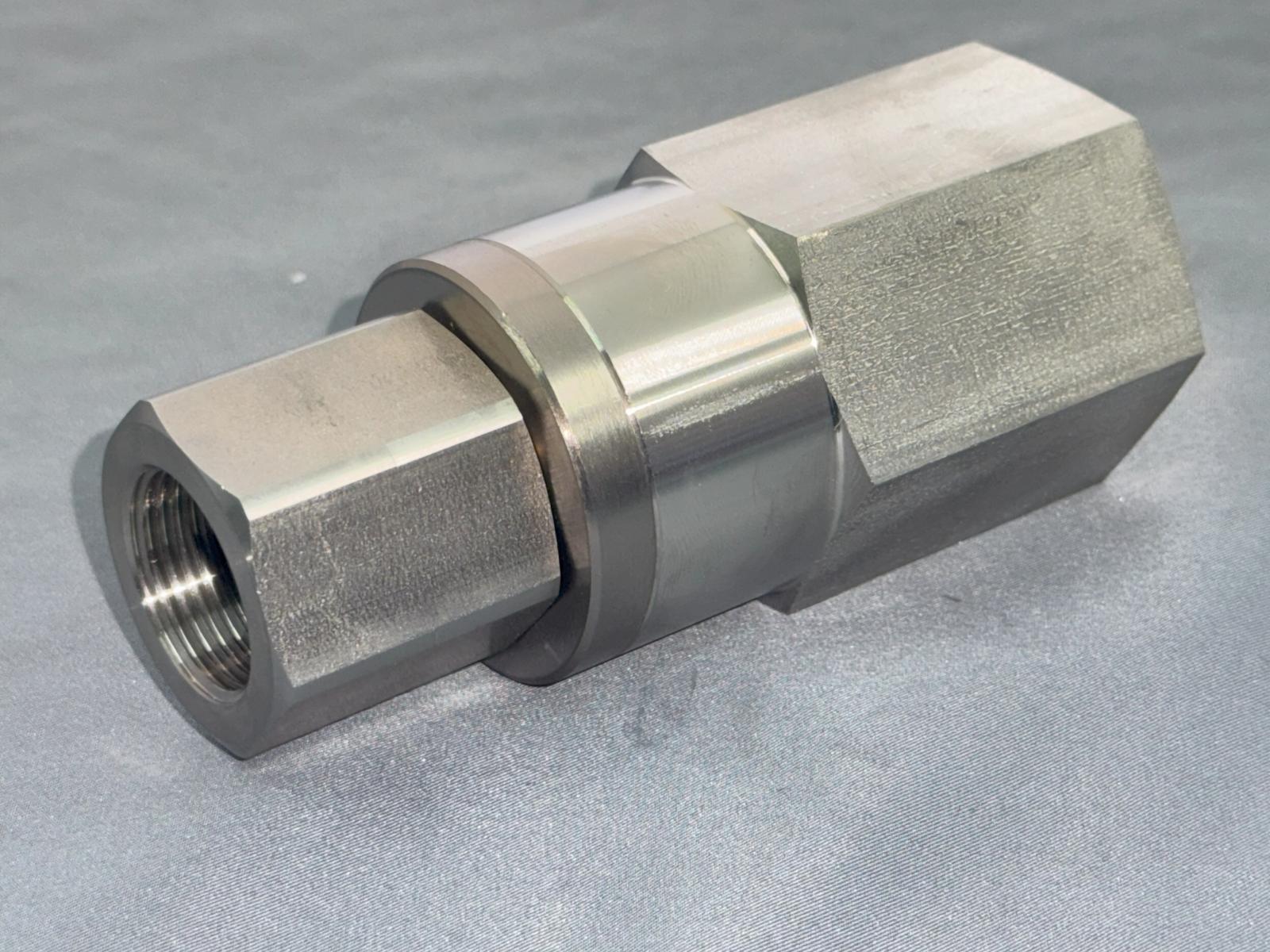

Gerade Drehverschraubung 75S
Produkte
| Artikel-Nr. | Material Gerät | Material Dichtung | PN | G | DN | Baugröße | L1 | L2 | S1 | S2 | Bauform |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 75S 1121 0404 0707 | Stahl, verz. | FKM | 250 | G 1/8 | 4 | 1 | 56,5 | 8 | 19 | 22 | einadrig, axial |
| 75S 1121 0606 0707 | Stahl, verz. | FKM | 500 | G 1/4 | 6 | 1 | 62,5 | 12 | 19 | 22 | einadrig, axial |
| 75S 2121 1010 0707 | Stahl, verz. | FKM | 400 | G 3/8 | 8 | 2 | 68,5 | 11 | 24 | 30 | einadrig, axial |
| 75S 2121 1313 0707 | Stahl, verz. | FKM | 400 | G 1/2 | 10 | 2 | 75 | 13 | 30 | 30 | einadrig, axial |
| 75S 3121 2020 0707 | Stahl, verz. | FKM | 400 | G 3/4 | 16 | 3 | 85,5 | 14 | 36 | 41 | einadrig, axial |
| 75S 3121 2525 0707 | Stahl, verz. | FKM | 400 | G 1 | 16 | 3 | 90,5 | 15 | 41 | 41 | einadrig, axial |
| 75S 4121 3232 0707 | Stahl, verz. | FKM | 400 | G 1 1/4 | 27 | 4 | 105,5 | 16 | 55 | 60 | einadrig, axial |
| 75S 4121 4040 0707 | Stahl, verz. | FKM | 400 | G 1 1/2 | 27 | 4 | 118,5 | 20 | 60 | 60 | einadrig, axial |
