Rohranschluss nach DIN 2353/ISO 8434-1

Gewindezapfen nach DIN 3852 T11/ISO 1179-2 (Rohrgewinde)

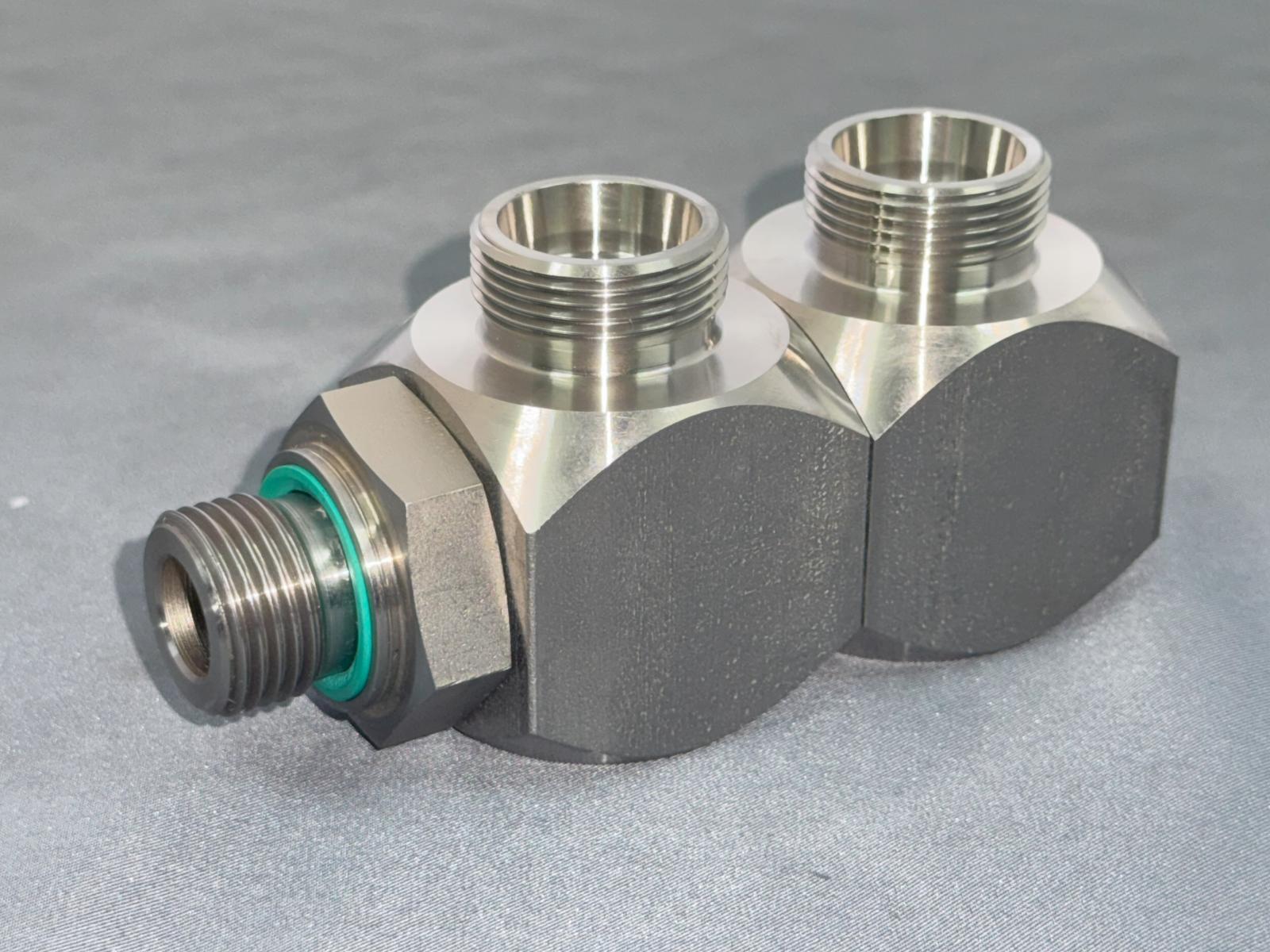

Anwendung: Anschluss von druckführenden Schlauchleitungen zum Ausgleich von Dreh- und Schwenkbewegungen, zwischen Schlauch und Maschinenteilen.
Die Lebensdauer hängt neben den Betriebsbedingungen (Druck und Drehzahl) wesentlich vom spannungsfreien Einbau der Drehverschraubung ab. Deshalb ist der Direktanschluss von Rohrleitungen zu vermeiden. Empfohlen wird die Zwischenschaltung von Schläuchen mit einer Länge von ca. 5 x Schlauchaußendurchmesser zwischen den Schlauchfassungen. Seitliche Verspannungskräfte müssen unbedingt vermieden werden.
Vorteile:
• Preisgünstige Ausführung.
• Einfache Bauart.
• Ausrüstbar mit den unterschiedlichsten Dichtungswerkstoffen, für eine Vielzahl von Durchflussmedien und Temperaturbereiche...

Produkte

Artikel-Nr. Material Gerät Material Dichtung PN Rohr G DN Baugröße L1 L2 L3 i L4 L5 h d d2 S1 S3 Bauform
88S 0111 0504 02E5 Stahl, verz. NBR 250 06 L G 1/8 ED 4 0 67 27 21 8 10 23,5 7 14 M 12x1,5 27 19 einadrig, doppelwinklig mit Einschraubzapfen
88S 1111 0606 02E5 Stahl, verz. NBR 250 08 L G 1/4 ED 6 1 76 30 25 12 10 25 7 19 M 14x1,5 30 22 einadrig, doppelwinklig mit Einschraubzapfen
88S 1111 0806 02E5 Stahl, verz. NBR 250 10 L G 1/4 ED 6 1 76 30 25 12 11 26 7 19 M 16x1,5 30 22 einadrig, doppelwinklig mit Einschraubzapfen
88S 2111 0810 02E5 Stahl, verz. NBR 250 10 L G 3/8 ED 7 2 80 32 27 12 11 27 7 22 M 16x1,5 32 24 einadrig, doppelwinklig mit Einschraubzapfen
88S 2111 1010 02E5 Stahl, verz. NBR 250 12 L G 3/8 ED 7 2 80 32 27 12 11 27 7 22 M 18x1,5 32 24 einadrig, doppelwinklig mit Einschraubzapfen
88S 3111 1013 02E5 Stahl, verz. NBR 250 12 L G 1/2 ED 10 3 91 36 30 14 11 29 7 27 M 18x1,5 36 27 einadrig, doppelwinklig mit Einschraubzapfen
88S 4111 1313 02E5 Stahl, verz. NBR 250 15 L G 1/2 ED 12 4 99 40 33 14 12 32 7 27 M 22x1,5 40 32 einadrig, doppelwinklig mit Einschraubzapfen
88S 4111 1613 02E5 Stahl, verz. NBR 160 18 L G 1/2 ED 15 4 99 40 33 14 12 32 7,5 27 M 26x1,5 40 32 einadrig, doppelwinklig mit Einschraubzapfen
88S 5111 2020 02E5 Stahl, verz. NBR 160 22 L G 3/4 ED 16 5 111 45 35 16 14 36,5 7,5 32 M 30x2,0 45 36 einadrig, doppelwinklig mit Einschraubzapfen
88S 6111 2525 02E5 Stahl, verz. NBR 160 28 L G 1 ED 19 6 133 55 41 18 14 41,5 7,5 40 M 36x2,0 55 41 einadrig, doppelwinklig mit Einschraubzapfen
88S 7111 3232 02E5 Stahl, verz. NBR 160 35 L G 1 1/4 ED 24 7 157 65 51 20 16 48,5 10,5 50 M 45x2,0 65 55 einadrig, doppelwinklig mit Einschraubzapfen
88S 8111 4040 02E5 Stahl, verz. NBR 160 42 L G 1 1/2 ED 30 8 177 75 56 22 16 53,5 11 55 M 52x2,0 75 55 einadrig, doppelwinklig mit Einschraubzapfen
88S 0111 0406 03E5 Stahl, verz. NBR 400 06 S G 1/4 ED 4 0 68 27 22 12 12 25,5 7 19 M 14x1,5 27 19 einadrig, doppelwinklig mit Einschraubzapfen
88S 1111 0610 03E5 Stahl, verz. NBR 400 10 S G 3/8 ED 6 1 76 30 25 12 12 27 7,5 22 M 18x1,5 30 22 einadrig, doppelwinklig mit Einschraubzapfen
88S 2111 0810 03E5 Stahl, verz. NBR 400 12 S G 3/8 ED 7 2 80 32 27 12 12 28 7,5 22 M 20x1,5 32 24 einadrig, doppelwinklig mit Einschraubzapfen
88S 3111 1013 03E5 Stahl, verz. NBR 400 14 S G 1/2 ED 10 3 91 36 30 14 14 32 8 27 M 22x1,5 36 27 einadrig, doppelwinklig mit Einschraubzapfen
88S 4111 1313 03E5 Stahl, verz. NBR 400 16 S G 1/2 ED 12 4 99 40 33 14 14 34 8,5 27 M 24x1,5 40 32 einadrig, doppelwinklig mit Einschraubzapfen
88S 5111 1620 3E5 Stahl, verz. NBR 250 20 S G 3/4 ED 16 5 111 45 35 16 16 38,5 10,5 32 M 30x2,0 45 36 einadrig, doppelwinklig mit Einschraubzapfen
88S 6111 2025 03E5 Stahl, verz. NBR 250 25 S G 1 ED 19 6 133 55 41 18 18 45,5 12 40 M 36x2,0 55 41 einadrig, doppelwinklig mit Einschraubzapfen
88S 7111 2532 03E5 Stahl, verz. NBR 250 30 S G 1 1/4 ED 24 7 157 65 51 20 20 52,5 13,5 50 M 42x2,0 65 55 einadrig, doppelwinklig mit Einschraubzapfen
88S 8111 3240 03E5 Stahl, verz. NBR 250 38 S G 1 1/2 ED 30 8 177 75 56 22 22 59,5 16 55 M 52x2,0 75 55 einadrig, doppelwinklig mit Einschraubzapfen
